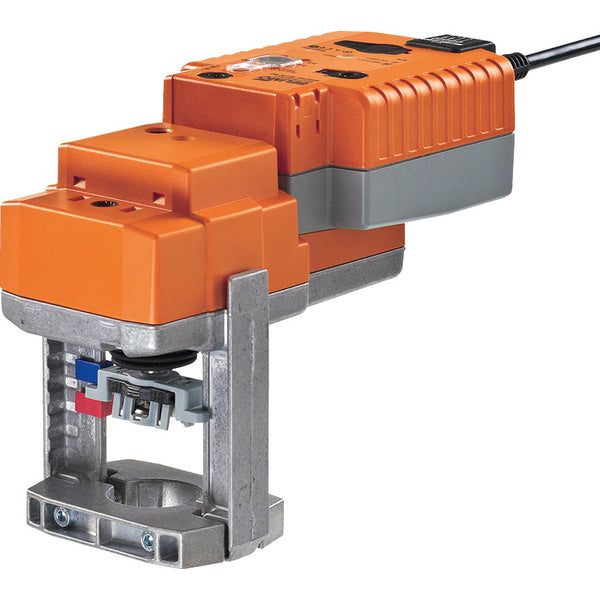

Actionneur Belimo pour Vanne à Globe Sûr en Cas de Défaillance 20mm Course 24VAC/DC 1000N BACnet/Modbus/MP-Bus IP54 150s NVK24A-MOD

Cet actionneur électrique linéaire Belimo est conçu pour le contrôle des vannes à globe. La longueur de course est de 20 mm. L'actionneur délivre une force de 1000 N et peut ouvrir/fermer la vanne en 150 secondes. Cet actionneur nécessite une tension d'alimentation de 24 V CA/CC et dispose d'un indicateur de positionnement visuel pour voir clairement la position de la vanne. L'actionneur prend en charge les protocoles de communication BACnet MSTP/Modbus RTU/MP-Bus et nécessite le produit ZTH EU pour définir l'adresse du protocole et lier l'actionneur au système. De plus, ZTH EU permet le réglage d'un signal de commande analogique 0-10V ou 2-10V. L'actionneur positionne simultanément la vanne lorsque les condensateurs intégrés sont chargés. En cas d'interruption de l'alimentation électrique, la vanne revient automatiquement à la position ouverte/fermée en utilisant l'énergie électrique stockée. L'actionneur a un boîtier en plastique durable et a une protection IP54. Cet actionneur peut fonctionner à des températures ambiantes comprises entre 0 et 50 °C (32 et 122 °F). L'actionneur est livré avec un câble d'alimentation de 1 mètre.

L'actionneur est équipé d'une protection contre les surcharges, il n'a pas besoin de fins de course et s'arrête automatiquement lorsque la butée est atteinte. Un déverrouillage manuel est possible avec un bouton-poussoir, qui désengage le train d'engrenages tant que le bouton est enfoncé ou verrouillé. La course peut être ajustée à l'aide d'une clé Allen de 4 mm insérée dans le haut de l'actionneur, l'arbre de course s'étendant lorsqu'il est tourné dans le sens des aiguilles d'une montre. L'actionneur peut être directement monté sur la vanne à globe à l'aide de mâchoires de serrage creuses ajustées et peut être tourné à 360° sur le col de la vanne. L'actionneur déplace la vanne vers la position de fonctionnement souhaitée simultanément à la charge des condensateurs intégrés. En cas de coupure de courant, la vanne passe à la position fail-safe choisie en utilisant l'énergie électrique stockée. L'actionneur est équipé d'une interface intégrée pour BACnet MSTP, Modbus RTU et MP-Bus. Il reçoit le signal de commande numérique du système de commande et fournit l'état actuel. Le réglage par défaut en usine rétracte la tige de l'actionneur. Les actionneurs à condensateur nécessitent une période de précharge pour amener les condensateurs à un niveau de tension utilisable. Cela garantit que, en cas de panne de courant, l'actionneur peut passer de sa position actuelle à la position fail-safe à tout moment. La position fail-safe du bouton rotatif permet d'ajuster la position fail-safe préférée. La plage de réglage est basée sur la hauteur de course maximale de l'actionneur. En cas de panne de courant, l'actionneur se déplace vers la position fail-safe choisie en tenant compte d'un temps de pontage réglé en usine de 2 secondes. Après la livraison en usine, l'actionneur est complètement déchargé et nécessite environ 20 secondes de précharge avant la configuration initiale pour atteindre le niveau de tension nécessaire dans les condensateurs.

Avantages :

• L'actionneur est équipé d'une fonction fail-safe
• Actionneur modulant avec bus de terrain ou signal 0-10 V/2-10 V
• Déverrouillage manuel
• L'actionneur est protégé contre les surcharges
• Indicateur de position visuel

Inconvénients :

• Le produit ZTH EU est nécessaire (non inclus) pour définir l'adresse du protocole et lier l'actionneur au système
• Le temps d'ouverture/fermeture de 150 s est lent pour certaines applications
