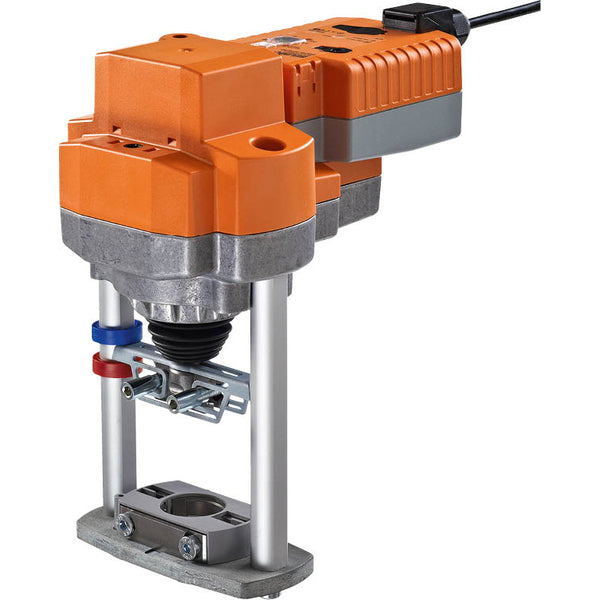

Actionneur de vanne à passage droit modulant 0-10V à sécurité intégrée 32mm 24 V AC/DC 2000N IP54 Belimo
Ce servomoteur électrique linéaire Belimo est conçu pour commander des robinets à soupape. La longueur de la course est de 32 mm. L'actionneur délivre une force de 2000 N et peut ouvrir/fermer la vanne en 150 secondes. Cet actionneur nécessite une tension d'alimentation de 24 V AC/DC et dispose d'un indicateur visuel de positionnement permettant de voir clairement la position de la vanne. L'actionneur utilise un type de commande 0-10 V et fournit un retour d'information sur la position, ce qui permet un contrôle précis de ses mouvements et une surveillance exacte de sa position dans la plage de tension spécifiée. L'actionneur positionne simultanément la vanne pendant que les condensateurs intégrés sont chargés. En cas d'interruption de l'alimentation électrique, la vanne revient automatiquement en position ouverte/fermée en utilisant l'énergie électrique stockée. L'actionneur est doté d'un boîtier en plastique durable et d'un indice de protection IP54. Cet actionneur peut fonctionner à des températures ambiantes comprises entre 0 et 50 °C (32 et 122 °F). L'actionneur est connecté à la commande d'alimentation à l'aide des bornes et du câble. L'actionneur est livré avec un câble d'alimentation de 1 mètre.
- Prix normal
- €1.402,79
- Prix normal
- €1.168,99
Description
Ce servomoteur électrique linéaire Belimo est conçu pour commander des robinets à soupape. La longueur de la course est de 32 mm. L'actionneur délivre une force de 2000 N et peut ouvrir/fermer la vanne en 150 secondes. Cet actionneur nécessite une tension d'alimentation de 24 V AC/DC et dispose d'un indicateur visuel de positionnement permettant de voir clairement la position de la vanne. L'actionneur utilise un type de commande 0-10 V et fournit un retour d'information sur la position, ce qui permet un contrôle précis de ses mouvements et une surveillance exacte de sa position dans la plage de tension spécifiée. L'actionneur positionne simultanément la vanne pendant que les condensateurs intégrés sont chargés. En cas d'interruption de l'alimentation électrique, la vanne revient automatiquement en position ouverte/fermée en utilisant l'énergie électrique stockée. L'actionneur est doté d'un boîtier en plastique durable et d'un indice de protection IP54. Cet actionneur peut fonctionner à des températures ambiantes comprises entre 0 et 50 °C (32 et 122 °F). L'actionneur est connecté à la commande d'alimentation à l'aide des bornes et du câble. L'actionneur est livré avec un câble d'alimentation de 1 mètre.
L'actionneur est équipé d'une protection contre les surcharges, il n'a pas besoin d'interrupteurs de fin de course et s'arrête automatiquement lorsque la butée est atteinte. Lors de l'actionnement, l'interrupteur de sens de course fait basculer le sens de marche en fonctionnement normal. Toutefois, cela n'affecte pas la position de sécurité prédéfinie. Une commande manuelle est possible à l'aide d'un bouton-poussoir. Le train d'engrenages se désengage et l'actionneur se découple pendant la durée de la pression sur le bouton. Les réglages de la course peuvent être effectués à l'aide d'une clé à vis à six pans creux de 5 mm insérée en haut de l'actionneur, la tige sortant lorsqu'elle est tournée dans le sens des aiguilles d'une montre. L'actionneur peut être monté directement sur le robinet à soupape à l'aide de mâchoires de serrage creuses adaptées à la forme et il peut être tourné à 360° sur le col du robinet. L'actionneur peut être commandé par un signal de commande standard de 0 à 10 V, se déplaçant simultanément vers une position déterminée par le signal de commande pendant que les condensateurs intégrés sont chargés. Si la tension d'alimentation est interrompue, la vanne passe à la position de sécurité prédéterminée en utilisant l'énergie électrique stockée. Le réglage d'usine par défaut rétracte la tige de l'actionneur. Lors de l'expédition de combinaisons valve-actionneur, la direction du mouvement est définie en fonction du point de fermeture de la valve. Les actionneurs à condensateur nécessitent une période de précharge pour amener les condensateurs à un niveau de tension utilisable. Ainsi, en cas de panne de courant, l'actionneur peut à tout moment passer de sa position actuelle à la position de sécurité. Le bouton rotatif de position de sécurité permet de régler la position de sécurité préférée. La plage de réglage est basée sur la hauteur de course maximale de l'actionneur. En cas de coupure de courant, l'actionneur se déplace vers la position de sécurité choisie en tenant compte d'un temps de pontage réglé en usine à 2 secondes. Après la livraison en usine, l'actionneur est complètement déchargé et nécessite environ 20 secondes de précharge avant la configuration initiale pour atteindre le niveau de tension nécessaire dans les condensateurs.
Pour :
- L'actionneur est équipé d'une fonction de sécurité intégrée.
- Actionneur modulant avec un signal de commande de 0-10 V
- Annulation manuelle
- L'actionneur est protégé contre les surcharges
- Montage direct simple
- Indicateur visuel de position
Cons :
- Le temps d'ouverture/fermeture de 150 s est lent pour certaines applications.
