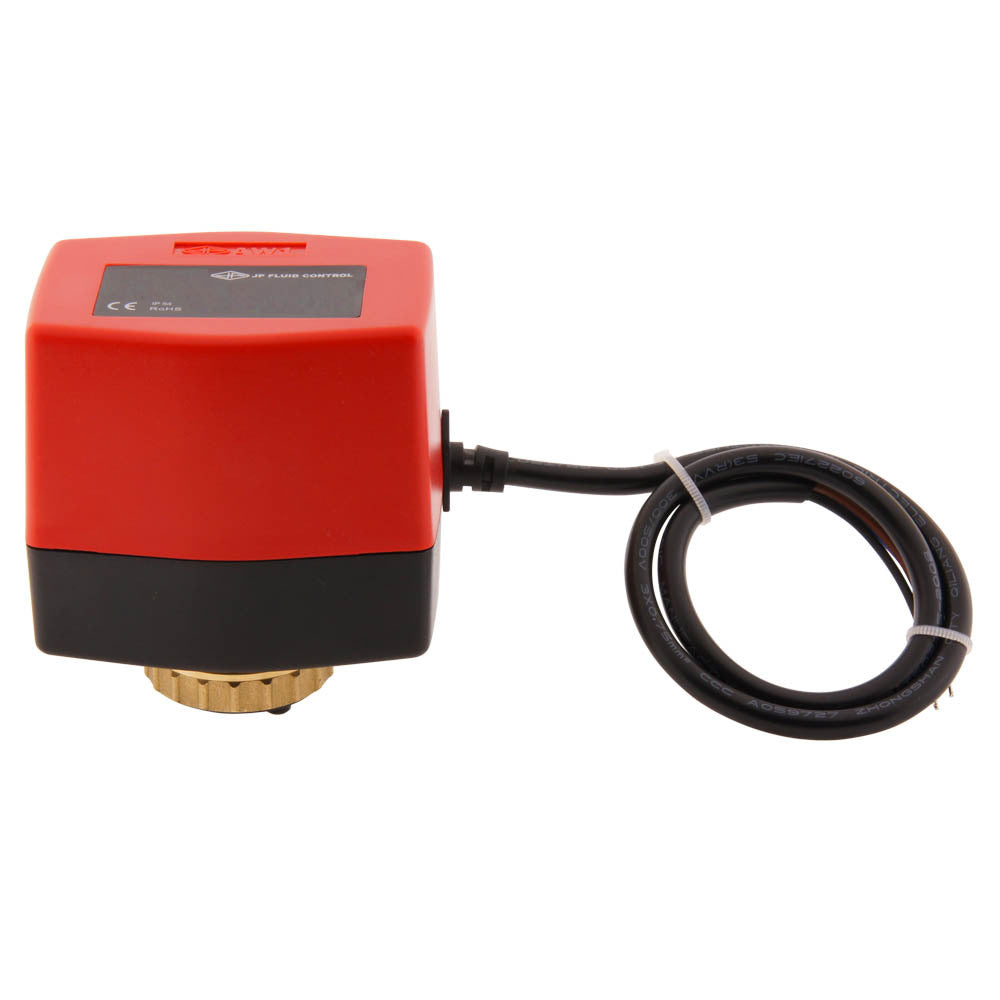

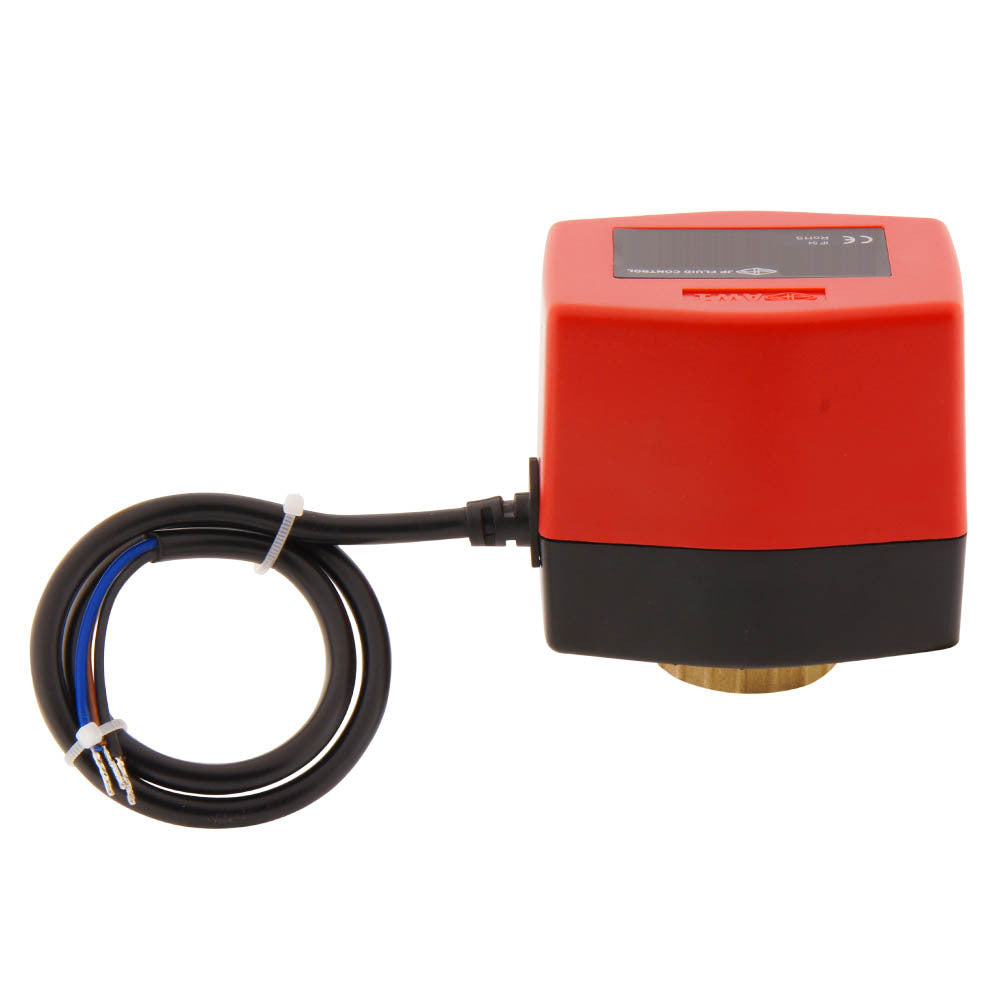

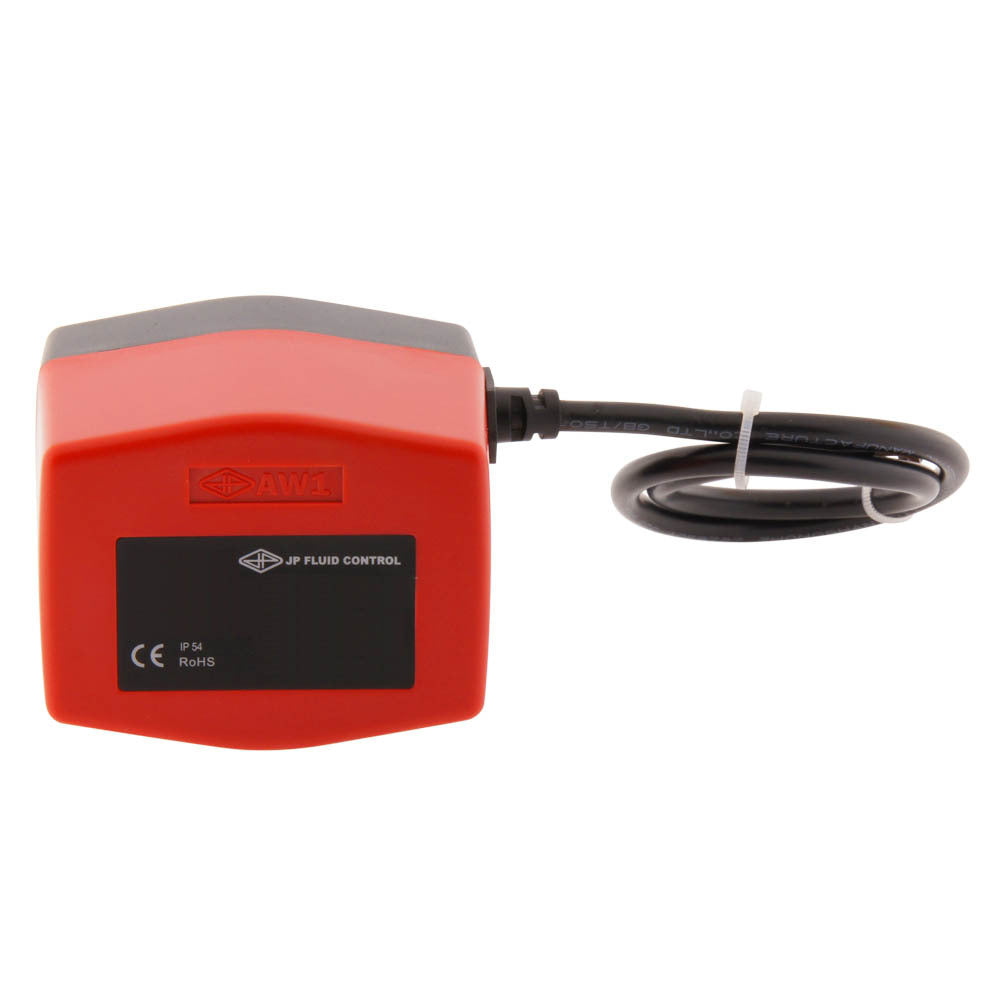

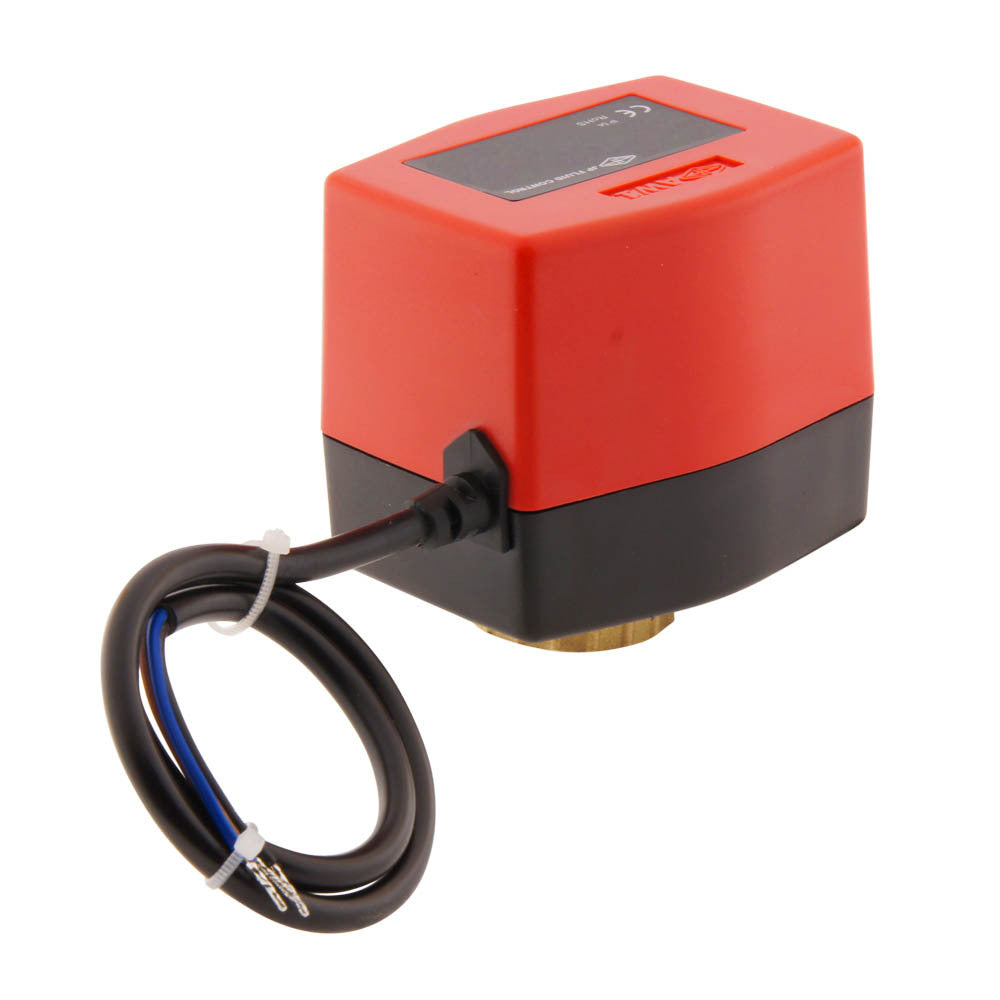

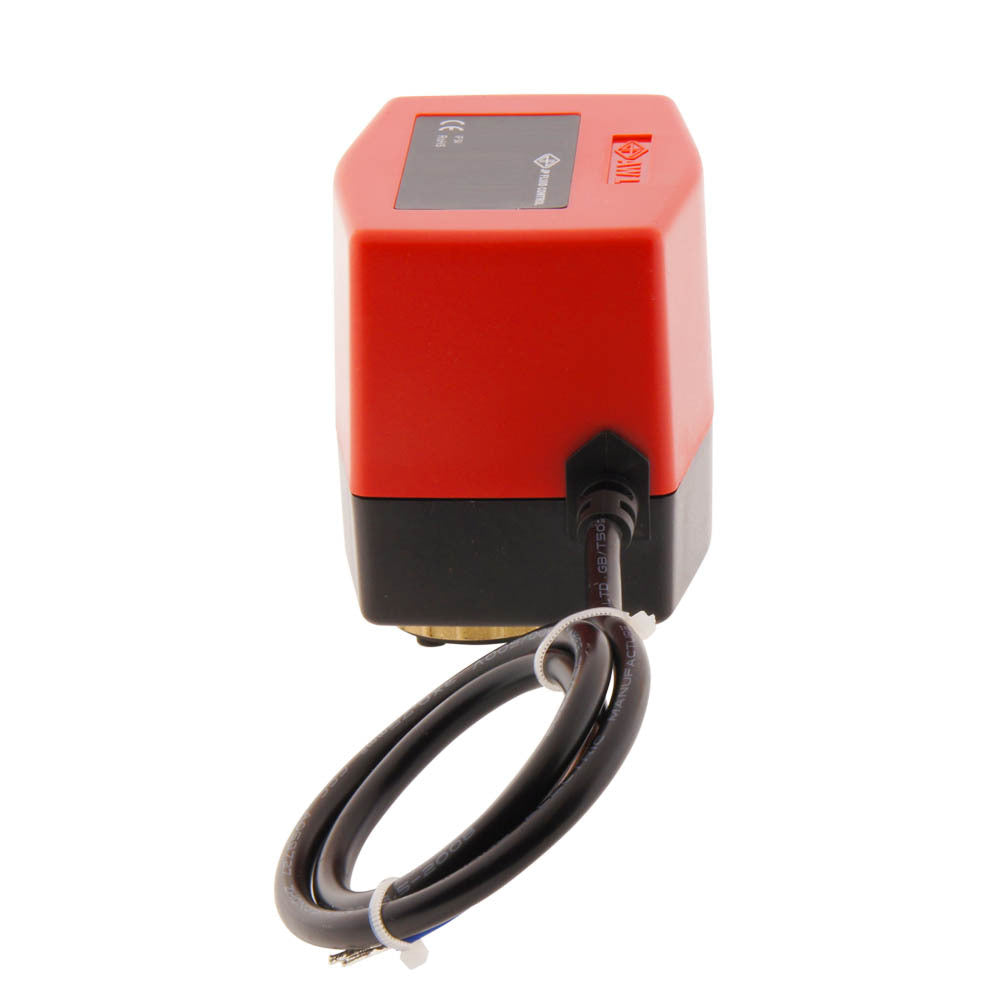

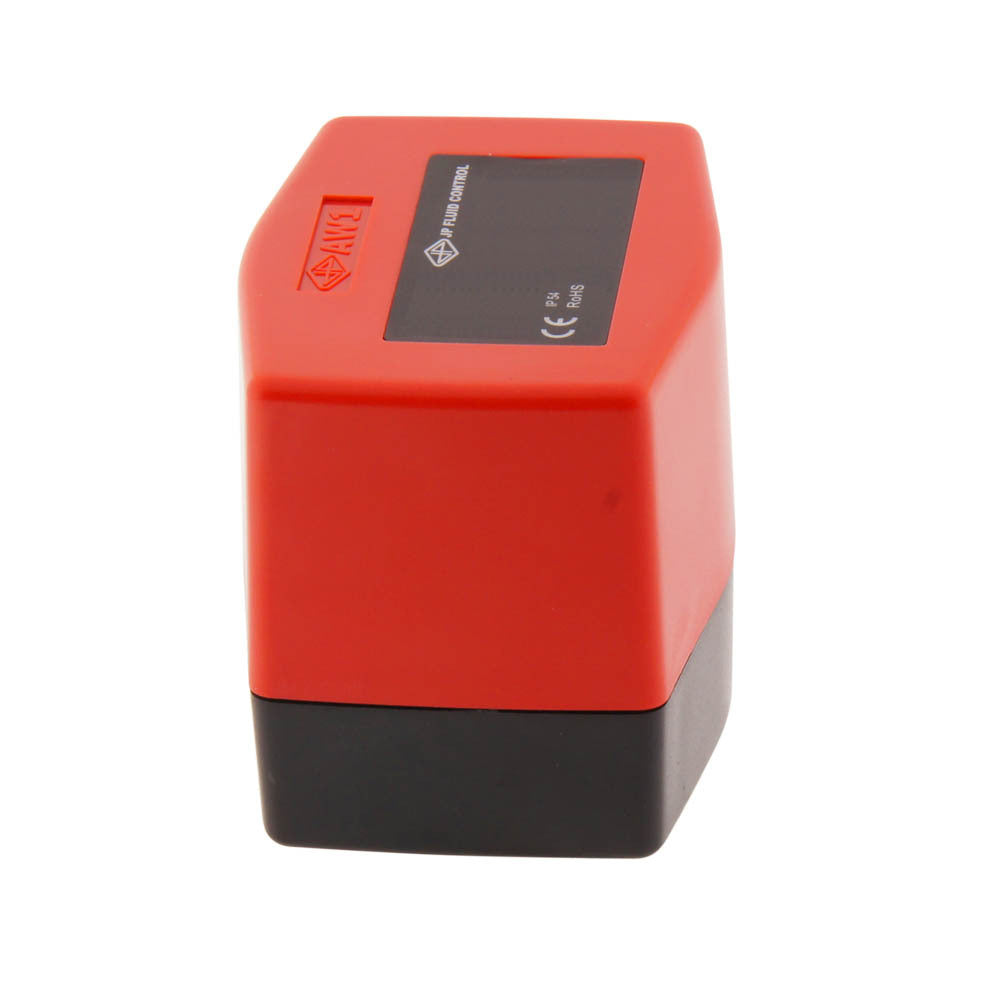

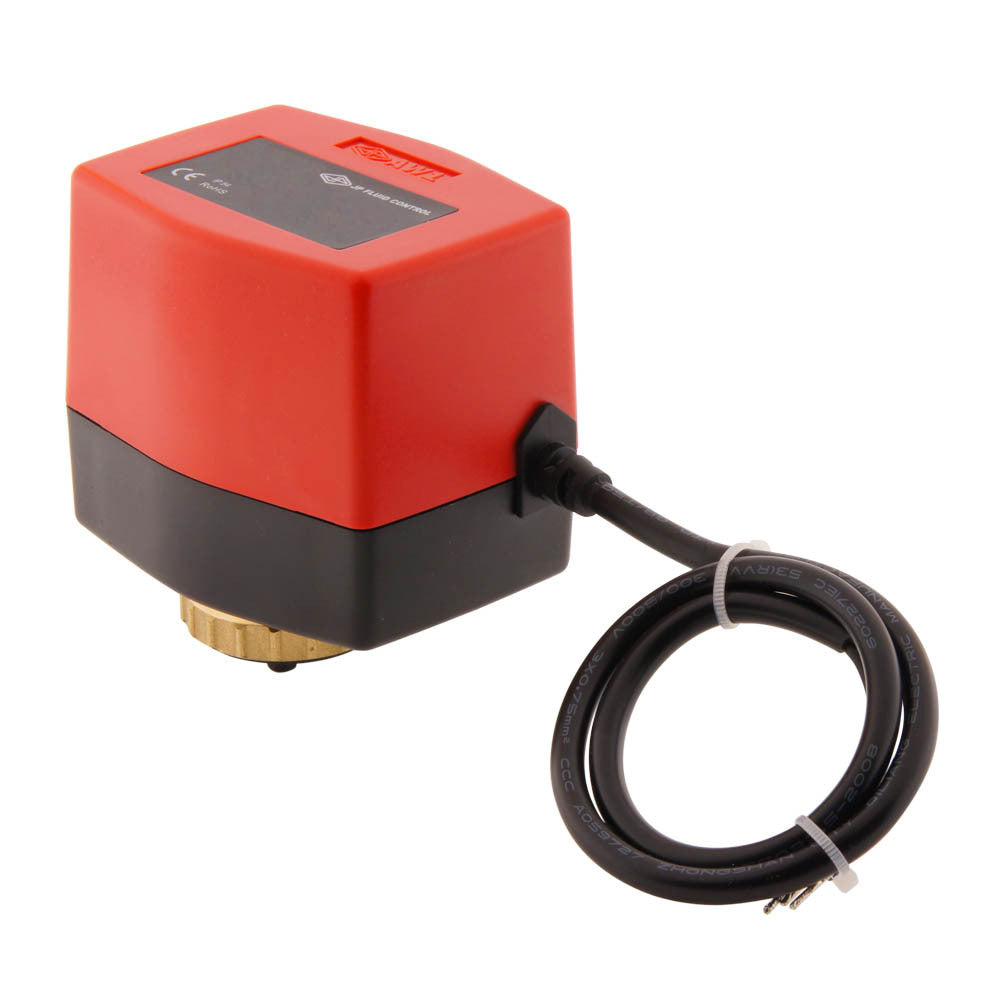

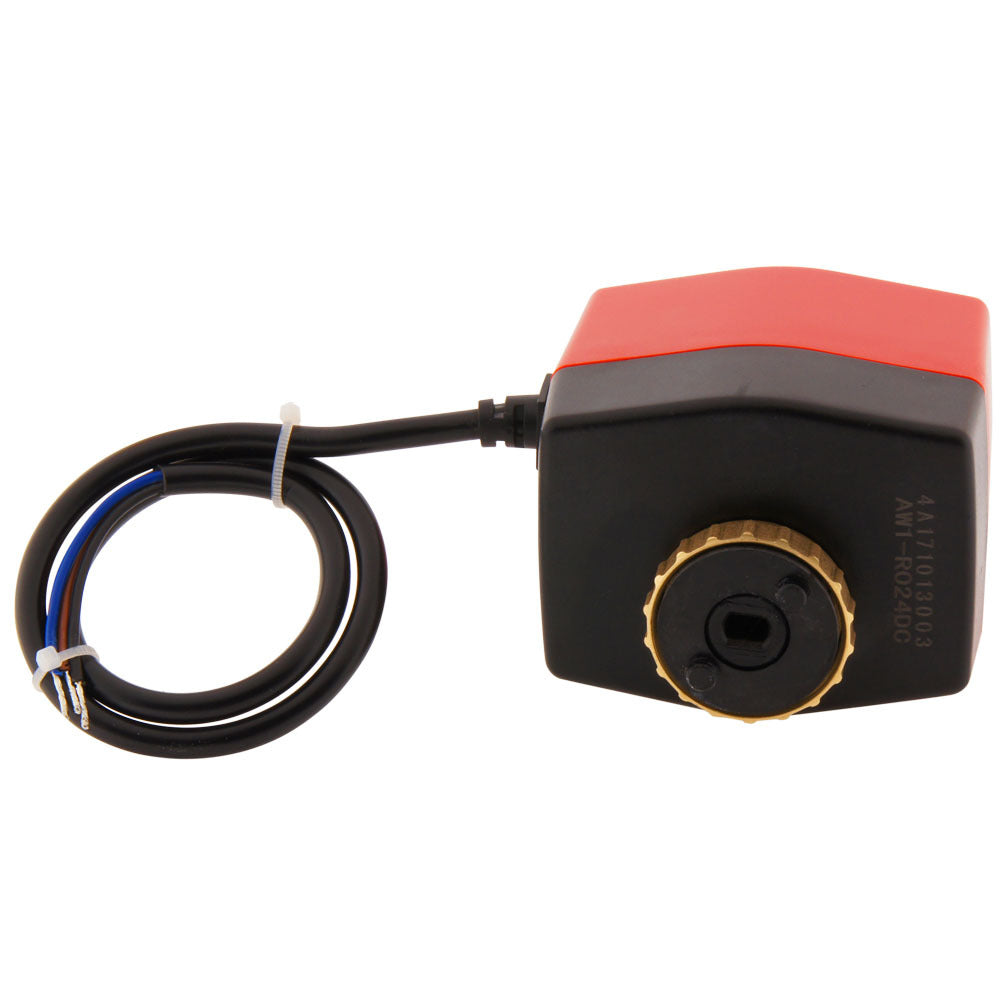

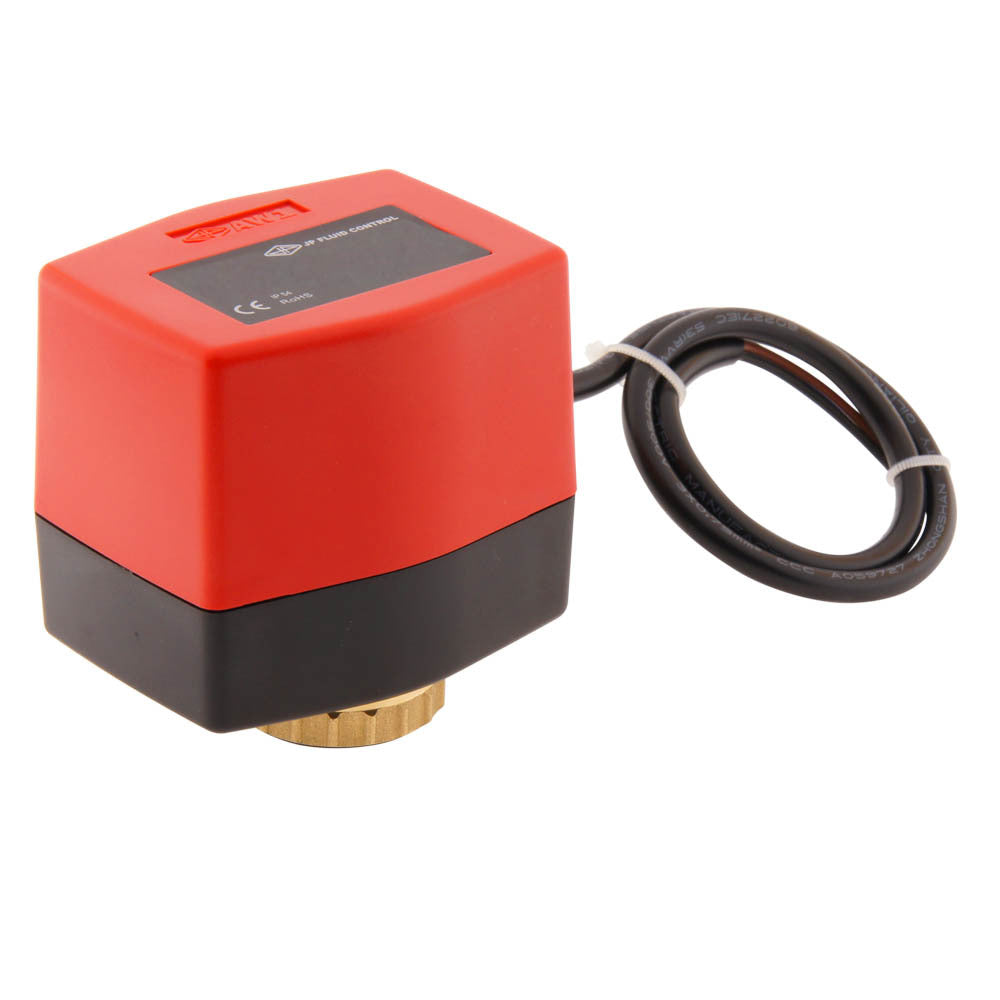

Actionneur AW1 24V DC 3 points

Actionneur de vanne à boisseau spherique electrique (IP54) très econome en energie et robuste de JP Fluid Control. L'actionneur peut être raccorde aux vannes à boisseau spherique des series BW2 (2 voies) et BW3 (3 voies) de JP Fluid Control. L'actionneur a besoin d'une alimentation electrique de 24V DC. Ce type de vanne est couramment utilise dans les systèmes de chauffage. Le temps d'ouverture ou de fermeture de la vanne est d'environ 6 secondes.

Installation

L'actionneur a une connexion à 3 fils et doit être connecte comme indique dans le diagramme ci-dessous. L'actionneur est fourni avec un câble. Attention : ne jamais connecter les deux fils de commande en même temps, cela pourrait endommager l'actionneur ! Les actionneurs peuvent être fournis avec un relais integre, auquel cas un seul fil de commande est necessaire.

Important

• Veuillez respecter le code couleur des fils. Ne jamais connecter les deux fils de commande en même temps, l'actionneur serait endommage.

Montage
