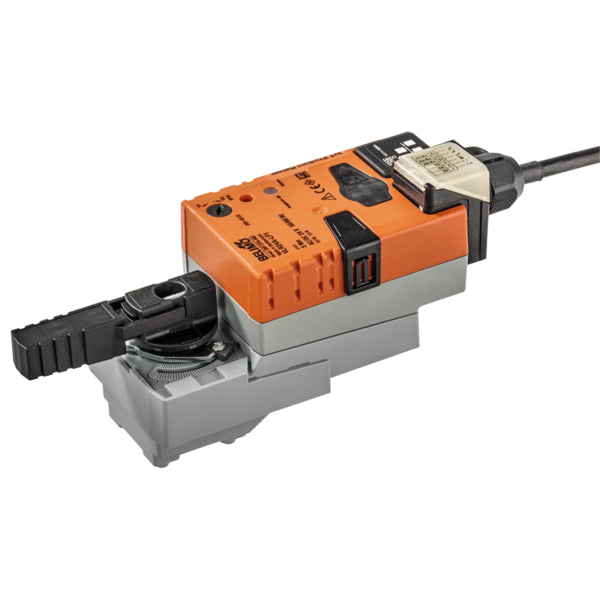

Actionneur Belimo 24VAC/DC 5Nm BACnet/Modbus IP40 90s VLR24A-LP1

Ce vérin électrique Belimo est conçu pour contrôler des vannes à quart de tour. L'actionneur délivre un couple de 5 Nm et peut ouvrir/fermer la vanne en 90 secondes. Cet actionneur nécessite une tension d'alimentation de 24 V CA/CC et dispose d'un indicateur de position visuel pour voir clairement la position de la vanne. L'actionneur dispose d'un contrôle BACnet IP/Modbus TCP, permettant une communication polyvalente et une interopérabilité avec d'autres systèmes pour des capacités de contrôle et de surveillance rationalisées. L'actionneur a un boîtier en plastique durable et a un indice de protection IP40. Cet actionneur peut fonctionner dans des températures ambiantes comprises entre -30 et 50 °C (-22 et 122 °F). L'actionneur est livré avec un câble d'alimentation de 1 mètre.

L'actionneur est équipé d'une protection contre les surcharges, n'a pas besoin d'interrupteurs de fin de course et s'arrête automatiquement lorsque l'arrêt est atteint. Un fonctionnement manuel est possible à l'aide d'un bouton-poussoir, qui désengage le train d'engrenages tant que le bouton est enfoncé ou reste verrouillé. L'activation manuelle de l'adaptation peut être effectuée en appuyant sur le bouton "Adaptation". Les deux butées mécaniques sont détectées lors de l'adaptation (plage de réglage complète). L'actionneur se déplace ensuite vers la position définie par le signal de contrôle. Il peut être monté directement sur la vanne à bille à l'aide d'une seule vis, avec une orientation de montage réglable par incréments de 90°. L'actionneur est contrôlé via le Cloud, BACnet IP ou Modbus TCP et se déplace vers la position définie par le signal de contrôle. Divers points de données peuvent être lus et écrits via les mêmes interfaces. En mode hybride, il reçoit son signal de contrôle analogique du contrôleur de niveau supérieur et se déplace vers la position définie. Divers points de données, à l'exception du signal de contrôle, peuvent encore être accessibles via les interfaces numériques. L'angle de rotation peut être ajusté avec des butées mécaniques. Les données enregistrées (enregistrement de données intégré pendant 13 mois) peuvent être utilisées à des fins analytiques, avec des fichiers CSV téléchargeables via un navigateur web. Lors de la première alimentation (c'est-à-dire lors de la mise en service), l'actionneur effectue une adaptation où la plage de fonctionnement et le retour de position s'ajustent à la plage de réglage mécanique. Il se déplace ensuite vers la position définie par le signal de contrôle.

Avantages :

• Commande manuelle
• L'actionneur est protégé contre les surcharges
• Indicateur de position visuel

Inconvénients :

• Le temps d'ouverture/fermeture de 90 s est lent pour certaines applications
