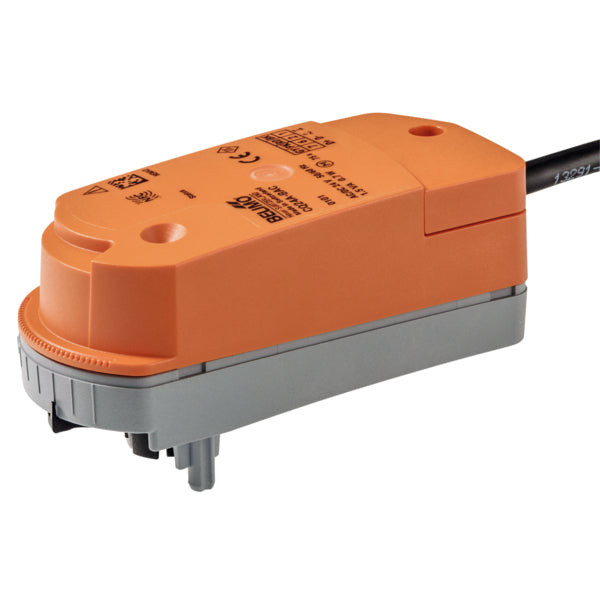

Actionneur Belimo 24VAC/DC 1Nm BACnet/Modbus IP40 75s CQ24A-BAC

Cet actionneur électrique Belimo ZoneTight est conçu pour commander des vannes quart de tour. L'actionneur délivre un couple de 1 Nm et peut ouvrir/fermer la vanne en 75 secondes. Cet actionneur nécessite une tension d'alimentation de 24 V AC/DC et dispose d'un indicateur visuel de positionnement permettant de voir clairement la position de la vanne. L'actionneur est conçu avec un contrôle BACnet MSTP/Modbus RTU, offrant des protocoles de communication fiables et robustes pour un fonctionnement efficace et une intégration dans l'environnement de contrôle en réseau. L'actionneur est doté d'un boîtier en plastique durable et d'un indice de protection IP40. Cet actionneur peut fonctionner à des températures ambiantes comprises entre 10 et 40 °C (50 et 104 °F). L'actionneur est livré avec un câble d'alimentation de 1 mètre.

L'actionneur est équipé d'une protection contre les surcharges, il n'a pas besoin d'interrupteurs de fin de course et s'arrête automatiquement lorsque la butée est atteinte. Retirer l'actionneur en cliquant dessus, puis utiliser l'actionneur pour faire tourner l'axe de la vanne. L'actionneur peut être monté à la main sur la vanne sans nécessiter d'outils. Veillez à ne faire que des mouvements verticaux (Attention !). Les goupilles doivent être alignées avec les trous de la bride. L'orientation du montage peut être configurée par incréments de 180° par rapport à la vanne. L'angle de rotation de l'actionneur peut être réglé par incréments de 2,5° à l'aide d'un clip. Cette fonction permet de régler le débit maximal de la vanne. L'actionneur est équipé d'une interface intégrée pour BACnet MSTP et Modbus RTU. Il reçoit le signal de commande numérique du système de contrôle et fournit l'état actuel.

Pour :

• Annulation manuelle
• L'actionneur est protégé contre les surcharges
• Montage direct simple
• Indicateur visuel de position

Cons :

• Le temps d'ouverture/fermeture de 75 secondes est lent pour certaines applications.
