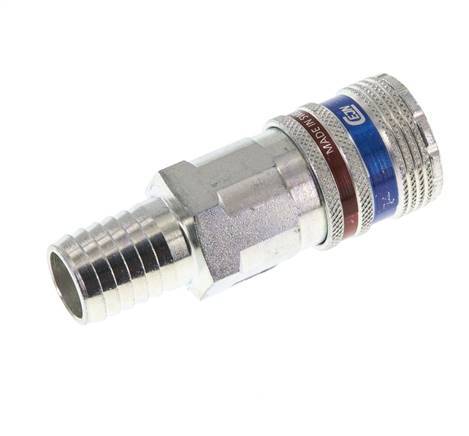

Acier/laiton DN 10.4 Raccordement d'air de sécurité Douille 16 mm Pilier de tuyau

Prise d'air de sécurité DN 10.4 en acier/laiton avec un raccord de colonne de tuyau de 16 mm. Un raccord pneumatique est utilisé pour connecter des outils à air comprimé à une ligne d'air comprimé. Le raccord nécessite deux parties : la douille (partie femelle) et la fiche ou le mamelon (partie mâle). Lorsqu'il est déconnecté, le raccord s'arrête automatiquement pour maintenir la pression de la ligne.

Ces raccords de sécurité libèrent la pression d'air de la conduite descendante du côté de la fiche, de manière sûre et contrôlée, en tirant sur le manchon de la prise. Le bouchon ne sera pas libéré avant que la pression du côté du bouchon n'atteigne un niveau bas et sûr. Cela évite le risque d'un dangereux effet de fouet qui pourrait causer des dommages aux hommes et aux machines. Nous recommandons d'utiliser des bouchons en acier trempé avec ces raccords. Montez facilement un tuyau sur le pilier de tuyau de 16 mm. En option, commandez un collier de serrage pour une fixation correcte du tuyau. La pression de fonctionnement est de 0 à 16 bars. Convient pour des températures comprises entre -20 et 80 degrés Celsius. Le débit nominal est de 4000 l/min. Le matériau des joints est le NBR (caoutchouc nitrile). Le boîtier en acier/laiton bénéficie d'une protection de surface par zingage galvanique/électrolytique.

Ce produit est compatible avec : Rectus (27, 41, 1700, 1727), TEMA (1700), CEJN (410). Ils sont souvent appelés raccords d'air comprimé, raccords de compresseurs, raccords pneumatiques, raccords de tuyaux d'air, etc.

Pour :

• Montez facilement un tuyau sur le pilier de tuyau de 16 mm. En option, commandez un collier de serrage pour une fixation correcte du tuyau.
• Compatible avec une large gamme de raccords pneumatiques ayant la même conception de profil standard.
• Les raccords de sécurité sont un investissement judicieux pour assurer un environnement de travail sûr. L'action de la glissière permet de libérer la pression d'air de la conduite descendante de manière sûre et contrôlée afin d'éviter un dangereux effet de fouet.

Cons :

• Convient aux applications sous vide.

Série CLS10-H-SE-C

Notre offre de coupleurs d'air s'étend de DN 2,7 à 19 mm pour les fiches et les prises standard, ainsi qu'une variété de coupleurs d'air de sécurité, de coupleurs pour compresseur, de collecteurs, de coupleurs à griffes pour compresseur et le système Multilink de CEJN. Différents types de connexion sont disponibles pour chacun d'entre eux (filets femelles, filets mâles, colonne de tuyau, écrou-raccord, etc.) avec une large gamme de pressions min et max. Nos options de code couleur non interchangeables vous donnent une indication visuelle claire sur les lignes à connecter. Les raccords pneumatiques de sécurité sont dotés de boutons-poussoirs, de pivots et de glissières comme fonction de libération de sécurité. Nos accouplements à griffes pour compresseur de 42 mm sont conformes à la norme DIN 3498 (similaire) ainsi qu'à la norme DIN 3238 (Mody) pour les applications de sécurité.
