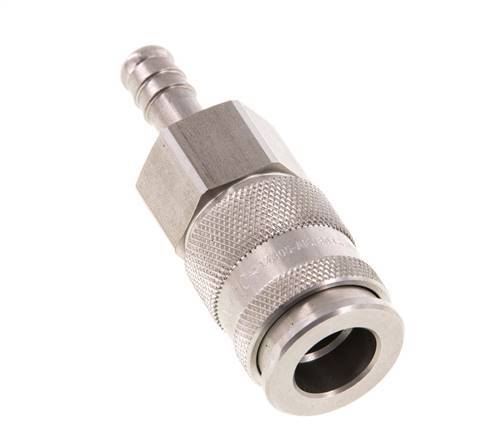

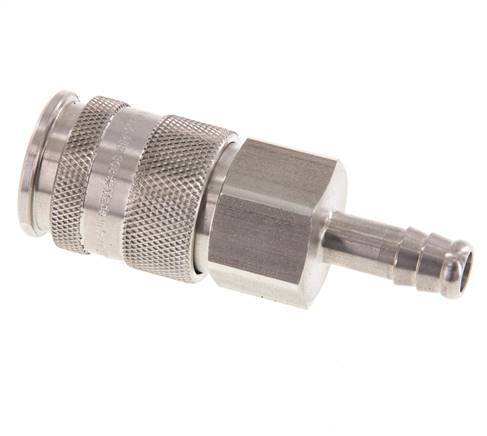

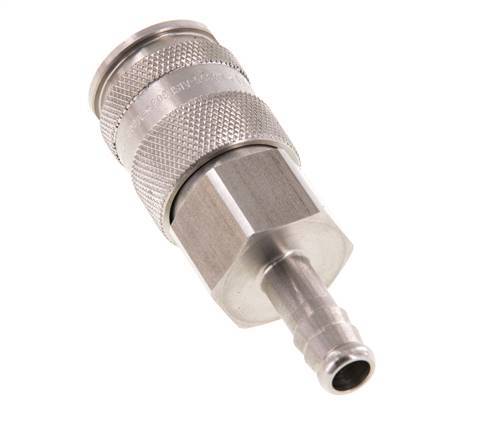

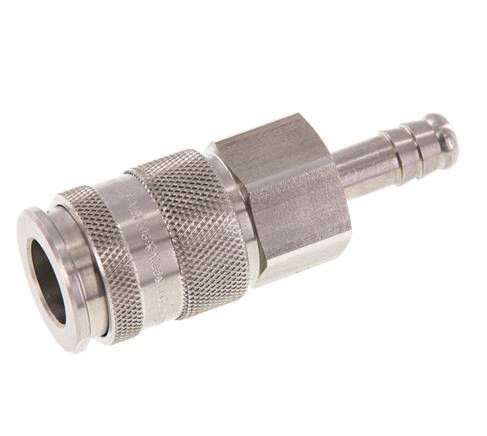

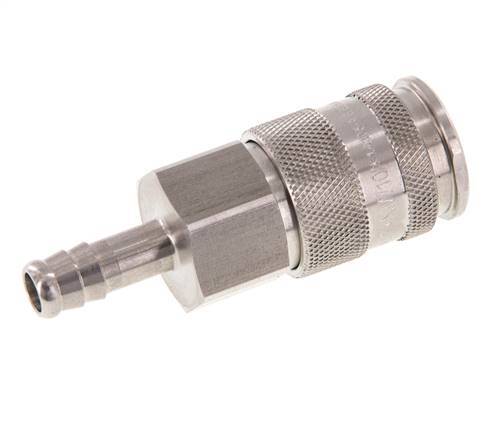

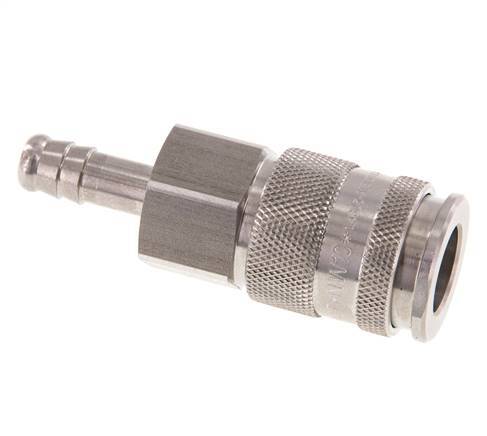

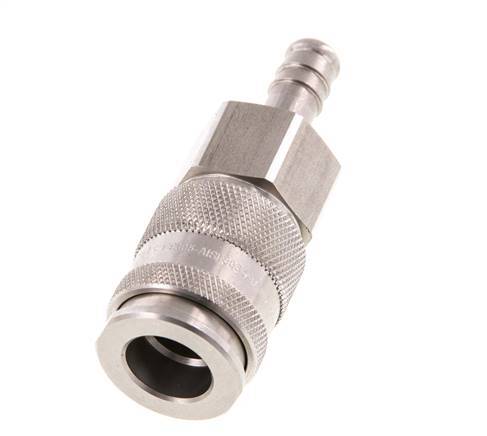

Acier inoxydable DN 10 Coupleur d'air Douille 9 mm Pilier de tuyau Double obturation

Prise d'accouplement d'air DN 10 en acier inoxydable avec un raccord de pilier de tuyau de 9 mm. Un raccord pneumatique est utilisé pour connecter des outils à air comprimé à une ligne d'air comprimé. Le raccord nécessite deux parties : la douille (partie femelle) et la fiche ou le mamelon (partie mâle). Lorsqu'il est déconnecté, le raccord s'arrête automatiquement pour maintenir la pression de la ligne.

Montez facilement un tuyau sur le pilier de tuyau de 9 mm. En option, commandez un collier de serrage pour une fixation correcte du tuyau. Convient aux applications sous vide La prise est dotée d'un système de fermeture à double face. Ils peuvent être utilisés avec des fiches normales et avec des fiches à fermeture double face. Lorsque les bouchons d'obturation double face sont déconnectés, ils bloquent le débit dans les deux sens. La pression de fonctionnement est de 0 à 35 bars. Convient pour des températures comprises entre -15 et 200 degrés Celsius. Le débit nominal est de 2100 l/min. Le matériau des joints est le FPM/FKM. Le matériau du manchon est l'acier inoxydable. Le matériau du boîtier est l'acier inoxydable 303 (1.4305).

Ce produit est compatible avec : Rectus (27, 41, 1700, 1727), TEMA (1700), CEJN (410). Ils sont souvent appelés raccords d'air comprimé, raccords de compresseurs, raccords pneumatiques, raccords de tuyaux d'air, etc.

Pour :

• Montez facilement un tuyau sur le pilier de tuyau de 9 mm. En option, commandez un collier de serrage pour une fixation correcte du tuyau.
• Compatible avec une large gamme de raccords pneumatiques ayant la même conception de profil standard.
• Le grand diamètre de 10 mm permet un débit important et une faible perte de charge.
• Il peut être utilisé pour les applications sous vide.
• La prise est dotée d'un système de fermeture double face, qui permet au système en amont et en aval de rester sous pression lorsqu'il est déconnecté.

Série CLS10-H

Notre offre de coupleurs d'air s'étend de DN 2,7 à 19 mm pour les fiches et les prises standard, ainsi qu'une variété de coupleurs d'air de sécurité, de coupleurs pour compresseur, de collecteurs, de coupleurs à griffes pour compresseur et le système Multilink de CEJN. Différents types de connexion sont disponibles pour chacun d'entre eux (filets femelles, filets mâles, colonne de tuyau, écrou-raccord, etc.) avec une large gamme de pressions min et max. Nos options de code couleur non interchangeables vous donnent une indication visuelle claire sur les lignes à connecter. Les raccords pneumatiques de sécurité sont dotés de boutons-poussoirs, de pivots et de glissières comme fonction de libération de sécurité. Nos accouplements à griffes pour compresseur de 42 mm sont conformes à la norme DIN 3498 (similaire) ainsi qu'à la norme DIN 3238 (Mody) pour les applications de sécurité.
