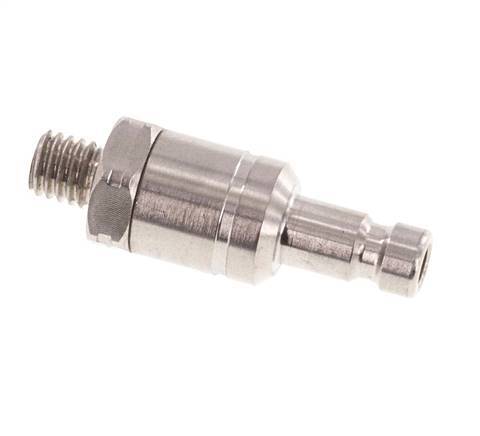

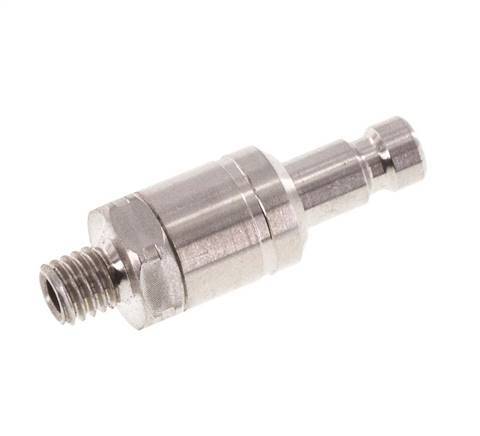

Acier inoxydable 316L DN 2.7 (Micro) Coupleur d'air Bouchon M5 mâle à double obturation

Bouchon de raccord d'air en acier inoxydable 316L DN 2,7 (micro) avec filetage mâle M5. Un raccord pneumatique est utilisé pour connecter des outils à air comprimé à une ligne d'air comprimé. Le raccord nécessite deux parties : la douille (partie femelle) et la fiche ou le mamelon (partie mâle). Lorsqu'il est déconnecté, le raccord s'arrête automatiquement pour maintenir la pression de la ligne.

Les filets mâles M5 mm permettent de l'enfiler sur une pièce filetée femelle correspondante. Convient aux applications sous vide Le bouchon est doté d'un système de fermeture à double face. Lorsque le bouchon est déconnecté, il coupe l'écoulement dans les deux sens. Veuillez noter que ces fiches ne fonctionnent qu'avec des prises spéciales à obturation double face ! Ces prises ont une broche supplémentaire qui permet d'ouvrir la valve de la prise lorsqu'elle est connectée. La pression de fonctionnement est de 0.95 à 35 bars. Convient pour des températures comprises entre -15 et 200 degrés Celsius. Le débit nominal est de 165 l/min. Le matériau des joints est le FPM/FKM. Le matériau du boîtier est l'acier inoxydable 316L (1.4404).

Ce produit est compatible avec : Parker-Rectus 20, 91, Parker-Rectus 06-003, Walther 232, Festo KD2/KS2, IMI-Norgren 2,7, Aventics CP1-NW 2.7 Ils sont souvent appelés raccords d'air comprimé, raccords de compresseurs, raccords pneumatiques, raccords de tuyaux d'air, etc.

Pour :

• Les filets mâles M5 mm permettent de l'enfiler sur une pièce filetée femelle correspondante.
• Compatible avec une large gamme de raccords pneumatiques ayant la même conception de profil standard.
• La conception très compacte permet de gagner de l'espace et du poids.
• Il peut être utilisé pour les applications sous vide.
• Le bouchon est doté d'une fermeture à double face, ce qui permet au système en amont et en aval de rester sous pression lorsqu'il est déconnecté.

Série CLP2-M

Notre offre de coupleurs d'air s'étend de DN 2,7 à 19 mm pour les fiches et les prises standard, ainsi qu'une variété de coupleurs d'air de sécurité, de coupleurs pour compresseur, de collecteurs, de coupleurs à griffes pour compresseur et le système Multilink de CEJN. Différents types de connexion sont disponibles pour chacun d'entre eux (filets femelles, filets mâles, colonne de tuyau, écrou-raccord, etc.) avec une large gamme de pressions min et max. Nos options de code couleur non interchangeables vous donnent une indication visuelle claire sur les lignes à connecter. Les raccords pneumatiques de sécurité sont dotés de boutons-poussoirs, de pivots et de glissières comme fonction de libération de sécurité. Nos accouplements à griffes pour compresseur de 42 mm sont conformes à la norme DIN 3498 (similaire) ainsi qu'à la norme DIN 3238 (Mody) pour les applications de sécurité.
