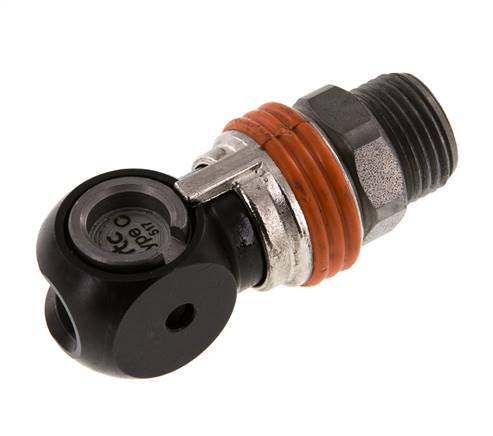

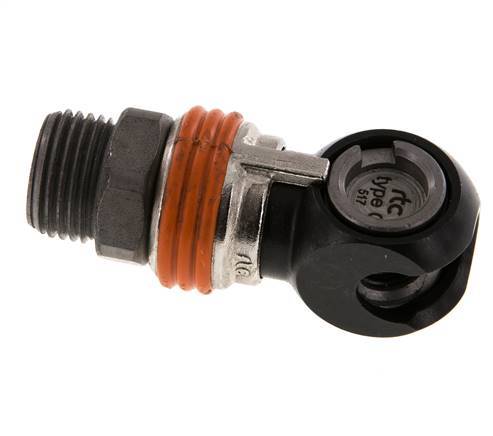

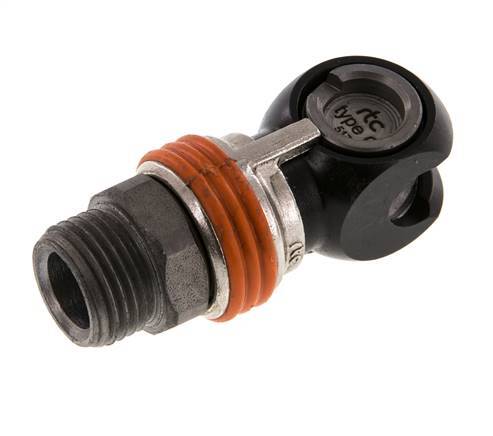

Acier DN 8 Coupleur d'air de sécurité femelle G 1/2 pouce mâle

Manchon d'accouplement d'air de sécurité DN 8 en acier avec filetage mâle G 1/2 pouce. Un raccord pneumatique est utilisé pour connecter des outils à air comprimé à une ligne d'air comprimé. Le raccord nécessite deux parties : la douille (partie femelle) et la fiche ou le mamelon (partie mâle). Lorsqu'il est déconnecté, le raccord s'arrête automatiquement pour maintenir la pression de la ligne.

Ces raccords de sécurité libèrent la pression d'air de la conduite descendante du côté de la prise, de manière sûre et contrôlée, par une action manuelle de pivotement sur la prise. Le bouchon ne sera pas libéré avant que la pression du côté du bouchon n'atteigne un niveau bas et sûr. Cela évite le risque d'un dangereux effet de fouet qui pourrait causer des dommages aux hommes et aux machines. Nous recommandons d'utiliser des bouchons en acier trempé avec ces raccords. Le filetage mâle G 1/2 pouce permet de l'enfiler sur une pièce à filetage femelle correspondante. Convient aux applications sous vide La pression de fonctionnement est de 0 à 25 bars. Convient pour des températures comprises entre -20 et 100 degrés Celsius. Le débit nominal est de 1800 l/min. Le matériau des joints est le NBR (caoutchouc nitrile). Le boîtier en acier est protégé par une surface nickelée.

Ce produit est compatible avec : Rectus (25, 26, 1600, 1625), TEMA (1600), CEJN (320), JWL (520, 530, 560), Legris (25, 26), Parker (PE, PEF), Prevost (E ... 07, Festo KD4/KS4, IMI-Norgren 238, Aventics CP1-NW 7 / 7,8 Ils sont souvent appelés raccords d'air comprimé, raccords de compresseurs, raccords pneumatiques, raccords de tuyaux d'air, etc.

Pour :

• Le filetage mâle G 1/2 pouce permet de l'enfiler sur une pièce à filetage femelle correspondante.
• Compatible avec une large gamme de raccords pneumatiques ayant la même conception de profil standard.
• Le grand diamètre de 8 mm permet un débit important et une faible perte de charge.
• Les raccords de sécurité sont un investissement judicieux pour assurer un environnement de travail sûr. Le pivot permet de relâcher de manière sûre et contrôlée la pression d'air de la conduite descendante pour éviter un dangereux effet de fouet.
• Il peut être utilisé pour les applications sous vide.

Série CLS7-M-SEW

Notre offre de coupleurs d'air s'étend de DN 2,7 à 19 mm pour les fiches et les prises standard, ainsi qu'une variété de coupleurs d'air de sécurité, de coupleurs pour compresseur, de collecteurs, de coupleurs à griffes pour compresseur et le système Multilink de CEJN. Différents types de connexion sont disponibles pour chacun d'entre eux (filets femelles, filets mâles, colonne de tuyau, écrou-raccord, etc.) avec une large gamme de pressions min et max. Nos options de code couleur non interchangeables vous donnent une indication visuelle claire sur les lignes à connecter. Les raccords pneumatiques de sécurité sont dotés de boutons-poussoirs, de pivots et de glissières comme fonction de libération de sécurité. Nos accouplements à griffes pour compresseur de 42 mm sont conformes à la norme DIN 3498 (similaire) ainsi qu'à la norme DIN 3238 (Mody) pour les applications de sécurité.
