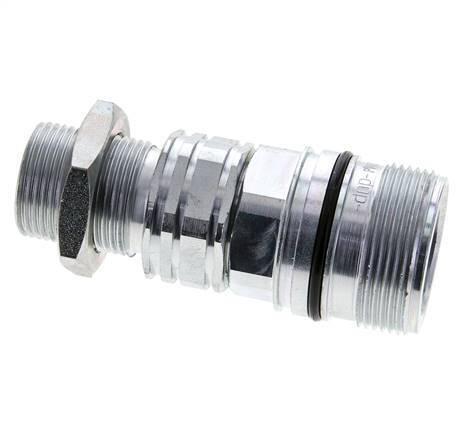

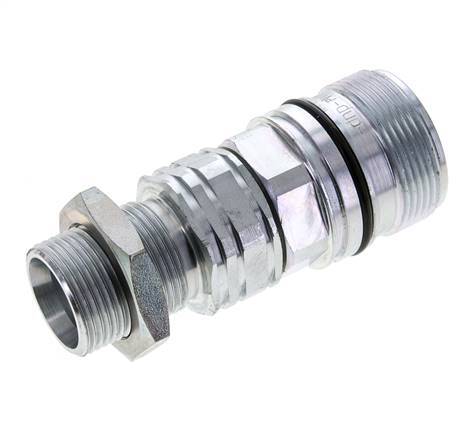

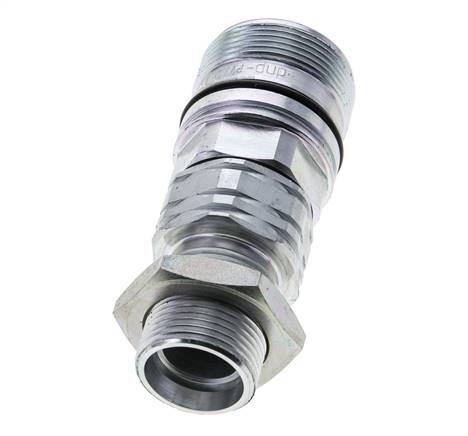

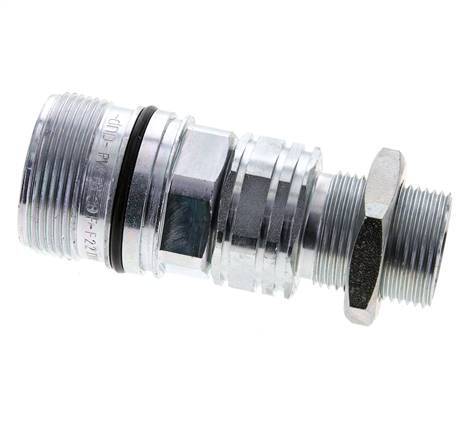

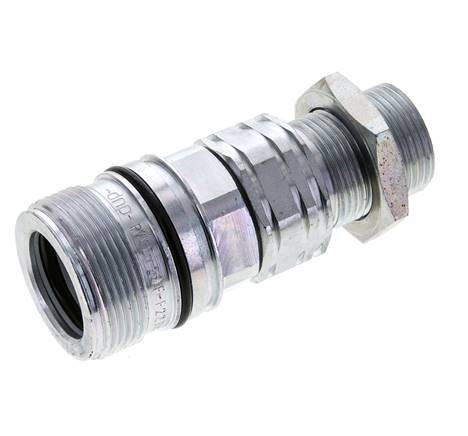

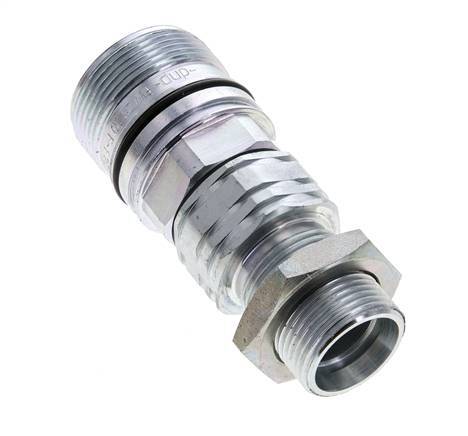

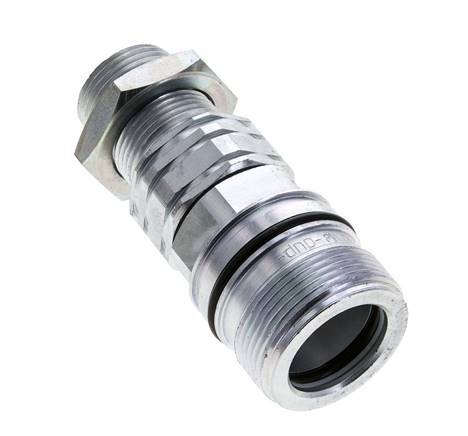

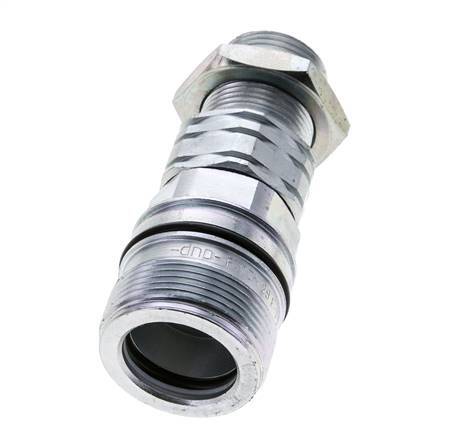

Acier DN 20 Coupleur hydraulique Manchon 22 mm L Anneau de compression Cloison ISO 14541/8434-1 D M42 x 2

Manchon d'accouplement hydraulique DN 20 en acier avec bague de compression 22 mm L (légère) et filetage pour cloison. Ils sont généralement utilisés pour les conduites de liquide afin de connecter et déconnecter rapidement des connexions sécurisées.

Le raccord à bague de compression de 22 mm L (léger) lui permet de raccorder solidement les tuyaux entre eux sans soudure. La prise est dotée d'un filetage de cloison pour la monter sur un panneau. La pression de fonctionnement maximale est de 160 bars (2320 psi). L'accouplement convient pour des températures comprises entre -20 et 100°C. Le matériau du joint est le NBR. Le boîtier en acier bénéficie d'une protection de surface par zingage galvanique/électrolytique. L'accouplement est conforme aux normes ISO 14541 et DIN EN ISO 8434-1 (DIN 2353).

Les raccords à vis à fermeture rapide se ferment sur le bouchon et le manchon lorsqu'ils sont désaccouplés. L'assemblage du manchon et du bouchon d'accouplement s'effectue par un raccord à vis avec un écrou à main. Lors de la procédure d'accouplement, la chambre des vannes est scellée avant que les vannes ne s'ouvrent. Lors du désaccouplement, les vannes sont déjà fermées, avant que le raccord puisse être retiré du joint. Peut être couplé à une pression maximale de 50 bars.

Pour :

• Sécurité contre les poussées de pression et les vibrations de pression
• Rationalisation de la conception de la gamme de débit
• Adhère à la norme mondiale ISO 14541 et DIN EN ISO 8434-1 (DIN 2353)
• Ils peuvent être combinés avec d'autres fabricants, tels que Parker, Rectus, Cejn, Stucci, Faster ou Snap-Tite
• La prise est dotée d'un filetage de cloison pour la monter sur un panneau.
