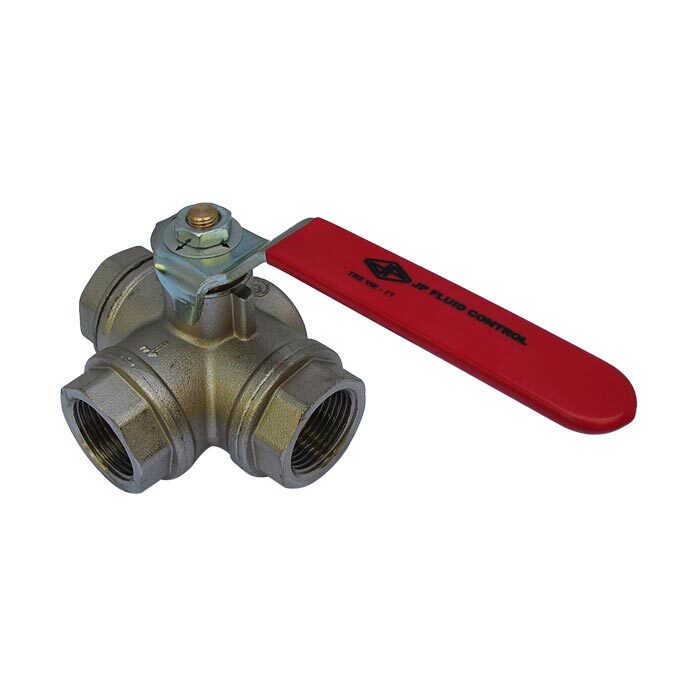

71 - Vanne à bille G1/4'' 3 voies (T) F/F/F
Avis : Ce produit est discontinué et remplacé parBL3BMT-014
Robinet à boisseau sphérique à 3 voies, alésage en T avec filetage G1/4 pouce (F/F/F) et levier pour la commande d'ouverture/fermeture. Diamètre nominal de 10 mm et pression maximale de 32 bars. Pour, par exemple, l'eau, l'huile, l'air, etc. Plage de températures allant de -20 à 150°C. Boule en laiton nickelé chromé dur et joints en PTFE.
Avis : Ce produit est discontinué et remplacé parBL3BMT-014
Description

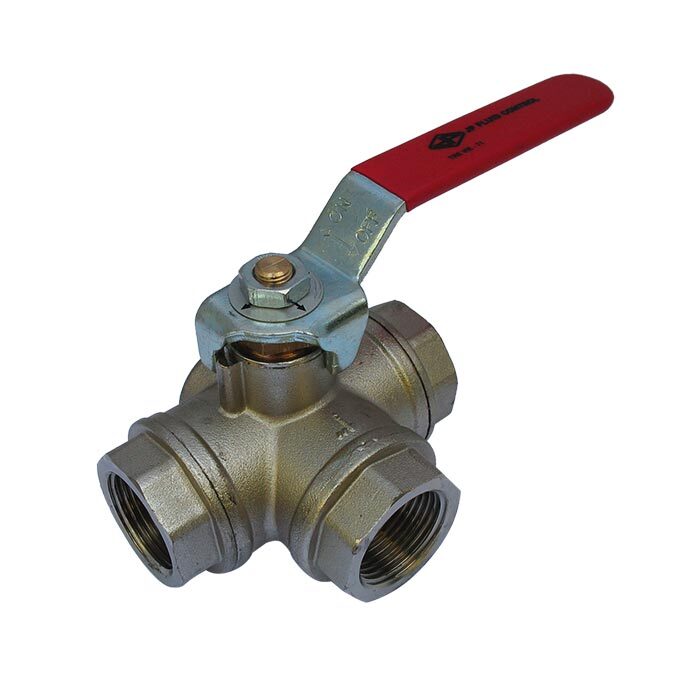

Robinet à boisseau sphérique à 3 voies (alésage en T) en laiton nickelé de JP Fluid Control avec filetage G1/4 pouce (BSPP) et un diamètre nominal de 10 mm. La vanne est équipée d'un levier revêtu de PVC pour la commande manuelle. Les vannes à bille de la série 71 de JP Fluid Control se caractérisent par leur longue durée de vie.
Spécifications techniques
Paramètre | Valeur |
---|---|
Série | 71 |
Fonction | 3 voies (alésage en T) |
Diagram | Les ports se chevauchent pendant la rotation. |
Ports | G1/4 BSP (F/F/F) |
Boîtier | Laiton nickelé (CW 617N) |
Balle | Laiton chromé dur |
Joints | PTFE (teflon) |
Diamètre nominal | 10 mm |
Valeur Kv | 3 m3/h |
Opération | Levier (revêtu de PVC) |
Pression maximale | 32 bars |
température | -20°C .. 150°C |
Installation
La vanne est dotée d'un filetage femelle sur les trois ports (1/4 pouce). Il s'agit de BSPP (British Standard Pipe Parallel). Avec notre gamme de
