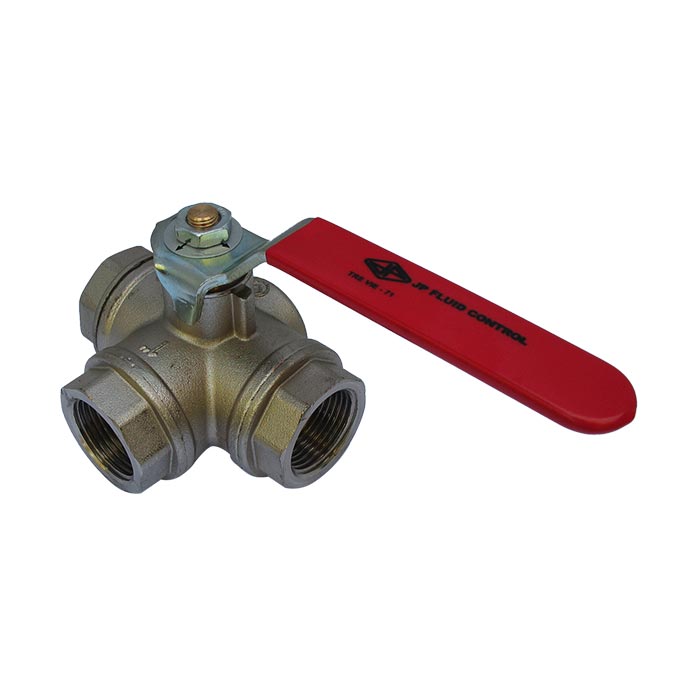

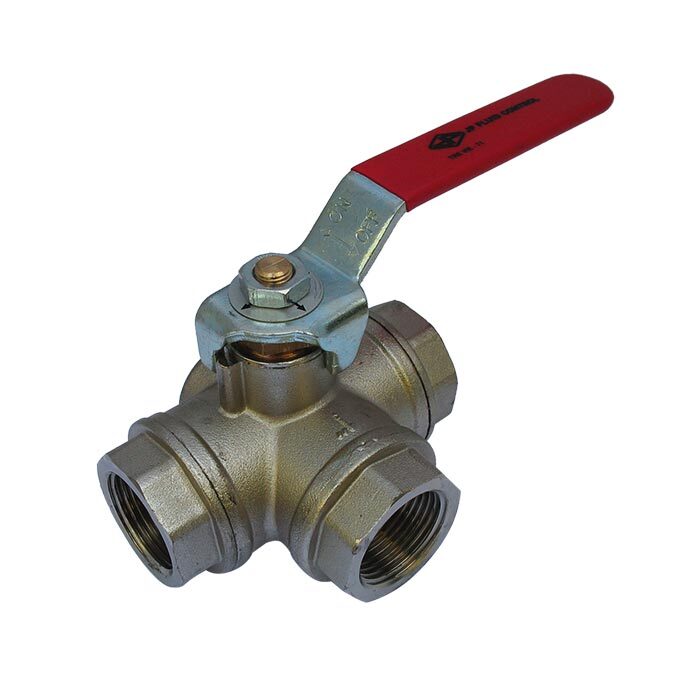

71 - Vanne à bille 3 voies (T) G1-1/4'' F/F/F
Avis : Ce produit est discontinué, une possible alternative est BL3BMT-212
Robinet à boisseau sphérique à 3 voies, alésage en T avec filetage G1-1/4 pouce (F/F/F) et levier pour la commande d'ouverture/fermeture. Diamètre nominal de 25 mm et pression maximale de 25 bars. Pour, par exemple, l'eau, l'huile, l'air, etc. Plage de températures allant de -20 à 150°C. Boule en laiton nickelé chromé dur et joints en PTFE.
Avis : Ce produit est discontinué, une possible alternative est BL3BMT-212
Description
Robinet à boisseau spherique à 3 voies (alesage en T) en laiton nickele de JP Fluid Control avec filetage G1-1/4 pouce (BSPP) et un diamètre nominal de 25 mm. La vanne est equipee d'un levier revêtu de PVC pour la commande manuelle. Les vannes à bille de la serie 71 de JP Fluid Control se caracterisent par leur longue duree de vie.
Specifications techniques
| Paramètre | Valeur |
|---|---|
| Serie | 71 |
| Fonction | 3 voies (alesage en T) |
| Diagram |  Les ports se chevauchent pendant la rotation. |
| Ports | G1-1/4 BSP (F/F/F) |
| Boîtier | Laiton nickele (CW 617N) |
| Balle | Laiton chrome dur |
| Joints | PTFE (teflon) |
| Diamètre nominal | 25 mm |
| Valeur Kv | 21 m3/h |
| Operation | Levier (revêtu de PVC) |
| Pression maximale | 25 bar |
| temperature | -20°C .. 150°C |
Installation
La vanne est dotee d'un filetage femelle sur les trois ports (1-1/4 pouce). Il s'agit de BSPP (British Standard Pipe Parallel). Avec notre gamme de
