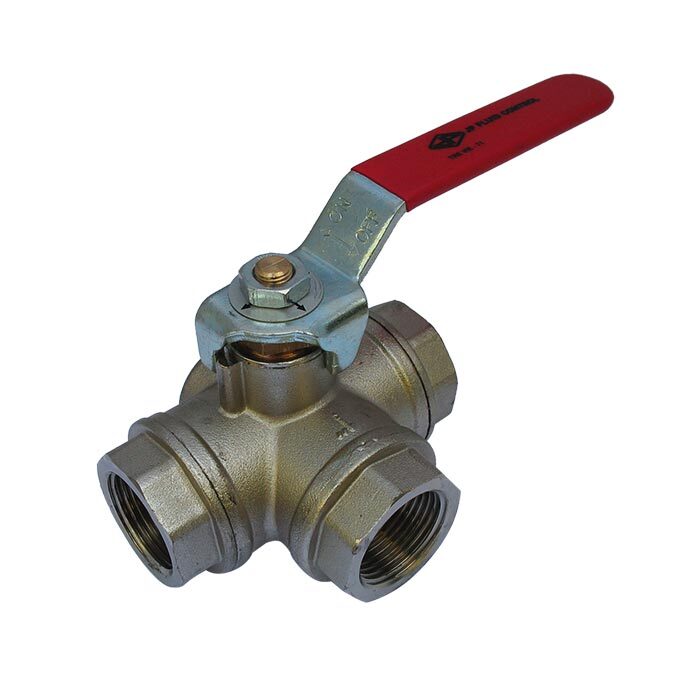

70 - Vanne à bille 3 voies (L) G1'' F/F/F
Avis : Ce produit est discontinué, une possible alternative est BL3BML-100

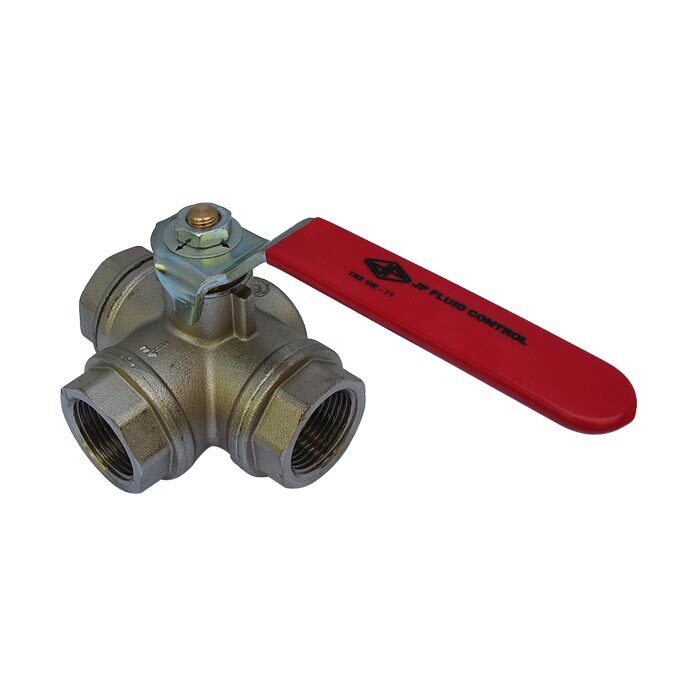

Robinet à boisseau sphérique à 3 voies en L avec filetage G1 pouce (F/F/F) et levier pour la commande d'ouverture/fermeture. Diamètre nominal de 20 mm et pression maximale de 32 bars. Pour, par exemple, l'eau, l'huile, l'air, etc. Plage de températures allant de -20 à 150°C. Boule en laiton nickelé chromé dur et joints en PTFE.
Avis : Ce produit est discontinué, une possible alternative est BL3BML-100
Description
Robinet à boisseau spherique à 3 voies (L-bore) en laiton nickele de JP Fluid Control avec filetage G1 pouce (BSPP) et un diamètre nominal de 20mm. La vanne est equipee d'un levier revêtu de PVC pour la commande manuelle. Les vannes à bille de la serie 70 de JP Fluid Control se caracterisent par leur longue duree de vie.
Specifications techniques
| Paramètre | Valeur |
|---|---|
| Serie | 70 |
| Fonction | 3 voies (L-bore) |
| Diagram |  Les ports se chevauchent pendant la rotation. |
| Ports | G1 BSP (F/F/F) |
| Boîtier | Laiton nickele (CW 617N) |
| Balle | Laiton chrome dur |
| Joints | PTFE (teflon) |
| Diamètre nominal | 20 mm |
| Valeur Kv | 12 m3/h |
| Operation | Levier (revêtu de PVC) |
| Pression maximale | 32 bars |
| temperature | -20°C .. 150°C |
Installation
La vanne est dotee d'un filetage femelle sur les trois orifices (1 pouce). Il s'agit de BSPP (British Standard Pipe Parallel). Avec notre gamme de
