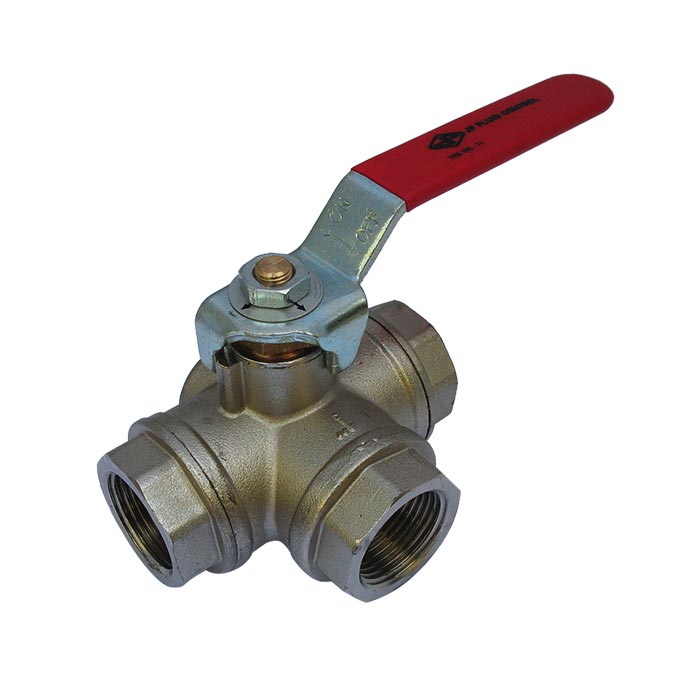

70 - Vanne à bille 3 voies (L) G1-1/2'' F/F/F
Avis : Ce produit est discontinué et remplacé parBL3BML-112
Robinet à boisseau sphérique à 3 voies en L avec filetage G1-1/2 pouce (F/F/F) et levier pour la commande d'ouverture/fermeture. Diamètre nominal de 32 mm et pression maximale de 25 bars. Pour, par exemple, l'eau, l'huile, l'air, etc. Plage de températures allant de -20 à 150°C. Boule en laiton nickelé chromé dur et joints en PTFE.
Avis : Ce produit est discontinué et remplacé parBL3BML-112
Description
Robinet à boisseau sphérique à 3 voies (L-bore) en laiton nickelé de JP Fluid Control avec filetage G1-1/2 pouce (BSPP) et un diamètre nominal de 32mm. La vanne est équipée d'un levier revêtu de PVC pour la commande manuelle. Les vannes à bille de la série 70 de JP Fluid Control se caractérisent par leur longue durée de vie.
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| Série | 70 |
| Fonction | 3 voies (L-bore) |
| Diagram |  Les ports se chevauchent pendant la rotation. |
| Ports | G1-1/2 BSP (F/F/F) |
| Boîtier | Laiton nickelé (CW 617N) |
| Balle | Laiton chromé dur |
| Joints | PTFE (teflon) |
| Diamètre nominal | 32 mm |
| Valeur Kv | 35 m3/h |
| Opération | Levier (revêtu de PVC) |
| Pression maximale | 25 bar |
| température | -20°C .. 150°C |
Installation
La vanne est dotée d'un filetage femelle sur les trois ports (1-1/2 pouce). Il s'agit de BSPP (British Standard Pipe Parallel). Avec notre gamme de
