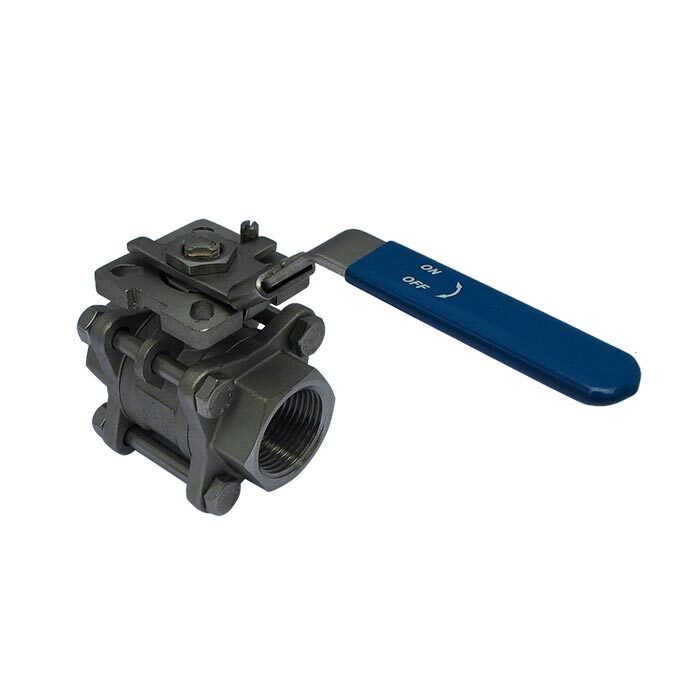

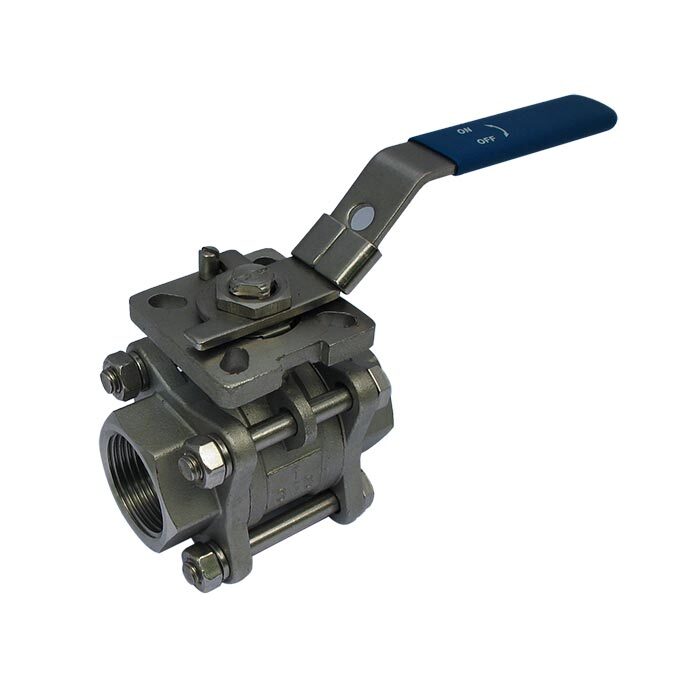

665 - Vanne à boisseau sphérique 2 voies G3/4'' 3 pièces en acier inoxydable à passage intégral ISO-Top
Avis : Ce produit est discontinué et remplacé parBL2SA3-034
Robinet à boisseau sphérique à 2 voies (3 pièces) avec filetage G3/4 pouce (F/F) et ISO-Top (F04,F05) et levier pour la commande d'ouverture/fermeture. Diamètre nominal de 20 mm et pression maximale de 85 bars. Plage de températures allant de -40 à 220°C. Boîtier en acier inoxydable avec bille en acier inoxydable et joints en PTFE.
Avis : Ce produit est discontinué et remplacé parBL2SA3-034
Description
Robinet à boisseau sphérique à 2 voies en acier inoxydable, construction en 3 pièces de JP Fluid Control, avec filetage G3/4 pouce (BSPP) et passage intégral (20 mm). La vanne est dotée d'une bride ISO-Top et d'un levier revêtu pour la commande manuelle. Les vannes à bille de la série 665 de JP Fluid Control se caractérisent par leur longue durée de vie.
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| Série | 665 |
| Fonction | 2-voies |
| Ports | G3/4 BSP (F/F) |
| Boîtier | Acier inoxydable (AISI 316) |
| Balle | RVS (AISI 316) |
| Joints | PTFE (teflon) |
| Diamètre nominal | 20 mm (passage intégral) |
| Valeur Kv | 45 m3/h |
| Opération | Levier + bride ISO 5211 (pour le montage de l'actionneur) |
| Bride ISO 5211 | F04 et F05 |
| Pression maximale | 85 bar |
| température | -40°C .. 220°C |
Installation
La valve a un filetage femelle des deux côtés (3/4 pouce). Il s'agit de BSPP (British Standard Pipe Parallel). Avec notre gamme de
Pression maximale en fonction de la température - Série 665.
