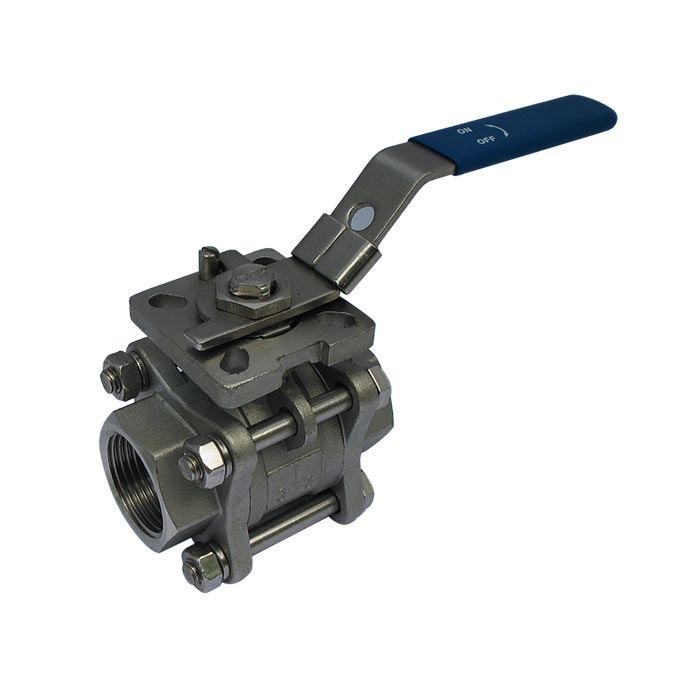

665 - Vanne à boisseau sphérique 2 voies G4'' 3 pièces en acier inoxydable à passage intégral ISO-Top
Avis : Ce produit est discontinué et remplacé parBL2SA3-400
Robinet à boisseau sphérique à 2 voies (3 pièces) avec filetage en pouces G4 (F/F) et ISO-Top (F07,F10) et levier pour la commande d'ouverture/fermeture. Diamètre nominal de 100 mm et pression maximale de 65 bars. Plage de températures allant de -40 à 220°C. Boîtier en acier inoxydable avec bille en acier inoxydable et joints en PTFE.
Avis : Ce produit est discontinué et remplacé parBL2SA3-400
Description

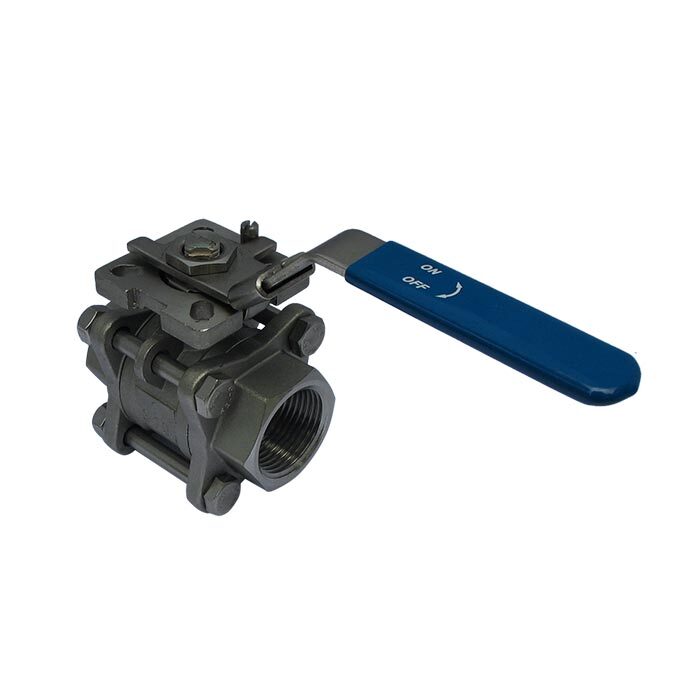

Robinet à boisseau sphérique à 2 voies en acier inoxydable de JP Fluid Control, en 3 pièces, avec filetage G4 (BSPP) et passage intégral (100 mm). La vanne est dotée d'une bride ISO-Top et d'un levier revêtu pour la commande manuelle. Les vannes à bille de la série 665 de JP Fluid Control se caractérisent par leur longue durée de vie.
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| Série | 665 |
| Fonction | 2-voies |
| Ports | G4 BSP (F/F) |
| Boîtier | Acier inoxydable (AISI 316) |
| Balle | RVS (AISI 316) |
| Joints | PTFE (teflon) |
| Diamètre nominal | 100 mm (passage intégral) |
| Valeur Kv | 1230 m3/h |
| Opération | Levier + bride ISO 5211 (pour le montage de l'actionneur) |
| Bride ISO 5211 | F07 et F10 |
| Pression maximale | 65 bar |
| température | -40°C .. 220°C |
Installation
La valve a un filetage femelle des deux côtés (4 pouces). Il s'agit de BSPP (British Standard Pipe Parallel). Avec notre gamme de
Pression maximale en fonction de la température - Série 665.
