63mm 230V AC VDL 2 voies PVC vanne à bille électrique
Avis: Ce produit n`est plus fabriqué

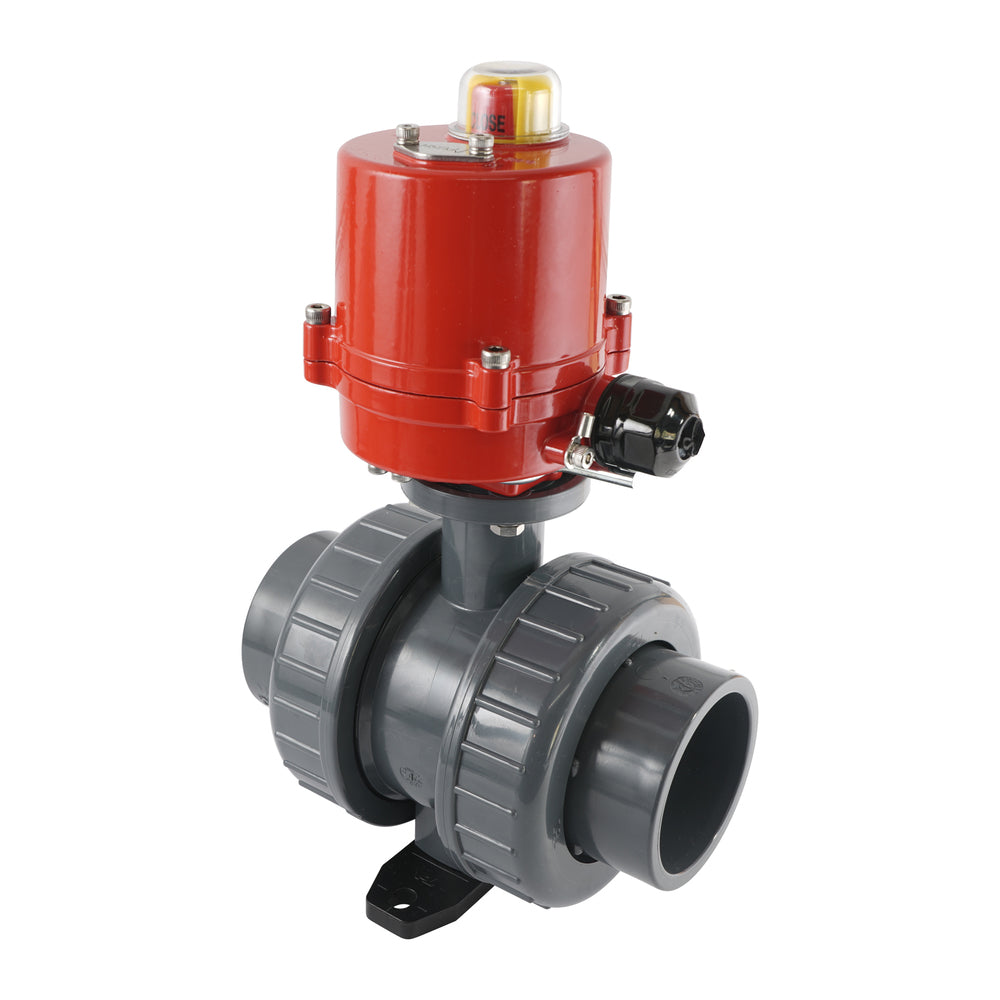

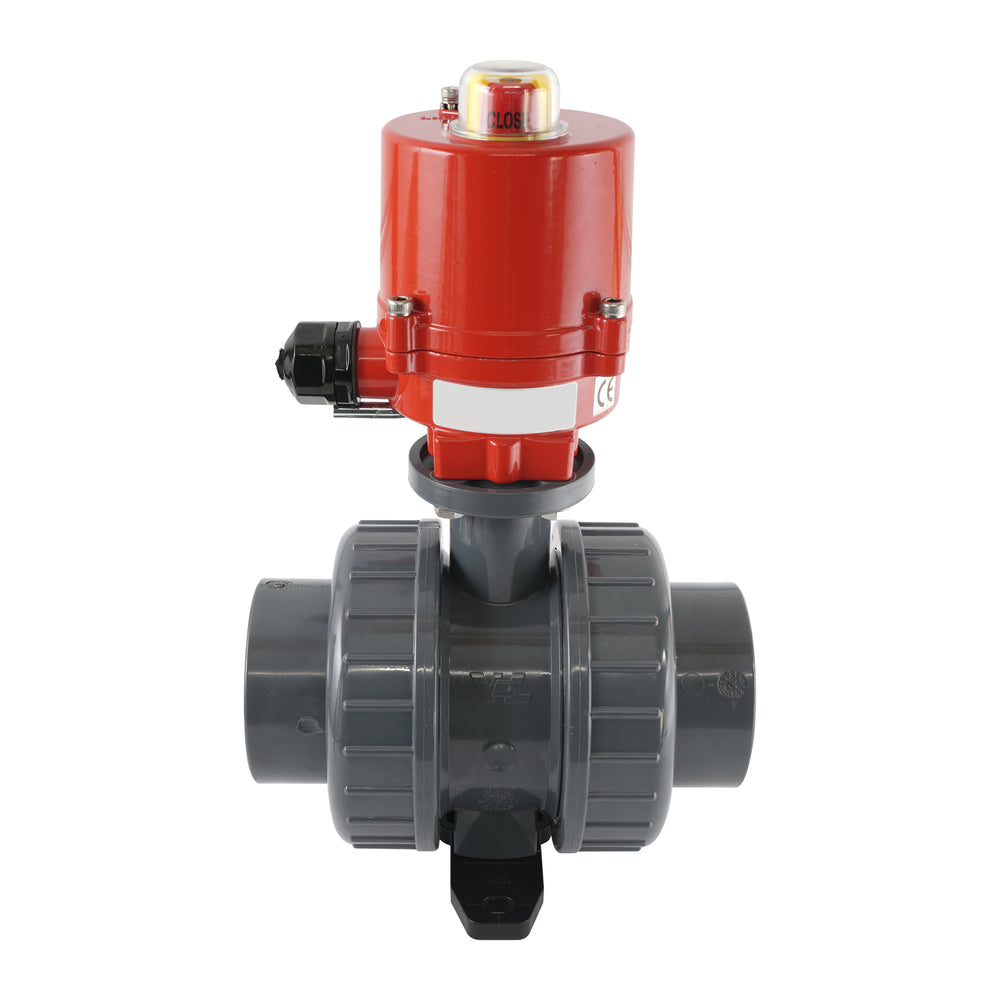

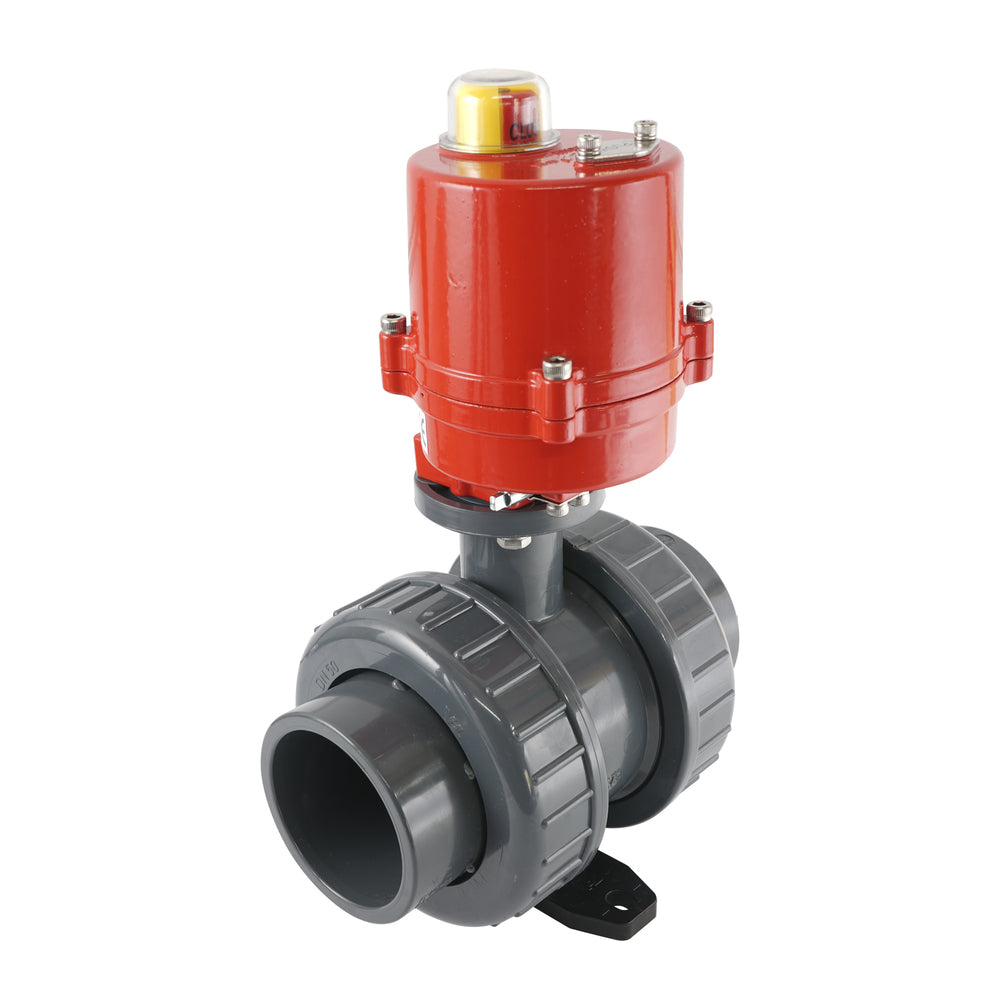

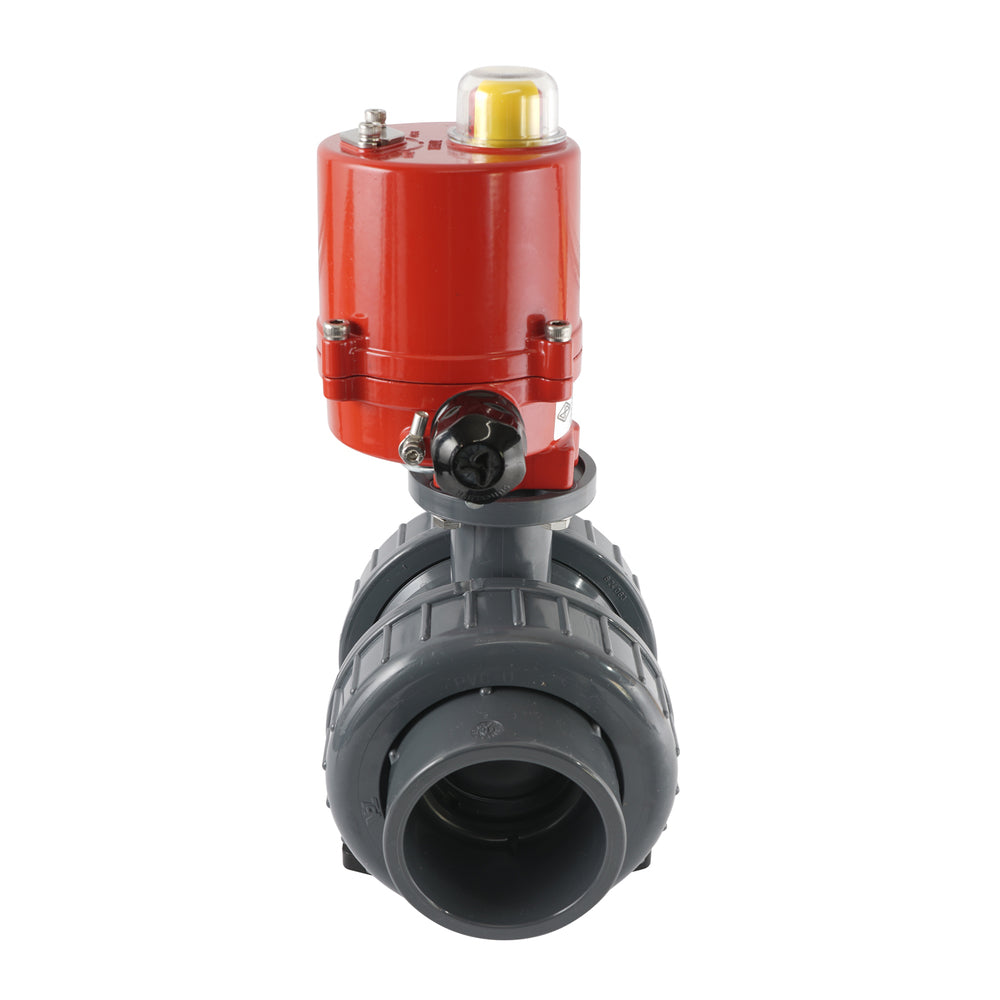

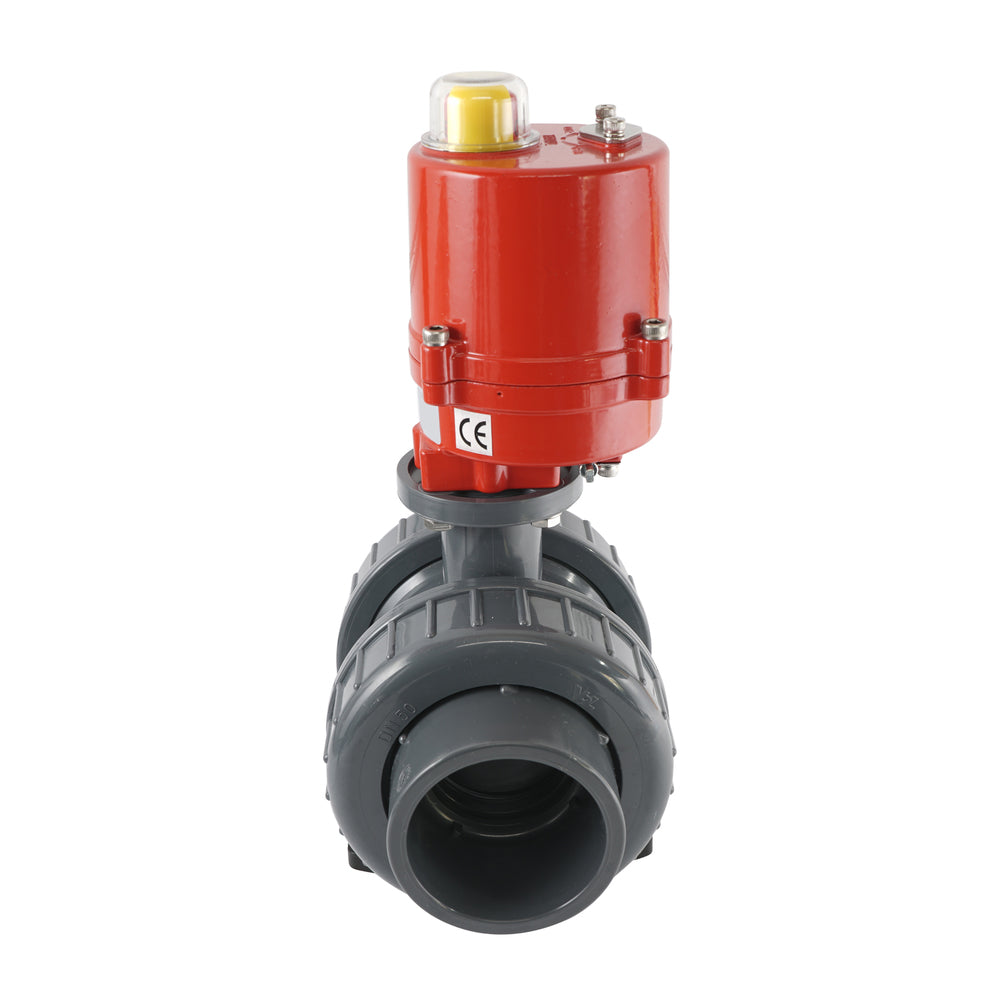

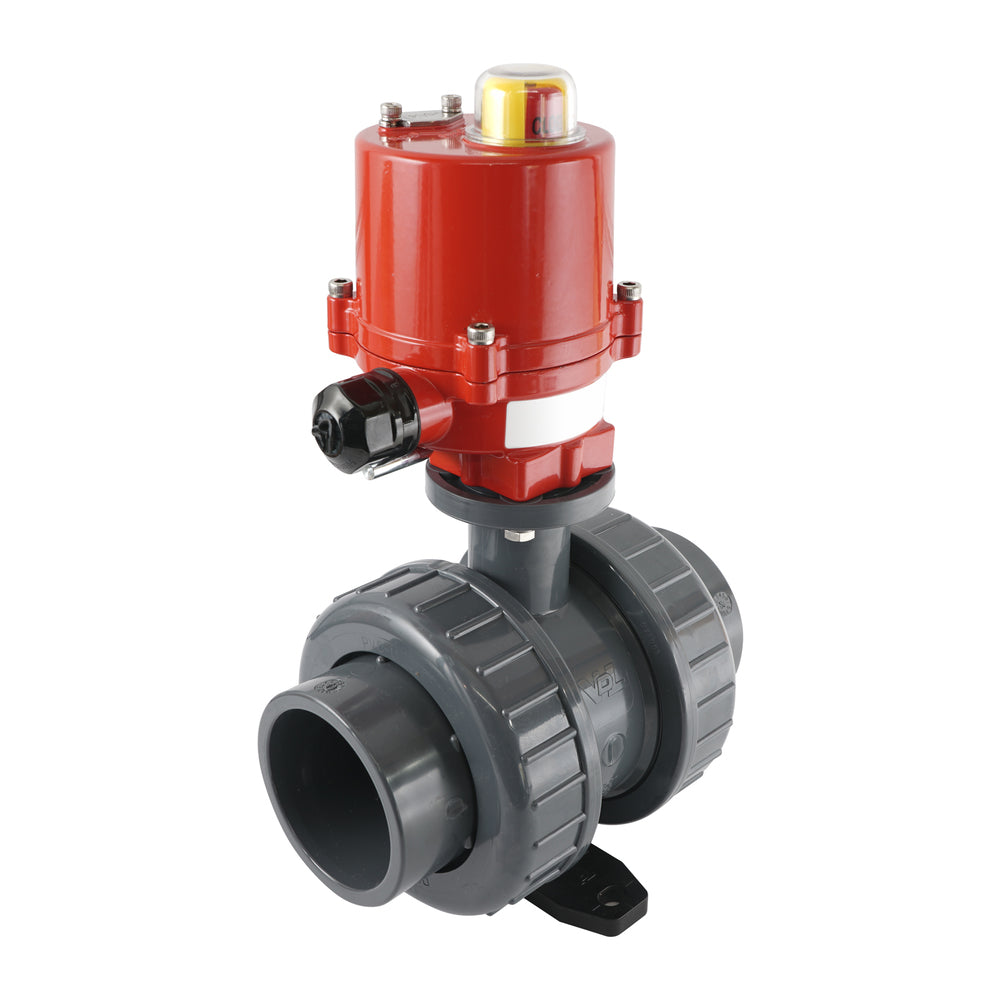

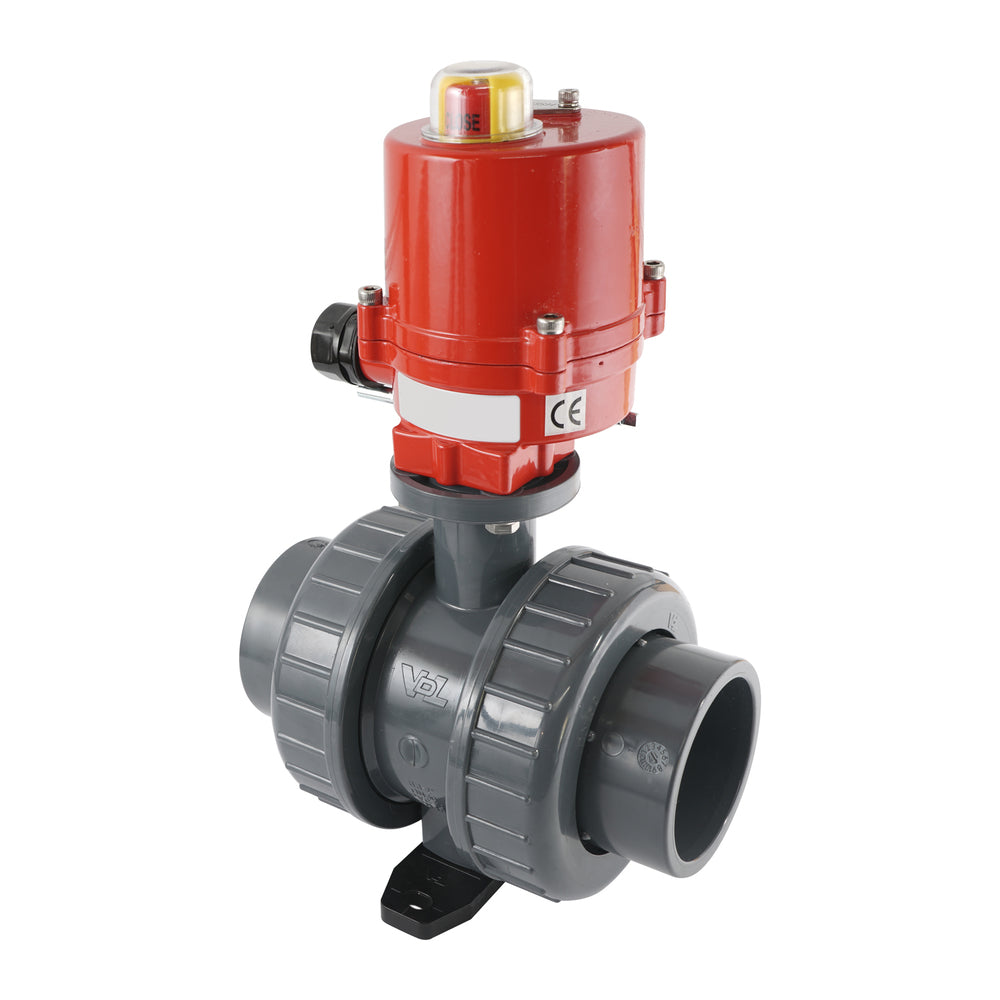

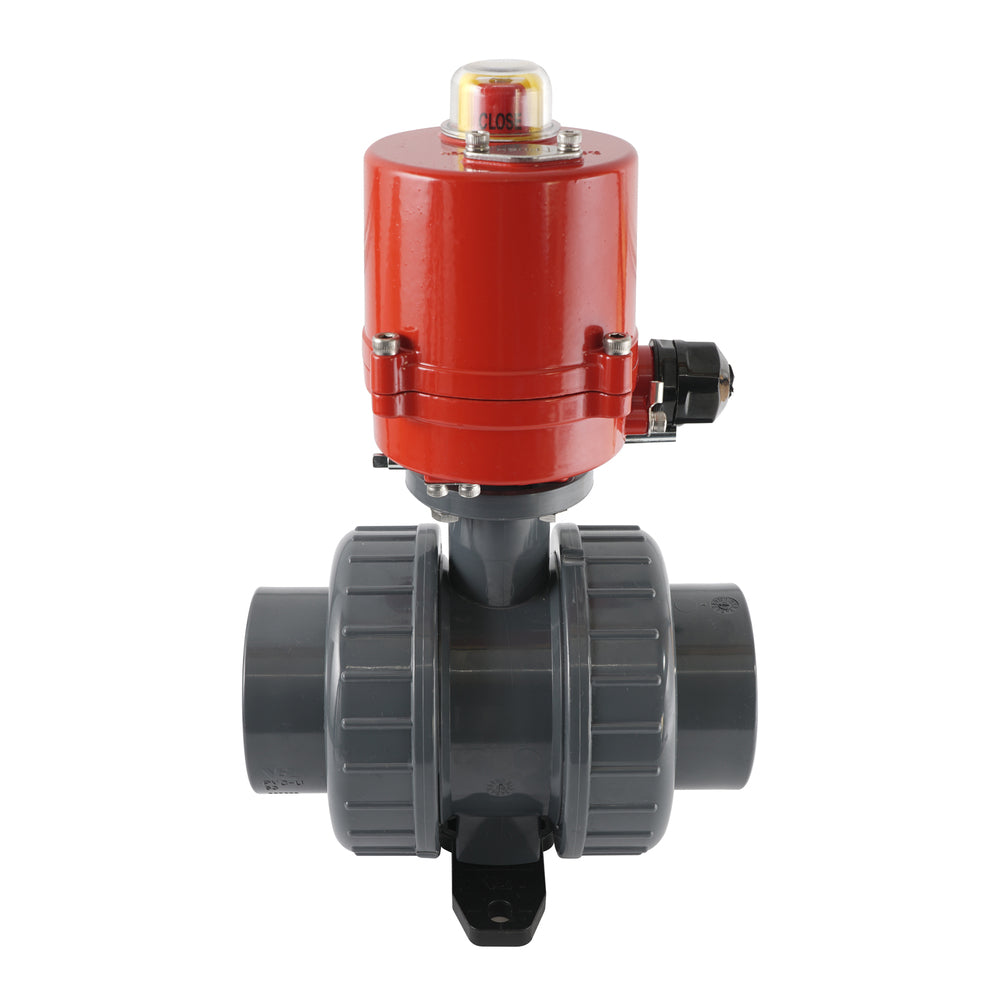

Robinet à boisseau sphérique électrique 2 voies en PVC avec prises de solvant de 63 mm et actionneur puissant et économe en énergie de 230V AC/DC (max 20Nm). Milieu de 0 à 60°C, pression maxi 16 bar à 20°C. Corps de vanne en PVC avec bille en PVC et sièges de vanne en EPDM. Le diamètre nominal est de 50 mm (passage intégral), la valeur Kv est de 186m3/h (3100,1 l/min d'eau à dP=1 bar). Contrôle à 3 points. Rotation de 0 à 90° en seulement 4 secondes. Boîtier d'actionneur compact et robuste (IP67) avec indicateur de position. Fonction d'annulation manuelle et deux interrupteurs de fin de course supplémentaires pour le retour de position.
Avis: Ce produit n`est plus fabriqué
Description
Cette vanne à bille électrique à 2 voies de Tameson, solide et économe en énergie, peut être utilisée pour fermer automatiquement les tuyaux contenant du gaz ou des fluides. Le robinet est doté de prises de solvant de 63 mm avec une conception de véritable union (port complet). Le boîtier de la vanne est en PVC avec une bille en PVC et un joint en EPDM. L'actionneur est adapté aux alimentations de 100 à 240V en courant alternatif (50/60Hz). L'actionneur est doté d'un boîtier en aluminium robuste (IP67, à condition qu'un câble approprié soit connecté) et fournit un couple maximal de 20 Nm. Rotation de 90 degrés (de la fermeture à l'ouverture) en 4 secondes. Lorsque la bille atteint une position finale, le moteur électrique s'arrête et aucune énergie n'est consommée. L'actionneur est équipé de deux interrupteurs de fin de course supplémentaires pour le retour de position. Les interrupteurs de fin de course sont positionnés à 0 et 90 degrés. Si nécessaire, la position angulaire des interrupteurs peut être ajustée par l'utilisateur. Un indicateur de position mécanique situé sur le dessus de l'actionneur indique la position de la vanne. L'actionneur est équipé d'une commande manuelle.
Principaux avantages
- Robinet à bille en PVC robuste avec manchons à solvant de 63 mm avec conception d'union véritable
- Temps de commutation de seulement 4 secondes
- Boîtier robuste de l'actionneur IP67
- Convient pour les alimentations de 100 à 240V AC
- Deux interrupteurs de fin de course supplémentaires pour le retour de position
- Commande manuelle
- Indicateur visuel clair de la position
Spécifications techniques
| Actionneur | Vanne à bille | ||
|---|---|---|---|
| Réf. de l'actionneur | AG-020-A | Vanne à bille réf : | 6P14P063 |
| Tension : | 100-240V AC (50/60Hz) | Le logement : | PVC |
| Nom./Max. Actuel : | 0.1/0.2 A | Boule : | PVC |
| Protection : | IP67 | Anneaux de siège : | EPDM |
| Cycle d'utilisation : | S2 30min. | Connexion : | Douilles à solvant de 63 mm |
| Ouvrir/fermer : | 4 s | Diamètre nominal : | 50 mm (DN) |
| Amb. Temp. : | -1-10°C..50°C | Longueur d'installation : | 178 mm |
| Gamme : | 0-90° | Pression maximale (@20°C) : | 16 bars |
| Interrupteurs de fin de course supplémentaires : | 2 | Fonction : | 2 voies |
| Annulation manuelle : | Oui | Température moyenne : | 0°C..60°C |
Applications
Cette vanne peut être utilisée en combinaison avec des gaz et des fluides. Les eaux (usées), les solutions chlorées (eau de mer, piscines) et l'eau distillée sont des exemples de milieux compatibles. Le PVC ne convient pas aux températures supérieures à 60°C. Le PVC convient également à de nombreux acides légers, alcalis et solutions salines. La pression maximale à température ambiante est de 16 bars, à des températures plus élevées, la température maximale autorisée diminue. La direction de la pression n'est pas importante, la direction du flux peut être dans n'importe quelle direction. La gamme de température du milieu est comprise entre 0°C et 60°C. En cas de températures élevées, il est recommandé d'installer la vanne dans un endroit ventilé. Il est permis d'installer la vanne dans un environnement humide à condition que toutes les pièces, comme un câble électrique approprié, soient correctement fixées. Les vannes à bille peuvent être utilisées avec des fluides légèrement contaminés. Quelques exemples d'applications pour cette vanne sont HVAC, irrigation, automatisation industrielle, gestion de l'eau.
Schéma de câblage électrique
Suivez les instructions de sécurité et le manuel avant de commencer l'installation.L'actionneur peut être utilisé avec du courant alternatif (50/60Hz) de 100 volts à 240 volts. L'actionneur tire 0,1A nominal, et 0,2A au couple maximal. Pour connecter un câble à l'actionneur, le couvercle doit être retiré à l'aide de quatre boulons. Le système fonctionne avec une commande à 3 points. Les bornes 1 et 2 sont connectées en permanence à l'alimentation électrique. Les bornes 3 et 4 sont utilisées pour fermer ou ouvrir la vanne. Le signal (phase/nul) aux bornes 3 et 4 doit être le même que celui de la borne 2. Ne connectez jamais 3 et 4 en même temps pour éviter tout court-circuit et tout dommage. L'actionneur possède deux interrupteurs de fin de course internes. Dès que la position finale de l'actionneur est atteinte (0 ou 90 degrés), le moteur s'arrête et aucune énergie n'est consommée. En outre, l'actionneur comporte deux interrupteurs de fin de course supplémentaires à des fins de contrôle. La position angulaire des interrupteurs de fin de course peut être modifiée. Connectez toujours la terre et n'utilisez pas les tuyaux comme masse.
Schéma de câblage électrique de l'actionneur AG-020-A.

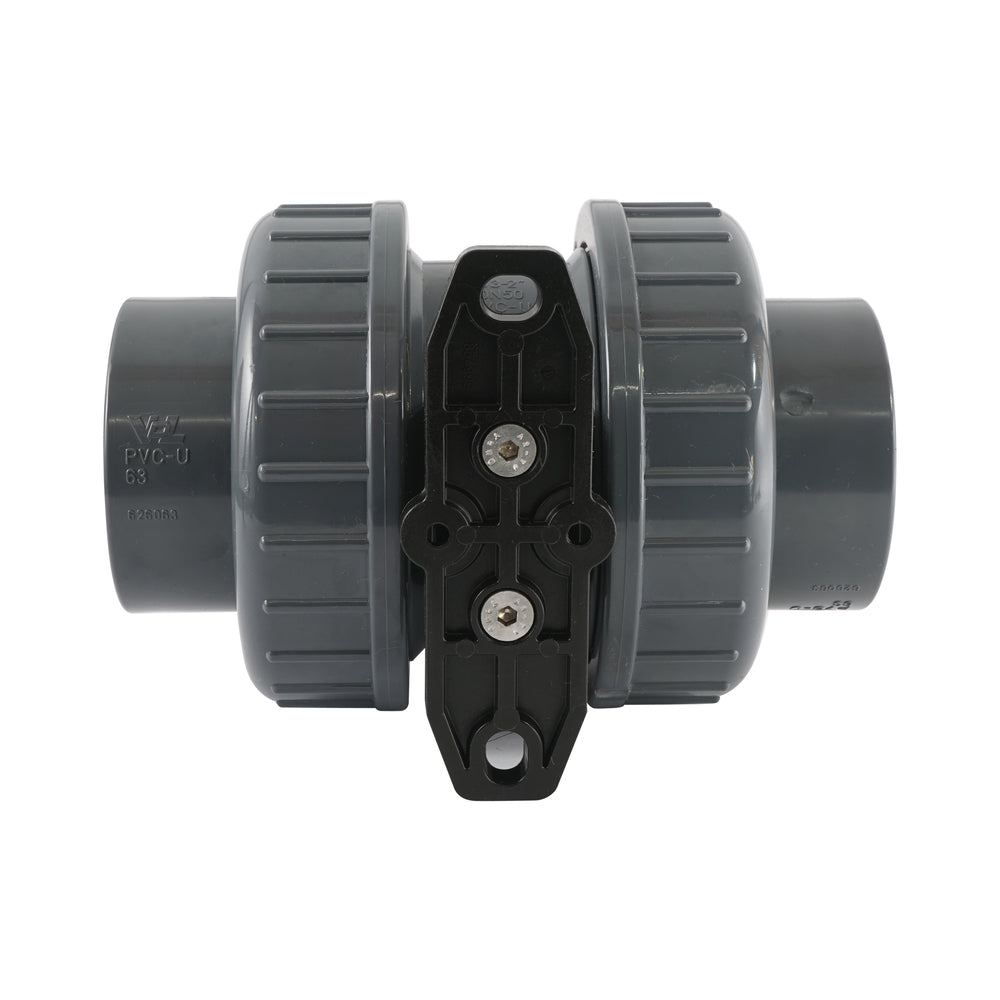

Montage
Assurez-vous que la position de la boule et de l'actionneur est correctement réglée avant le montage. L'actionneur est fourni avec deux adaptateurs pour connecter l'actionneur à l'arbre de la vanne. Montez l'actionneur sur la vanne à l'aide des boulons fournis. Il ne doit pas y avoir de jeu entre les deux brides. Utilisez notre gamme de raccords pour la connexion entre le tuyau et la vanne.
Dans la boîte
- Actionneur AG-020-A (câble non inclus)
- Adaptateur d'arbre de transmission (9x9mm, 11x11mm)
- 4 boulons M5x16mm & rondelles élastiques (pour la bride F03)
- 4 boulons M6x16mm & rondelles élastiques (pour la bride F04 & F05)
- Vanne à bille 6P14P063
Note : Ce produit est livré en pièces détachées, mais avec les accessoires de montage nécessaires.
