Belimo Vanne 6 Voies Commandée par Capteur Rp3/4 Kvs2.3 24VAC/DC 90s BACnet/Modbus/MP-Bus 0-10/2-10V IP54 EP020R-R6+BAC

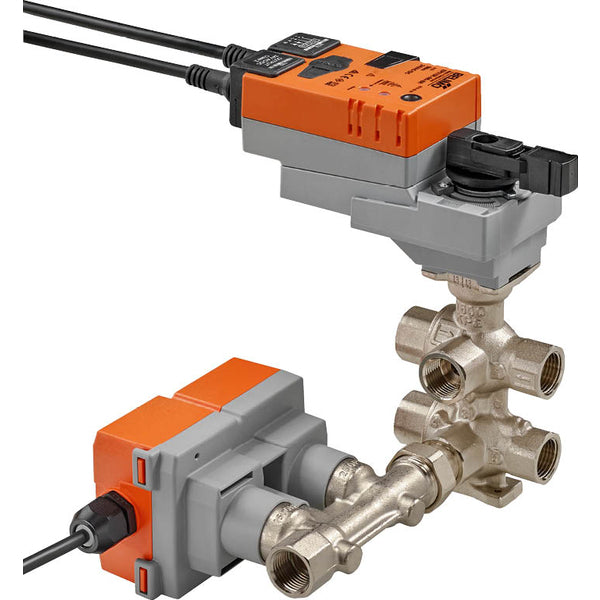

Cette vanne Belimo Energy Valve est composée d'une vanne de régulation caractérisée 6 voies, d'un débitmètre volumétrique, de capteurs de température et d'un actionneur. La vanne est en laiton nickelé et possède un joint EPDM. Le diamètre de l'alésage de la vanne est DN 20 et la taille du raccord est Rp x G 3/4 pouce avec des filetages femelles. Grâce à son disque de caractérisation intégré, elle assure une régulation proportionnelle du débit, permettant une régulation précise et constante du débit de fluide. La différence de pression maximale est de 1,1 bar. La vanne peut fonctionner entre 6 et 80 °C. La valeur Kv 1 de la vanne est de 2,3 m3/h, ce qui équivaut à une valeur Cv de 2,66 gpm. La valeur Kv 2 de la vanne est de 2,3 m3/h, ce qui équivaut à une valeur Cv de 2,66 gpm. L'actionneur nécessite une tension d'alimentation de 24 V CA/CC. L'actionneur prend en charge les protocoles de communication BACnet MSTP/Modbus RTU/MP-Bus et fournit un retour de position précis dans la plage de 0 à 10 V ou de 2 à 10 V CC, garantissant une régulation précise et réactive dans différentes applications. L'actionneur a une protection IP54. La direction de l'écoulement, indiquée par une flèche sur le boîtier, est d'une importance capitale pour éviter d'endommager la vanne à boisseau sphérique.

Avantages :

• Le disque de caractérisation intégré assure une régulation proportionnelle du débit, idéale pour les circuits de chauffage
• Actionneur modulant avec un signal de commande de 0-10 V ou de 2-10 V CC
• Prise en charge de l'alimentation électrique via Ethernet (PoE) en option
• Débitmètre thermique intégré pour surveiller la consommation d'énergie

Série :

La Belimo EV-KBAC/BAC est une vanne de régulation caractérisée qui est livrée avec un débitmètre thermique et une régulation de débit ou de puissance commandée par capteur. Elle dispose d'une fonction de surveillance de la puissance et de l'énergie et est conçue pour être une vanne 2 voies/3 voies/6 voies avec filetage interne et externe, classée PN 25. Elle fonctionne sous une tension nominale de CA/CC 24 V et offre une régulation modulante, communicative et hybride. Idéale pour les systèmes d'eau froide et chaude fermés, elle facilite la régulation modulante des systèmes de traitement de l'air et de chauffage côté eau. Elle offre une communication Ethernet 10/100 Mbit/s, TCP/IP et un serveur web intégré. La communication est rendue possible via BACnet, Modbus, Belimo MP-Bus ou une régulation conventionnelle. La vanne prend en charge l'alimentation électrique via Ethernet (PoE) et peut convertir les signaux de capteur. Elle est disponible dans des tailles allant de DN15 à DN50.
