5/3 G1/4'' (G1/8'') Electrovanne à centre fermé 24V DC 1.5-8bar/21.0-112psi E.MC

Avis: Ce produit n`est plus fabriqué

Discontinué
5/3 G1/4'' (G1/8'') Electrovanne à centre fermé 24V DC 1.5-8bar/21.0-112psi E.MC
5/3 G1/4'' (G1/8'') Electrovanne à centre fermé 24V DC 1.5-8bar/21.0-112psi E.MC

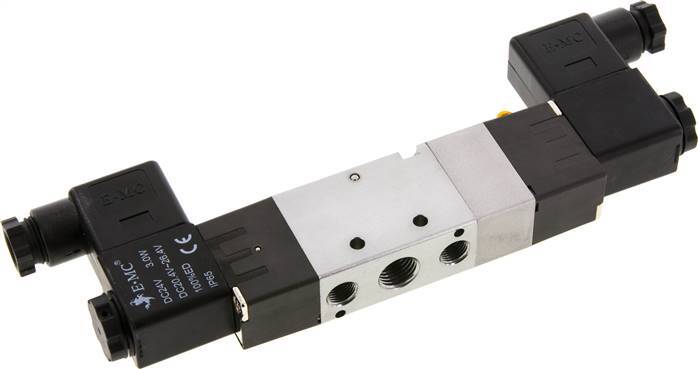

L'image peut varier légèrement
Voir les spécifications pour des informations précises.
Référence : V2QW6
Marque: Emc
Réf. fab.: RV5322-08C-E4

Pour verrouiller l'équipement en place lorsque le mouvement cesse, choisissez une vanne 5/3 avec un centre fermé. Comme ils ont un centre fermé, ils emprisonnent l'air dans le cylindre lorsqu'ils sont arrêtés. Dans les applications de vérins verticaux, par exemple, vous avez besoin d'une vanne pour maintenir la pression d'air lorsque l'équipement s'arrête, afin d'éviter la rupture de la tige.

Bobine et connecteur inclus.

Voir tous

Avis: Ce produit n`est plus fabriqué

Description
Spécifications
Téléchargements
Produits apparentés

Description

Pour verrouiller l'équipement en place lorsque le mouvement cesse, choisissez une vanne 5/3 avec un centre fermé. Comme ils ont un centre fermé, ils emprisonnent l'air dans le cylindre lorsqu'ils sont arrêtés. Dans les applications de vérins verticaux, par exemple, vous avez besoin d'une vanne pour maintenir la pression d'air lorsque l'équipement s'arrête, afin d'éviter la rupture de la tige.

Téléchargements

E.MC RV
pdf
Télécharger

Spécifications

dimension de raccordement
Choisissez une taille de connexion correspondant au système auquel il sera connecté. Conseil : la taille en pouces n'est pas égale au diamètre réel du fil. En cas de doute, utilisez notre tableau des fils.
1/4 pouce, 1/8 pouce
type de connexion
Filet intérieur cylindrique BSPP-G
fonction
Fonction du circuit de la valve
Centre fermé
tension
Choisissez la tension requise pour faire fonctionner la vanne. AC signifie courant alternatif, DC signifie courant continu.
24 V CC
matériau
Choisissez un matériau de boîtier qui n'est pas corrodé par les fluides et l'environnement, et qui peut résister aux températures et aux pressions. Consultez notre tableau de résistance aux produits chimiques.
Aluminium
matériau du joint
Le choix dépend principalement de la résistance chimique, de la température et de la pression. Utilisez notre tableau de résistance chimique pour rechercher la compatibilité avec des substances spécifiques.
Caoutchouc nitrile NBR
Orifices/positions des vannes
Nombre d'orifices et de positions, par exemple 2/2 voies signifie 2 orifices (entrée/sortie) et 2 positions (ouvert/fermé)
Voie 5/3
commande
Principe de fonctionnement
Indirect
Pression maximale (bar)
Pression maximale du système.
8
Différence de pression minimale (bar)
1.5
Valeur Kv [m3/h]
Kv est une mesure du débit d'eau en m3/h pour une perte de charge de 1 bar. Utilisez le calculateur de Kv pour calculer le Kv requis pour votre application. Unités impériales : Cv=1.16xKv.
0.54
Température minimale (°C)
Température minimale du fluide à laquelle le système peut fonctionner en continu.
-5
Température maximale (°C)
La température maximale du fluide à laquelle le système peut fonctionner en continu.
60
raccordement électrique
DIN-BI (11mm)
indice de protection (IP)
L'indice de protection contre les infiltrations (IP) indique la résistance du produit à la poussière et à l'eau, ce qui est crucial pour les conditions extérieures ou difficiles.
IP65
puissance nominale (VA)
3
Débit maximal (l/min)
600
Fourniture de pilotes
Le type d'alimentation du pilote, par exemple avec une ligne de pression externe ou interne. Les vannes à pilotage interne ne peuvent pas être utilisées avec le vide.
Pilote interne
temps de réaction (s)
0.05
modèle
E.MC RV20
Voltage-type
DC
Pression maximale (bar)
8
Actuation
Les vannes peuvent être actionnées de 5 façons : manuellement, mécaniquement, électriquement, hydrauliquement ou pneumatiquement.
Électrique
