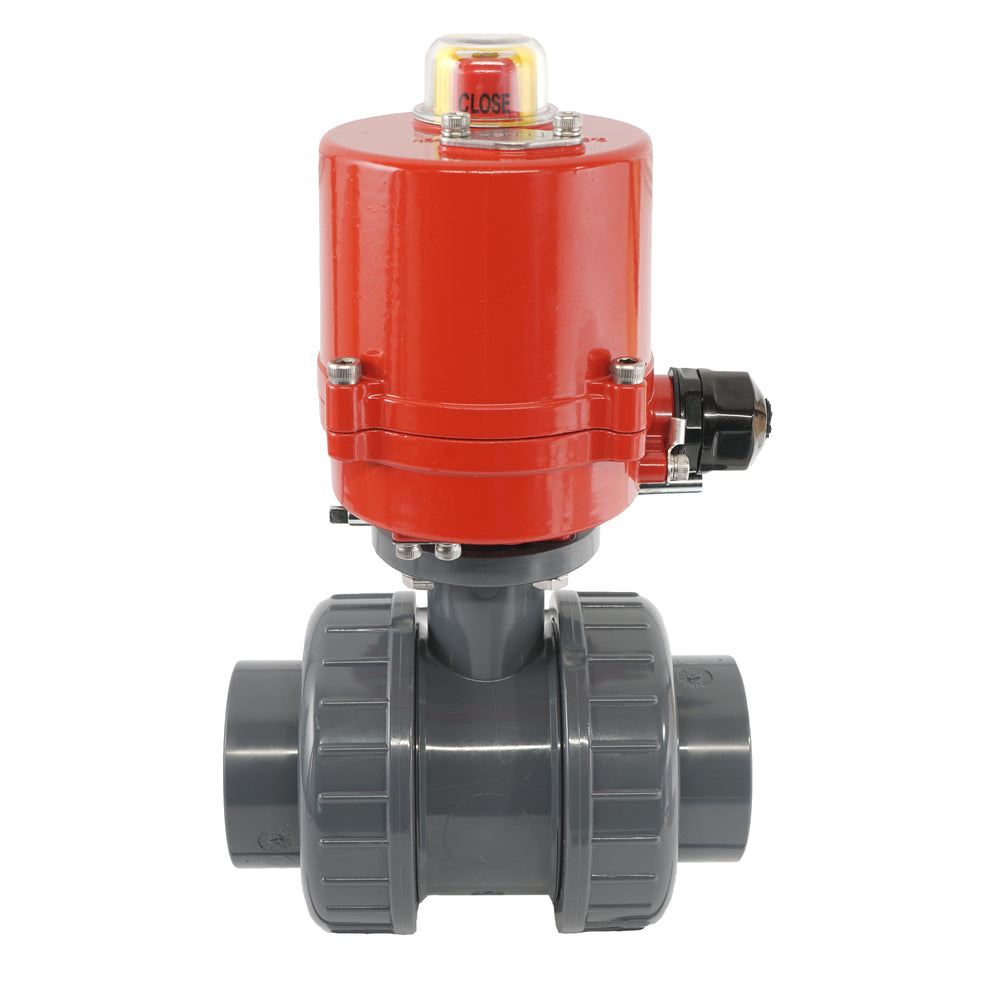

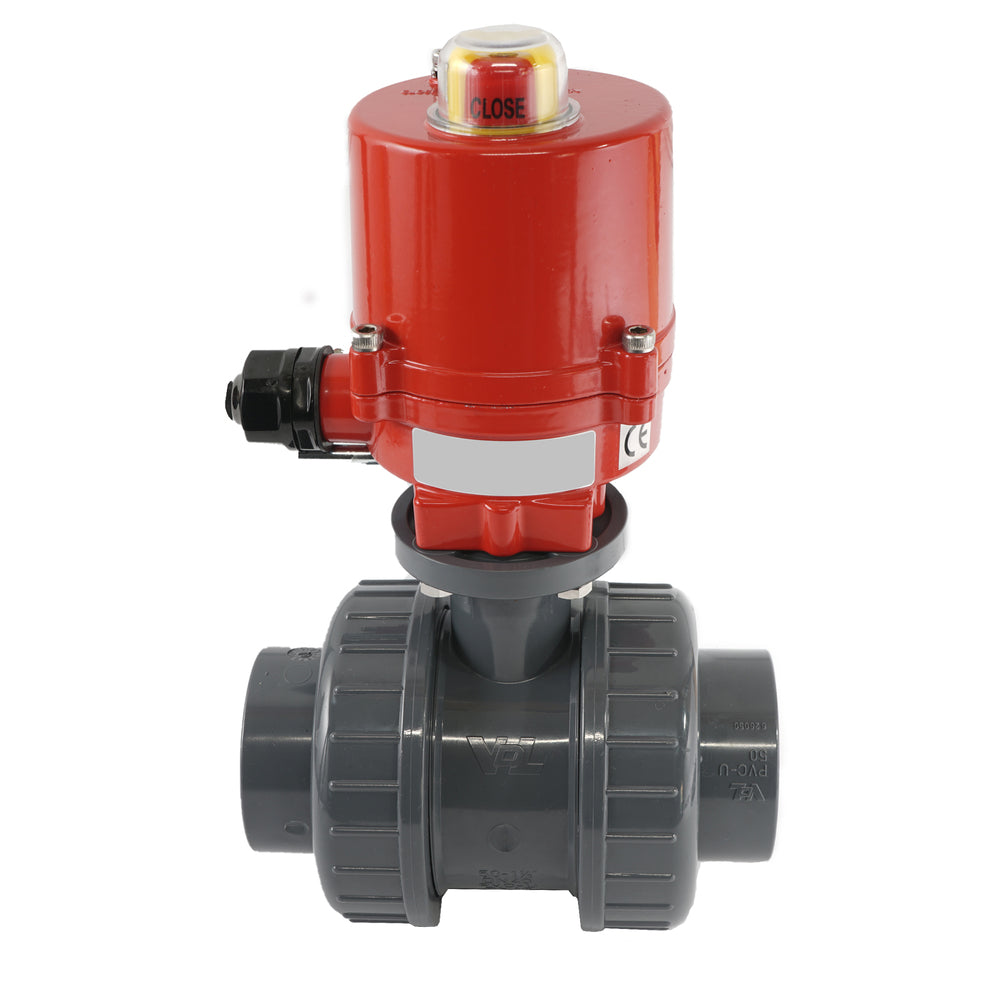

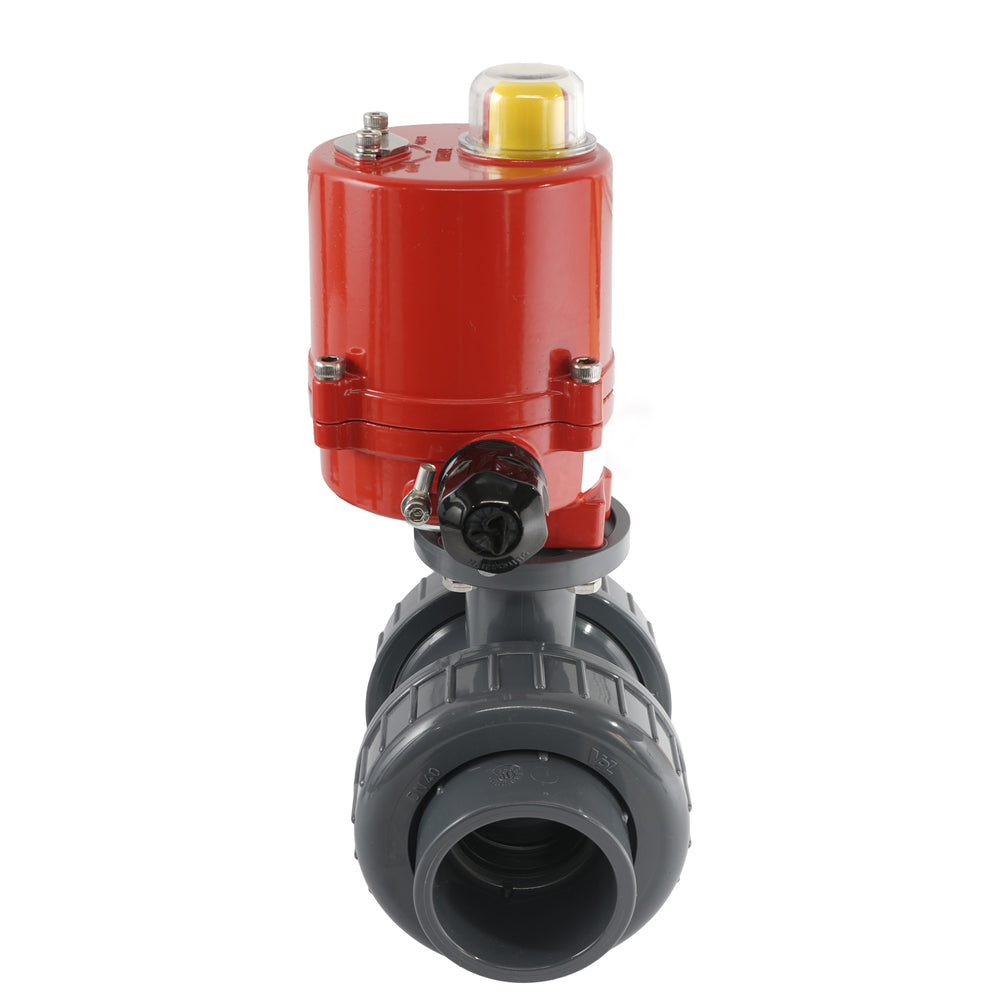

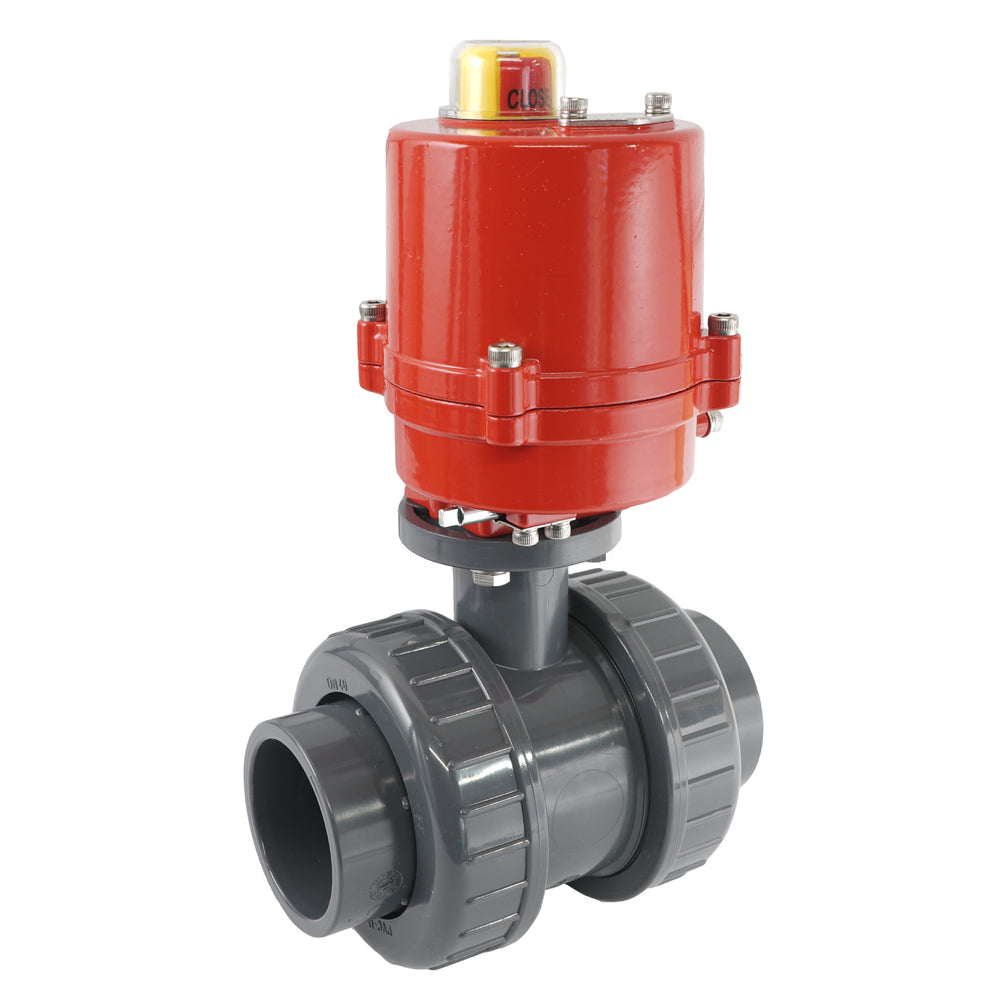

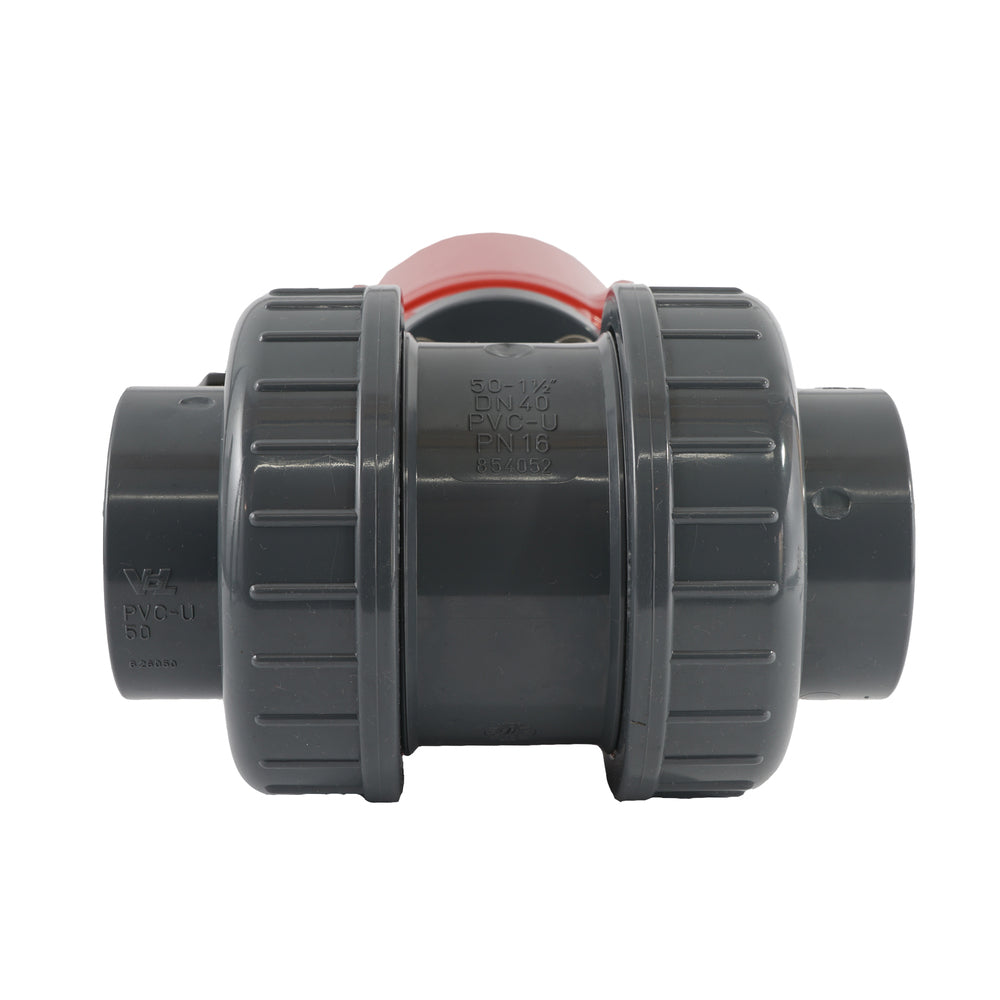

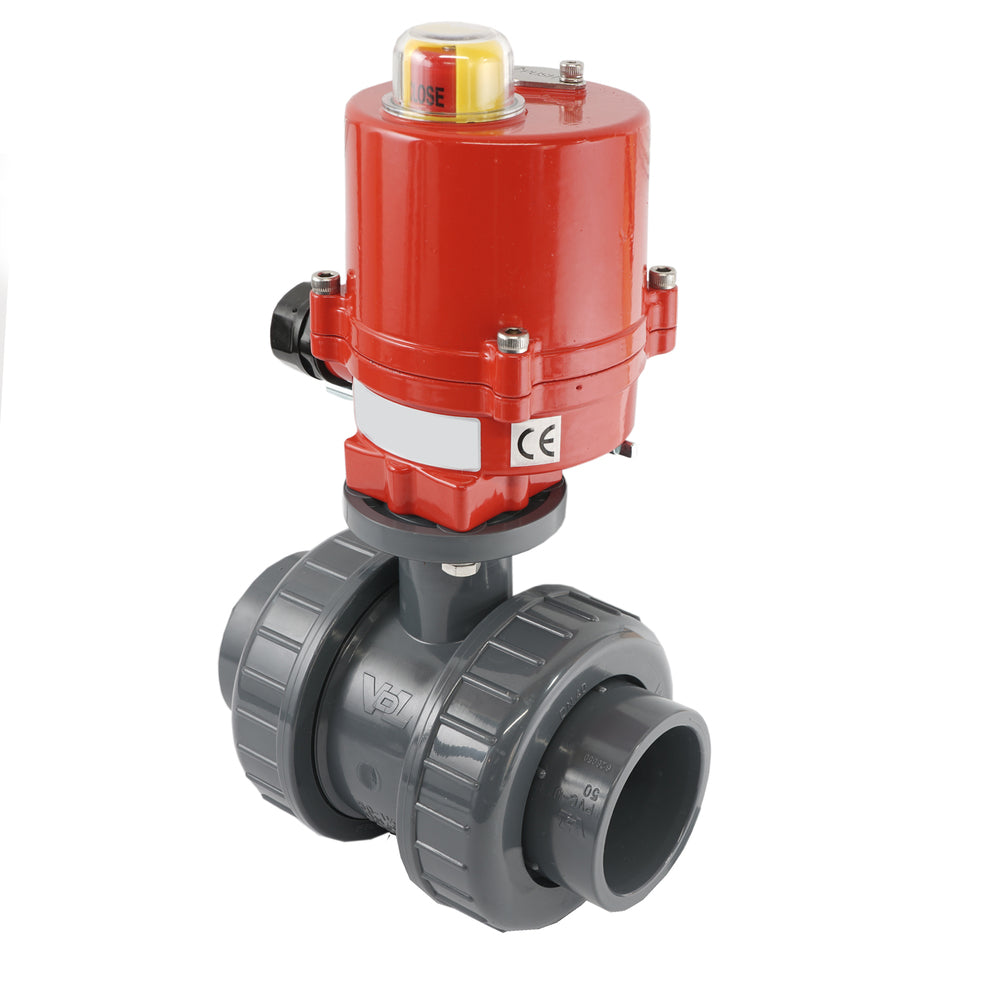

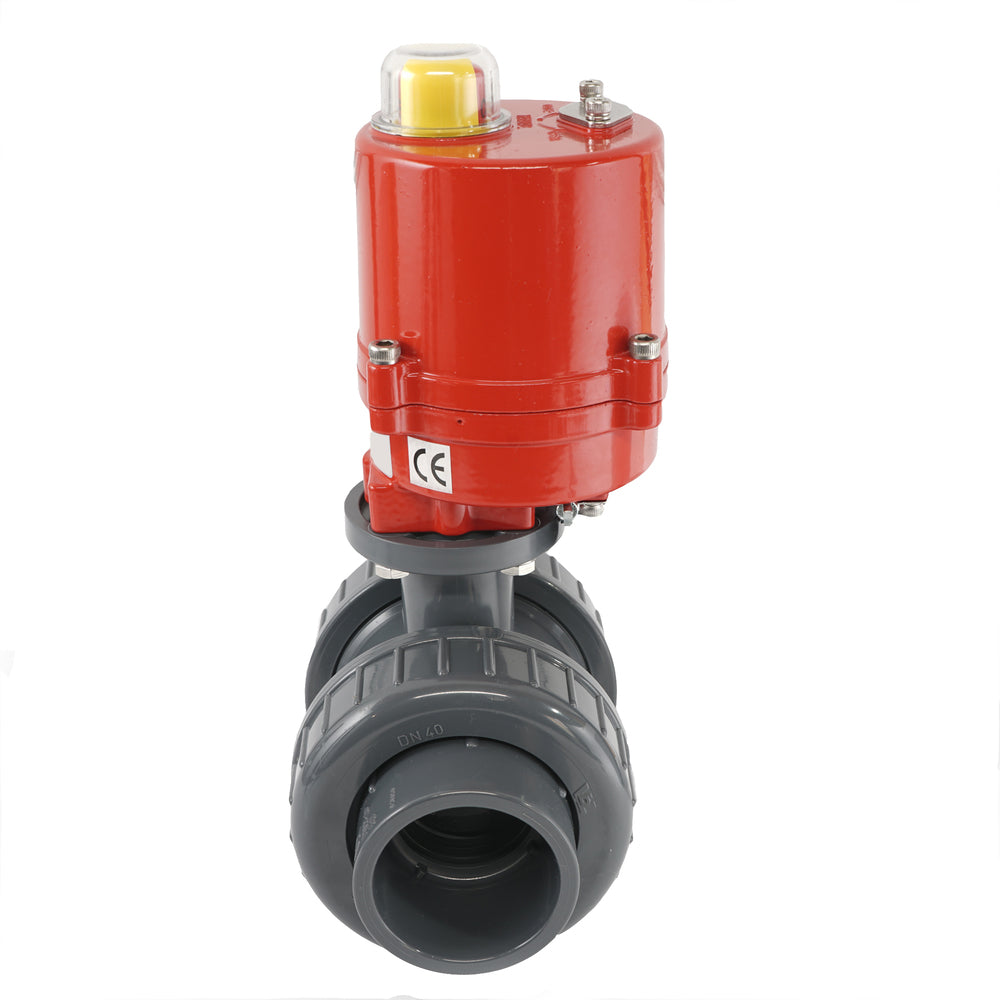

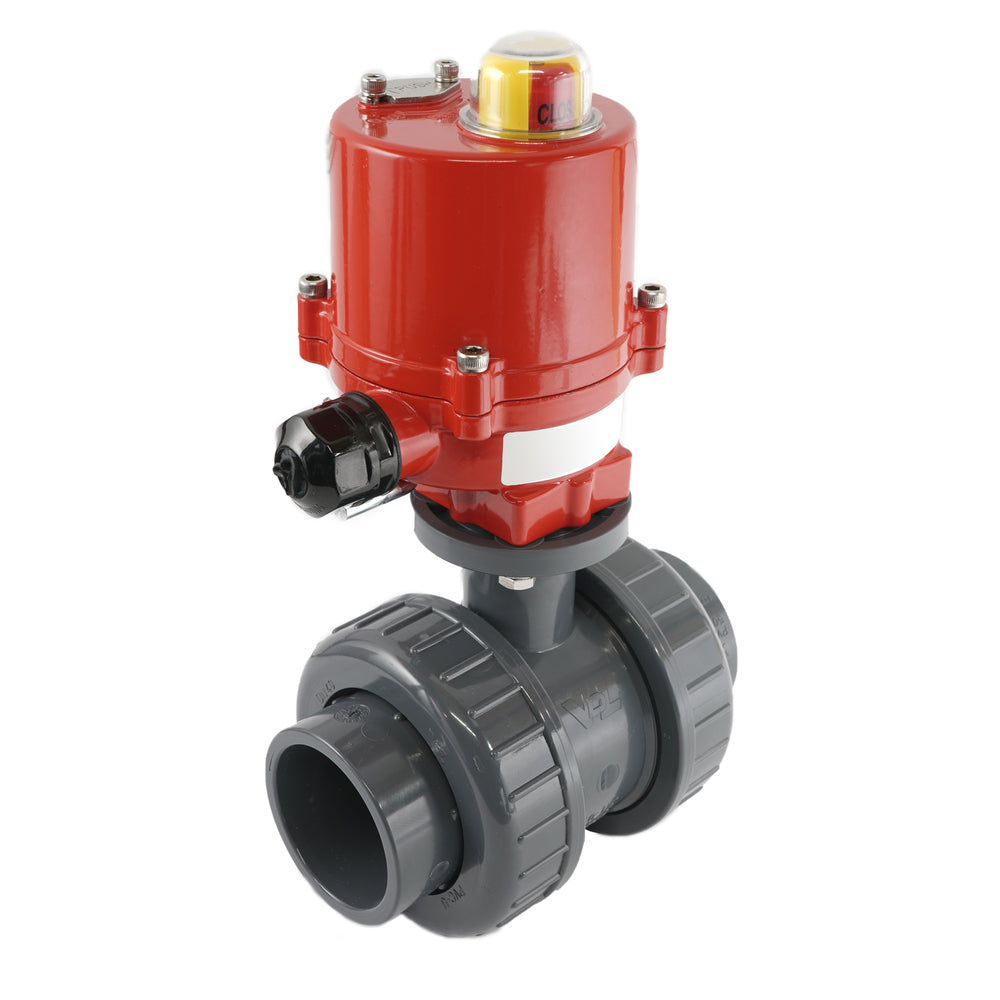

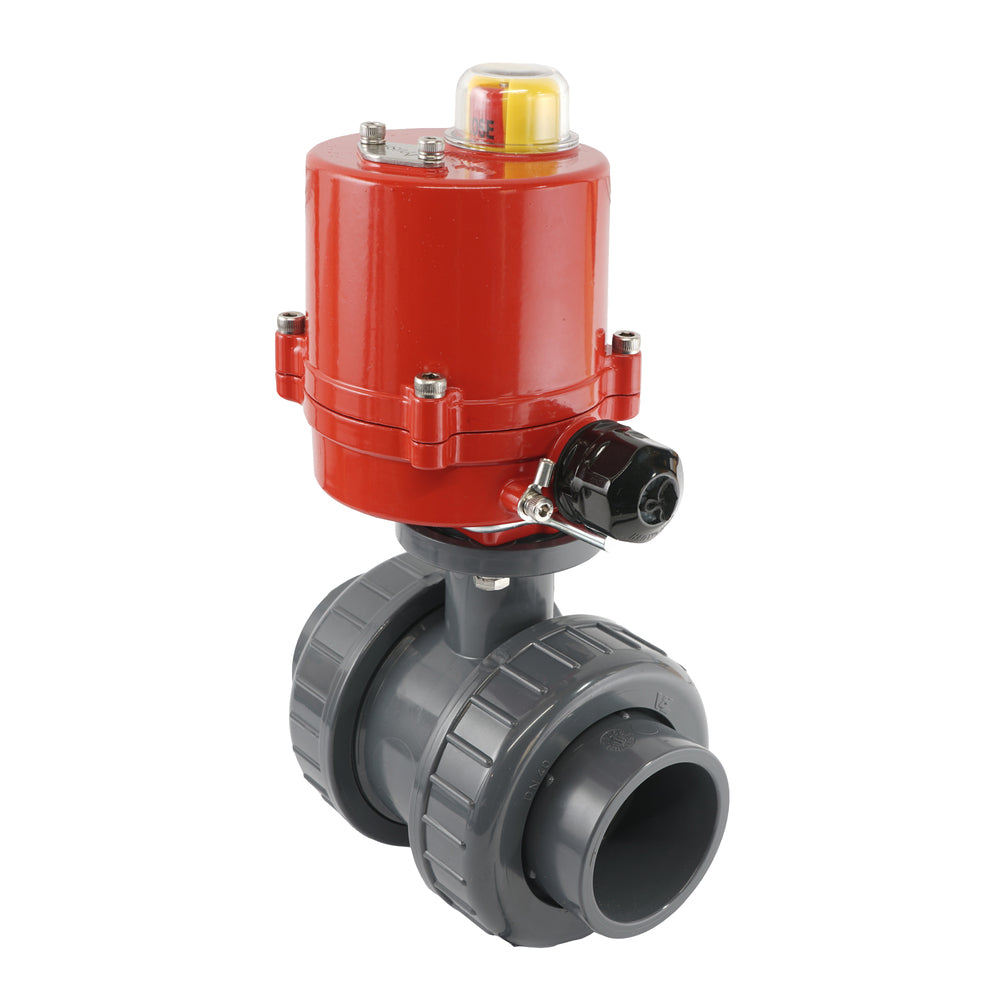

32mm 230V AC VDL 2 voies PVC vanne à bille électrique
Robinet à boisseau sphérique électrique 2 voies en PVC avec prises de solvant de 32 mm et actionneur puissant et économe en énergie 230V AC/DC (max 40Nm). Fluides de 0 à 60°C, pression max. 16 bar à 20°C. Corps de vanne en PVC avec sphère en PVC et sièges de vanne en EPDM. Le diamètre nominal est de 25 mm (passage intégral), la valeur Kv est de 42m3/h(700 l/min d'eau à dP=1 bar). Contrôle à 3 points. Rotation de 0 à 90° en seulement 8 secondes. Boîtier d'actionneur compact et robuste (IP67) avec indicateur de position. Fonction d'annulation manuelle et deux interrupteurs de fin de course supplémentaires pour le retour d'information sur la position.
- Prix normal
- €413,82
- Prix normal
- €344,85
Description
Ce robinet à boisseau sphérique électrique à 2 voies de Tameson, solide et économe en énergie, peut être utilisé pour fermer automatiquement des conduites de gaz ou de fluides. Le robinet a des prises de solvant de 32 mm avec une véritable conception d'union (orifice complet). Le corps de la vanne est en PVC avec une sphère en PVC et un joint en EPDM. L'actionneur est adapté aux alimentations électriques de 100 à 240 V en courant alternatif (50/60 Hz). L'actionneur est doté d'un boîtier robuste en aluminium (IP67, à condition qu'un câble approprié soit connecté) et délivre un couple maximal de 40 Nm. Rotation de 90 degrés (de la fermeture à l'ouverture) en 8 secondes. Lorsque la bille atteint une position finale, le moteur électrique est arrêté et aucune énergie n'est consommée. L'actionneur est équipé de deux interrupteurs de fin de course supplémentaires pour le retour de position. Les interrupteurs de fin de course sont positionnés à 0 et 90 degrés. Si nécessaire, la position angulaire des interrupteurs peut être ajustée par l'utilisateur. Un indicateur de position mécanique situé sur le dessus de l'actionneur indique la position de la vanne. L'actionneur est équipé d'une commande manuelle.
Principaux avantages
- Robinet à boisseau sphérique en PVC robuste avec manchons à solvant de 32 mm avec conception à union réelle
- Temps de commutation 8 secondes seulement
- Boîtier robuste de l'actionneur IP67
- Convient aux alimentations électriques de 100 à 240V AC
- Deux interrupteurs de fin de course supplémentaires pour le retour d'information sur la position
- Commande manuelle de secours
- Indicateur visuel clair de la position
Spécifications techniques
| Actionneur | Vanne À Bille | ||
|---|---|---|---|
| Référence de l'actionneur | AG-040-A | Robinet à boisseau sphérique réf : | 6P14P032 |
| Tension : | 100-240V AC (50/60Hz) | Le logement : | PVC |
| Nom./Max. Actuel : | 0.1/0.2 A | Le ballon : | PVC |
| Protection : | IP67 | Anneaux de siège : | EPDM |
| Cycle d'utilisation : | S2 30min. | Connexion : | Douilles à solvant de 32 mm |
| Ouverture/fermeture : | 4 s | Diamètre nominal : | 25 mm (DN) |
| Amb. Temp : | -1-10°C..50°C | Longueur d'installation : | 108 mm |
| Gamme : | 0-90° | Pression maximale (@20°C) : | 16 bars |
| Interrupteurs de fin de course supplémentaires : | 2 | Fonction : | 2 voies |
| Commande manuelle : | Oui | Température moyenne : | 0°C..60°C |
Applications
Cette vanne peut être utilisée en combinaison avec des gaz et des fluides. Les eaux (usées), les solutions chlorées (eau de mer, piscines) et l'eau distillée sont des exemples de milieux compatibles. Le PVC ne convient pas aux températures supérieures à 60°C. Le PVC convient également à de nombreux acides doux, alcalis et solutions salines. La pression maximale à température ambiante est de 16 bars. La température maximale autorisée diminue à des températures plus élevées. Le sens de la pression n'est pas important, le sens du flux peut être quelconque. La plage de température du milieu se situe entre 0°C et 60°C. En cas de températures élevées, il est recommandé d'installer le robinet dans un endroit ventilé. Il est possible d'installer la vanne dans un environnement humide à condition que tous les éléments, comme un câble électrique approprié, soient correctement fixés. Les vannes à bille peuvent être utilisées avec des fluides légèrement contaminés. Quelques exemples d'applications pour cette vanne sont le chauffage, la ventilation et la climatisation, l'irrigation, l'automatisation industrielle, la gestion de l'eau.
Schéma de câblage électrique
Suivez les instructions de sécurité et le manuel avant de commencer l'installation.L'actionneur peut être utilisé avec un courant alternatif (50/60Hz) de 100 volts à 240 volts. L'actionneur consomme 0,1A nominal, et 0,2A au couple maximal. Pour connecter un câble à l'actionneur, le couvercle doit être retiré à l'aide de quatre boulons. Le système fonctionne avec une commande à 3 points. Les bornes 1 et 2 sont connectées en permanence à l'alimentation électrique. Les bornes 3 et 4 sont utilisées pour fermer ou ouvrir la vanne. Le signal (phase/nul) aux bornes 3 et 4 doit être le même que celui de la borne 2. Ne jamais connecter 3 et 4 en même temps pour éviter les courts-circuits et les dommages. L'actionneur possède deux interrupteurs de fin de course internes. Dès que la position finale de l'actionneur est atteinte (0 ou 90 degrés), le moteur s'éteint et aucune énergie n'est consommée. En outre, l'actionneur comporte deux interrupteurs de fin de course supplémentaires à des fins de contrôle. La position angulaire des interrupteurs peut être modifiée. Il faut toujours relier la terre et ne pas utiliser les tuyaux comme terre.
Schéma de câblage électrique de l'actionneur AG-040-A.
Montage
Assurez-vous que la position de la bille et de l'actionneur est correctement réglée avant l'assemblage. L'actionneur est fourni avec deux adaptateurs pour connecter l'actionneur à l'arbre de la vanne. Monter l'actionneur sur la vanne à l'aide des boulons fournis. Il ne doit pas y avoir de jeu entre les deux brides. Utilisez notre gamme de raccords pour la connexion entre le tuyau et la vanne.
Dans la boîte
- Actionneur AG-040-A (câble non inclus)
- Adaptateur d'arbre de transmission (9x9mm, 11x11mm)
- 4 boulons M5x16mm et rondelles élastiques (pour la bride F03)
- 4 boulons M6x16mm et rondelles élastiques (pour les brides F04 et F05)
- Vanne à bille 6P14P032
Remarque : Ce produit est livré en pièces détachées, mais avec les accessoires de montage nécessaires.
