3-Way Sensor Controlled Electric PI-CCV Brass 11.4 m3/h 24V AC/DC EPDM 25bar/362psi Belimo

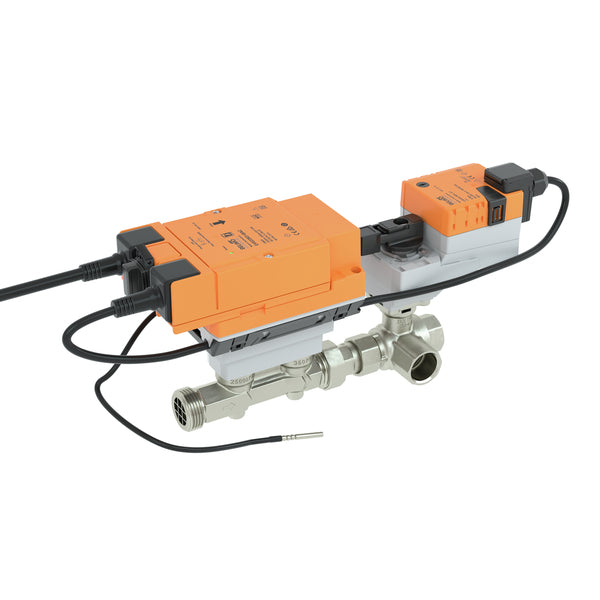

Cette vanne Belimo Energy Valve est composée d'une vanne de régulation caractérisée à 3 voies, d'un débitmètre volumétrique, de deux capteurs de température et d'un actionneur. La vanne est en laiton non traité et possède un joint EPDM. Le diamètre de l'alésage de la vanne est DN 32 et la taille du raccord est Rp 1 1/4 pouce et G 1 1/2 pouce avec des filetages femelles. Avec sa plaque de caractérisation intégrée, elle assure une régulation proportionnelle du débit, permettant une régulation précise et constante du débit de fluide. La différence de pression maximale est de 3.5 bar. La vanne peut fonctionner entre -10 et 120 °C. La valeur Kv de la vanne est de 11,4 m3/h, ce qui équivaut à une valeur Cv de 13,19 gpm. L'actionneur nécessite une tension d'alimentation de 24 V CA/CC. L'actionneur prend en charge les protocoles de communication BACnet MSTP/Modbus RTU/MP-Bus et fournit un retour de position précis dans la plage de 0-10 V ou 2-10 V CC, garantissant une régulation précise et réactive dans diverses applications. Le compteur d'énergie thermique est actuellement équipé d'un capteur (T2), tandis que l'installation du deuxième capteur (T1) est nécessaire du côté opposé du circuit d'eau sur site. L'actionneur a un indice de protection IP40. La direction de l'écoulement, indiquée par une flèche sur le boîtier, est d'une importance capitale pour éviter d'endommager la vanne à boisseau sphérique.

Avantages :

• La plaque de caractérisation intégrée assure un débit proportionnel, idéal pour les circuits de chauffage
• Actionneur modulant avec un signal de commande de 0-10 V ou 2-10 V CC
• Prise en charge de l'alimentation électrique via Ethernet (PoE) en option
• Compteur d'énergie thermique intégré pour surveiller la consommation d'énergie

Série :

La Belimo EV-KBAC/BAC est une vanne de régulation caractérisée qui est livrée avec un compteur d'énergie thermique et une régulation de débit ou de puissance commandée par capteur. Elle dispose d'une fonction de surveillance de la puissance et de l'énergie et est conçue pour être une vanne 2 voies/3 voies/6 voies avec filetage interne et externe, classée PN 25. Elle fonctionne sous une tension nominale de CA/CC 24 V et offre une régulation modulante, communicative et hybride. Idéale pour les systèmes d'eau froide et chaude fermés, elle facilite la régulation modulante des systèmes de traitement de l'air et de chauffage du côté de l'eau. Elle offre une communication Ethernet 10/100 Mbit/s, TCP/IP et un serveur web intégré. La communication est rendue possible via BACnet, Modbus, Belimo MP-Bus ou une régulation conventionnelle. La vanne prend en charge l'alimentation électrique via Ethernet (PoE) et peut convertir les signaux de capteur. Elle est disponible dans des tailles allant de DN15 à DN50.
