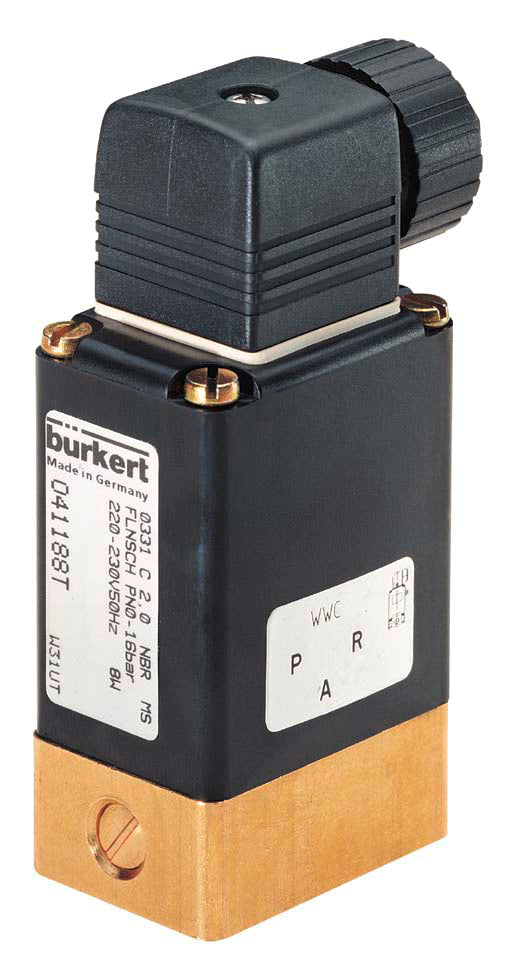

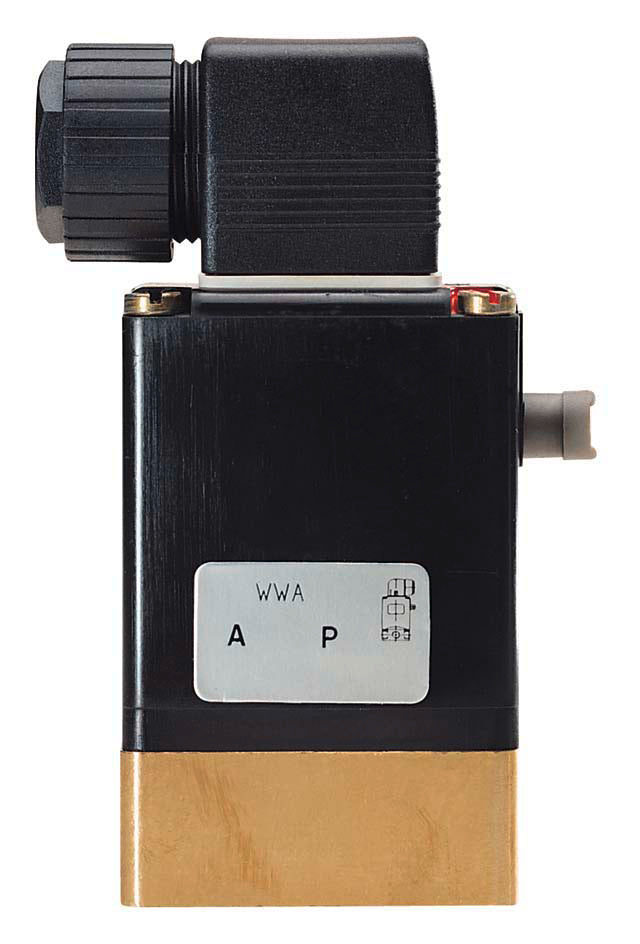

Électrovanne 3/2 Voies 32x46mm SFB Bride NC Laiton EPDM 0-10bar/145psi 24VDC 0331 53969
Électrovanne 3/2 voies Burkert (type 0331) avec bride SFB 32x46 mm et une bobine 24 V CC. La fonction de circuit de l'électrovanne est normalement fermée (tension = ouverte). La vanne est à fonctionnement direct, donc aucune pression différentielle n'est requise. Convient pour des températures maximales des médias de 90 °C (194 °F) et une plage de pression de 0 à 10 bar (145 psi). Boîtier en laiton avec joint EPDM et un diamètre d'orifice de 3 mm. La valeur Kv est de 0.12 m3/h (2.0 l/min à dp = 1 bar d'eau).
Remarque : connecteur DIN non inclus.
- Prix normal
- €182,39
- Prix normal
- €151,99
Description
Ceci est une électrovanne 3/2 voies à fonctionnement direct Burkert avec bride SFB 32x46 mm et une bobine 24 V CC. La vanne a un boîtier en laiton avec joint EPDM et une taille d'orifice de 3 mm. SFB est un design de bride spécifique à Burkert qui permet un montage compact de plusieurs vannes sur un collecteur. La fonction de circuit de l'électrovanne est normalement fermée, ce qui signifie que la vanne s'ouvre lorsque la tension est appliquée. Lorsque la vanne est fermée, le port de sortie se connecte à un troisième port d'échappement. Comme elle est à fonctionnement direct, aucune pression différentielle sur la vanne n'est nécessaire pour l'ouvrir. Convient pour une plage de pression de 0 à 10 bar (145 psi) et une température maximale de 90 °C (194 °F). La vanne a une valeur Kv de 0.12 m3/h, ce qui correspond à un débit de 2 l/min à une pression différentielle de 1 bar (pour l'eau). En unités impériales : Cv = 0.14, ce qui signifie 0.14 GPM @ 1 psi de chute de pression. Pour de nombreuses applications, il suffit de sélectionner une vanne en fonction de la taille du filetage et du diamètre de l'orifice. Pour un dimensionnement plus précis, utilisez la valeur Kv avec notre calculateur de dimensionnement de vanne. Le boîtier en laiton est durable, convient pour des fluides neutres et résiste à de nombreux produits chimiques. Veuillez noter que les pièces internes de la vanne, telles que le plongeur en acier inoxydable et les ressorts, sont également en contact avec le médium et doivent être chimiquement compatibles. Consultez notre tableau de résistance chimique pour vérifier la compatibilité du boîtier et des joints avec le médium.
Avantages :
- Les électrovannes s'ouvrent et se ferment très rapidement par rapport à de nombreux autres types de vannes
- Le design de bride SFB permet un montage compact de plusieurs vannes sur un collecteur
Inconvénients :
- EPDM n'est pas adapté aux huiles et aux graisses
- Les électrovannes sont très sensibles à la saleté et ne peuvent être utilisées qu'avec des liquides et des gaz propres
- La bobine peut devenir chaude lorsqu'elle est alimentée. Un environnement bien ventilé est recommandé
- Connecteur DIN non inclus
Série :
La vanne Bürkert 0331 est une vanne à armature pivotante à action directe, séparée par le média. Orifices jusqu'à DN 4 et plages de pression de 0 à 16 bar. La caractéristique distincte de cette vanne par rapport au modèle 0330 est l'absence de filetage, remplacé par une connexion de bride SFB (design de bride spécifique Bürkert) en bas. Cette bride peut être utilisée pour monter la vanne sur un collecteur ou pour monter sur une vanne plus grande (par exemple, le Type 5282) et agir comme une vanne pilote. La vanne 0331 est disponible en versions 2/2 et 3/2 voies. Les versions 3/2 voies sont disponibles en tant que normalement ouvertes, normalement fermées, distributeur ou vanne de mélange. Le design séparé par le média rend cette vanne adaptée aux médias agressifs ou légèrement contaminés. Le boîtier en laiton standard satisfait à toutes les exigences européennes en matière d'eau potable. La 0331 est équipée d'un fonctionnement manuel pour la mise en service et les tests. Des versions approuvées ATEX pour les explosions sont également disponibles.
Veuillez noter : ce produit est fabriqué sur commande et ne peut malheureusement pas être retourné.
