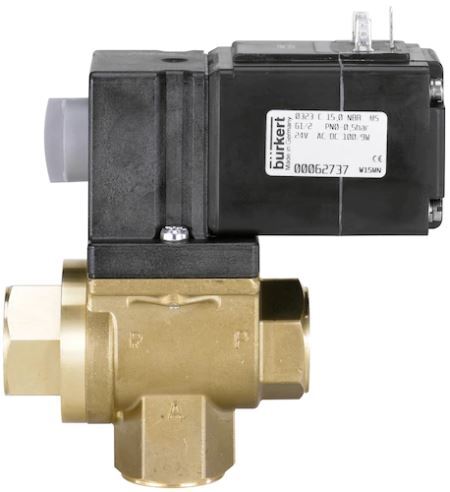

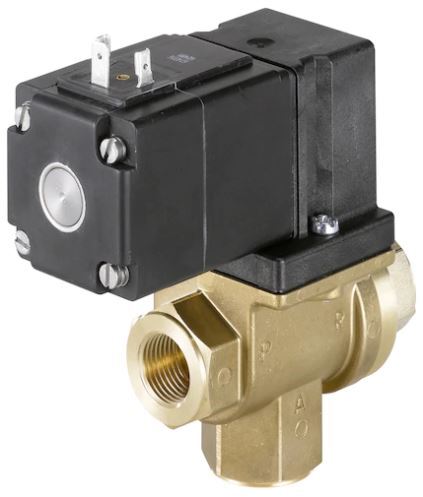

Électrovanne 3/2 Voies G3/8'' NC Laiton NBR 0-1bar/15psi 24VAC/DC Vide 0131 48997
Électrovanne 3/2 voies Burkert (type 0131) avec filetage G 3/8 pouces et une bobine 24 V AC/DC. La fonction de circuit de l'électrovanne est normalement fermée (tension = ouverte). La vanne est à fonctionnement direct, donc aucune pression différentielle n'est requise. Convient pour des médias légèrement contaminés et agressifs (séparation des médias). Convient pour des températures maximales des médias de 90 °C (194 °F) et une plage de pression de 0 à 1 bar (15 psi). Boîtier en laiton avec joint NBR et un diamètre d'orifice de 10 mm. La valeur Kv est de 2 m3/h (33,34 l/min à dp = 1 bar d'eau). Fonction de surpassement manuel. Convient pour le vide.
Remarque : connecteur DIN non inclus.
- Prix normal
- €652,79
- Prix normal
- €543,99
Description
Ceci est une électrovanne 3/2 voies Burkert à fonctionnement direct avec filetage G 3/8 pouces et une bobine 24 V AC/DC. La vanne a un boîtier en laiton avec joint NBR et une taille d'orifice de 10 mm. La fonction de circuit de l'électrovanne est normalement fermée, ce qui signifie que la vanne s'ouvre lorsque la tension est appliquée. Lorsque la vanne est fermée, le port de sortie se connecte à un troisième port d'échappement. Comme elle est à fonctionnement direct, aucune pression différentielle sur la vanne n'est nécessaire pour l'ouvrir. Convient pour une plage de pression de 0 à 1 bar (15 psi) et une température maximale de 90 °C (194 °F). La vanne a une valeur Kv de 2 m3/h, ce qui correspond à un débit de 33 l/min à une pression différentielle de 1 bar (pour l'eau). En unités impériales : Cv = 2, ce qui signifie 2 GPM @ 1 psi de chute de pression. Pour de nombreuses applications, il suffit de sélectionner une vanne en fonction de la taille du filetage et du diamètre de l'orifice. Pour un dimensionnement plus précis, utilisez la valeur Kv avec notre calculateur de dimensionnement de vanne facile à utiliser. Ce modèle est séparé par les médias. Cela signifie que les pièces mobiles telles que le ressort sont séparées des médias par un diaphragme flexible, ce qui permet d'utiliser des médias légèrement contaminés et agressifs. Le boîtier en laiton est durable, adapté aux fluides neutres et résistant à de nombreux produits chimiques. Veuillez noter que les pièces internes de la vanne, telles que le plongeur en acier inoxydable et les ressorts, sont également en contact avec le milieu et doivent être chimiquement compatibles. Consultez notre tableau de résistance chimique pour vérifier la compatibilité du boîtier et des joints avec le milieu. La fonction de surpassement manuel peut être utilisée pour mettre le système en service. Convient pour les applications sous vide. La vanne a une classification IP65 si elle est correctement connectée. La vanne est équipée d'une fonction "kick-and-drop", qui fournit un courant d'appel élevé pour commuter la vanne, puis réduit à un faible courant de maintien pour garder la vanne en position. Cela entraîne une réduction significative de la consommation d'énergie.
Avantages :
- Convient pour les applications sous vide
- Des médias agressifs sont possibles grâce à la conception séparée des médias
- Le surpassement manuel est idéal pour la mise en service et en cas de coupure de courant
- Électronique de pointe et de maintien permettant une faible consommation d'énergie en fournissant un courant élevé pour ouvrir la vanne, qui diminue ensuite à un faible courant de maintien
- Bonne protection contre l'environnement grâce à la classification IP65
- Les électrovannes s'ouvrent et se ferment très rapidement par rapport à de nombreux autres types de vannes
Inconvénients :
- Les électrovannes sont très sensibles à la saleté et ne peuvent être utilisées qu'avec des liquides et des gaz propres
- La bobine peut devenir chaude lorsqu'elle est alimentée. Un environnement bien ventilé est recommandé
- Connecteur DIN non inclus
Série :
La vanne Bürkert 0131 est une vanne à bascule à action directe. Son boîtier peut être en PVC, laiton ou PVDF. La vanne est disponible en tailles avec des diamètres allant jusqu'à DN 25 et peut fonctionner de 0 à 3 bar selon la version. Grâce à la séparation par diaphragme entre l'actionneur et le corps de fluide, des médias agressifs tels que des acides et des solutions alcalines peuvent également être contrôlés en toute sécurité. Les variantes DC offrent une efficacité énergétique, ce qui peut contribuer à une durée de vie plus longue. La vanne dispose d'un système de bobine résistant aux vibrations. Un système de retour de position électrique détermine l'état de la vanne.
Veuillez noter : ce produit est fabriqué sur commande et ne peut malheureusement pas être retourné.
