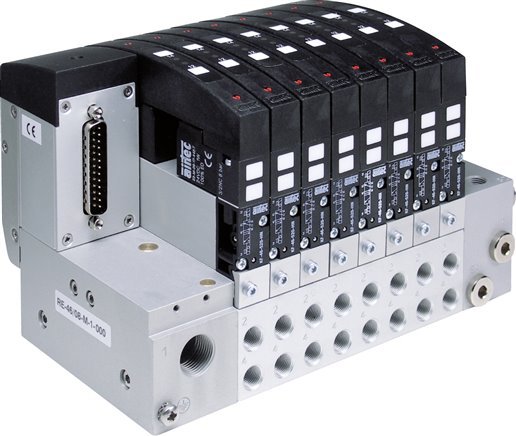

24x Terminal de distributeurs pneumatiques 24V DC 3-8bar/42-112psi Profibus DP Airtec

Chaque station dispose d'un indicateur d'état LED et d'un circuit de protection. Toutes les stations peuvent être équipées de vannes du modèle RE46. Une station peut accueillir des vannes 2 x 3/2 voies, 1 x 5/2 voies ou 1 x 5/3 voies. Toutes les vannes reçoivent de l'air comprimé (raccord 1) directement par l'avant. Toutes les vannes reçoivent l'air d'un seul orifice (1) situé à l'avant. Les orifices des appareils (2+4) pour toutes les vannes se trouvent également sur la face avant. Toutes les vannes partagent les mêmes conduits de ventilation (3+5) qui sont situés sur le dessus et le côté. Les orifices de ventilation G3/8" sont fermés par des bouchons à la livraison.

La fonction des valves détermine la façon dont elles sont placées. Montez les vannes dans cet ordre, en commençant par le connecteur multipolaire : 5/3 voies, 5/2 voies, 3/2 voies et ensuite des plaques aveugles. Vous devez commander les valves et le câble de connexion séparément. Les câbles multipolaires peuvent être utilisés pour contrôler jusqu'à 20 stations au maximum.

Pour :

• Raccordement rapide et simple grâce à la connexion multipolaire ou bus
• Conception compacte et modulaire
• Sûr et robuste grâce aux circuits de protection, aux indicateurs LED et à la norme IP 65.
• Remplacement facile des valves sans démontage du terminal
• Equipez chaque station de deux vannes 3/2, d'une vanne 5/2 (monostable ou bi-stable) ou d'une vanne 5/3.
