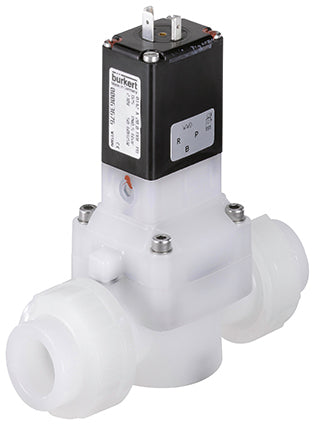

Électrovanne 20mm Manchon Soudé NC Plastique FKM 0.5-6bar/7-87psi 230VAC 142 88665

Ceci est une électrovanne 2/2 voies à fonctionnement indirect Burkert avec manchons soudés de 20 mm et une bobine de 230 V AC. La vanne a un boîtier en plastique avec joint FKM et une taille d'orifice de 15 mm. La fonction de circuit de l'électrovanne est normalement fermée, ce qui signifie que la vanne s'ouvre lorsque la tension est appliquée. Convient pour une plage de pression de 0.5 à 6 bar (7 à 87 psi) et une température maximale de 70 °C (158 °F). La vanne a une valeur Kv de 5 m3/h, ce qui correspond à un débit de 83 l/min à une pression différentielle de 1 bar (pour l'eau). En unités impériales : Cv = 6, ce qui signifie 6 GPM à 1 psi de chute de pression. Pour de nombreuses applications, il suffit de sélectionner une vanne en fonction de la taille du filetage et du diamètre de l'orifice. Pour un dimensionnement plus précis, utilisez la valeur Kv avec notre calculateur de dimensionnement de vanne. Ce modèle est séparé des médias. Cela signifie que les pièces mobiles comme le ressort sont séparées des médias par un diaphragme flexible, ce qui permet d'utiliser des médias légèrement contaminés et agressifs. Le joint FKM (caoutchouc fluoré ou Viton) a d'excellentes propriétés chimiques, est adapté à la plupart des huiles et des solvants, mais ne peut pas supporter l'eau chaude ou la vapeur. Veuillez noter que les pièces internes de la vanne, telles que le plongeur en acier inoxydable et les ressorts, sont également en contact avec le milieu et doivent être chimiquement compatibles. Consultez notre tableau de résistance chimique pour vérifier la compatibilité du boîtier et des joints avec le milieu. La fonction de surpassement manuel peut être utilisée pour mettre le système en service. La vanne a une classification IP65 si elle est correctement connectée.

Avantages :

• Les médias agressifs sont possibles grâce au design séparé des médias
• Le surpassement manuel est idéal pour la mise en service et en cas de coupure de courant
• Bonne protection contre l'environnement grâce à la classification IP65
• Les électrovannes s'ouvrent et se ferment très rapidement par rapport à de nombreux autres types de vannes

Inconvénients :

• Pas adapté pour de faibles pressions différentielles (< 0.5 bar). En cas de faible pression ou de vide, envisagez une électrovanne (semi-)directe
• Les électrovannes sont très sensibles à la saleté et ne peuvent être utilisées qu'avec des liquides et des gaz propres
• La bobine peut devenir chaude lorsqu'elle est alimentée. Un environnement bien ventilé est recommandé
• Connecteur DIN non inclus

Série :

La vanne Bürkert 0142 est une vanne à fonctionnement indirect avec un diamètre de port de DN 15 à DN 50 avec des manchons soudés à double union. Une pression différentielle minimale de 0.5 bar est requise pour que cette vanne à fonctionnement indirect fonctionne. Le boîtier est en PVC par défaut. Le PVDF est disponible sur demande et convient à des températures plus élevées que le PVC. Les options par défaut pour les matériaux d'étanchéité sont EPDM et FKM. La séparation du milieu avec les pièces mobiles de la vanne en fait une bonne solution pour des médias agressifs ou légèrement contaminés. La vanne s'ouvre et se ferme en déplaçant un diaphragme flexible. La vanne pilote 3/2 peut être facilement convertie de la fonction normalement fermée à normalement ouverte en faisant pivoter le siège principal de 180 degrés. Toutes les vannes 0142 sont livrées avec une fonction de surpassement manuel pour la mise en service et les tests. Un retour d'information de position électrique est en option.

Veuillez noter : ce produit est fabriqué sur commande et ne peut malheureusement pas être retourné.
