Belimo Capteur Contrôlé PI-CCV DN80 Bride Kvs39.6 24VAC/DC BACnet/Modbus/MP-Bus EP080F+MOD

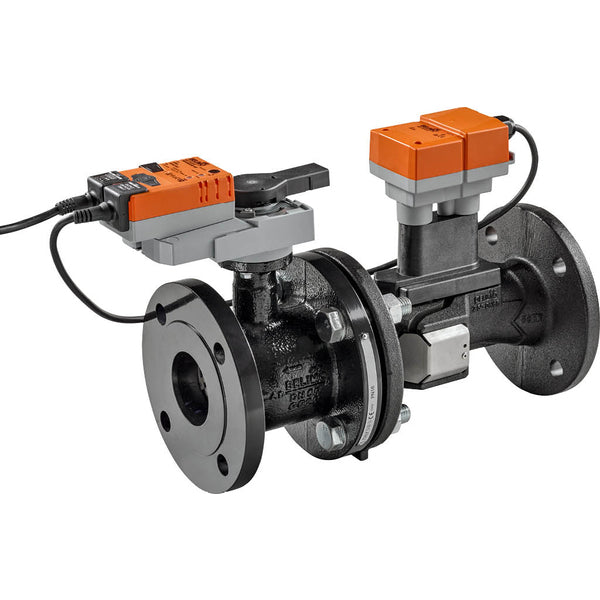

Cette vanne d'énergie Belimo se compose d'une vanne de régulation caractérisée à 2 voies, d'un débitmètre volumétrique, de capteurs de température et d'un actionneur. La vanne est en fonte et possède un joint EPDM. Le diamètre d'alésage de la vanne est de DN 80 et la taille de la bride est de DN 80. Grâce à son disque de caractérisation intégré, il assure un contrôle du débit à pourcentage égal, ce qui permet une régulation précise et constante du débit du fluide. La pression différentielle maximale est de 3.5 bars. La vanne peut fonctionner entre -10 et 120 °C (14 à 248 °F). La valeur Kv de la vanne est de 39,6 m3/h, ce qui équivaut à une valeur Cv de 45,82 gpm. L'actionneur nécessite une tension d'alimentation de 24 V AC/DC. L'actionneur prend en charge les protocoles de communication BACnet MSTP/Modbus RTU/MP-Bus et fournit un retour de position précis dans la plage de 0 à 10 V ou de 2 à 10 V CC, garantissant un contrôle précis et réactif dans diverses applications. L'actionneur a un indice de protection IP54. Le sens d'écoulement, indiqué par une flèche sur le boîtier, est d'une importance capitale pour éviter d'endommager le robinet à boisseau sphérique.
- Prix normal
- €4.187,99
- Prix normal
- €3.489,99
Description
Cette vanne d'énergie Belimo se compose d'une vanne de régulation caractérisée à 2 voies, d'un débitmètre volumétrique, de capteurs de température et d'un actionneur. La vanne est en fonte et possède un joint EPDM. Le diamètre d'alésage de la vanne est de DN 80 et la taille de la bride est de DN 80. Grâce à son disque de caractérisation intégré, il assure un contrôle du débit à pourcentage égal, ce qui permet une régulation précise et constante du débit du fluide. La pression différentielle maximale est de 3.5 bars. La vanne peut fonctionner entre -10 et 120 °C (14 à 248 °F). La valeur Kv de la vanne est de 39,6 m3/h, ce qui équivaut à une valeur Cv de 45,82 gpm. L'actionneur nécessite une tension d'alimentation de 24 V AC/DC. L'actionneur prend en charge les protocoles de communication BACnet MSTP/Modbus RTU/MP-Bus et fournit un retour de position précis dans la plage de 0 à 10 V ou de 2 à 10 V CC, garantissant un contrôle précis et réactif dans diverses applications. L'actionneur a un indice de protection IP54. Le sens d'écoulement, indiqué par une flèche sur le boîtier, est d'une importance capitale pour éviter d'endommager le robinet à boisseau sphérique.
Pour :
- Le disque de caractérisation intégré garantit un contrôle du débit à pourcentage égal
- Actionneur modulant avec un signal de commande de 0-10 V ou 2-10 V DC
- Compteur d'énergie thermique intégré pour le contrôle de la consommation d'énergie
Série:
La série EP-F-MOD de Belimo est une vanne de régulation caractérisée à 2 voies, à brides, avec régulation du débit par capteur, adaptée aux systèmes fermés d'eau froide et d'eau chaude. Il fonctionne avec une tension nominale de 24 V CA/CC et utilise des commandes modulantes, communicantes et hybrides. Cette série est idéale pour la régulation modulante des systèmes de traitement de l'air et de chauffage côté eau. La communication est facilitée par BACnet MS/TP, Modbus RTU, Belimo-MP-Bus ou une commande conventionnelle. En outre, il convertit les signaux de capteurs actifs et les contacts de commutation. Disponible de DN65 à 100, il offre une grande polyvalence pour répondre aux exigences de différents systèmes.
