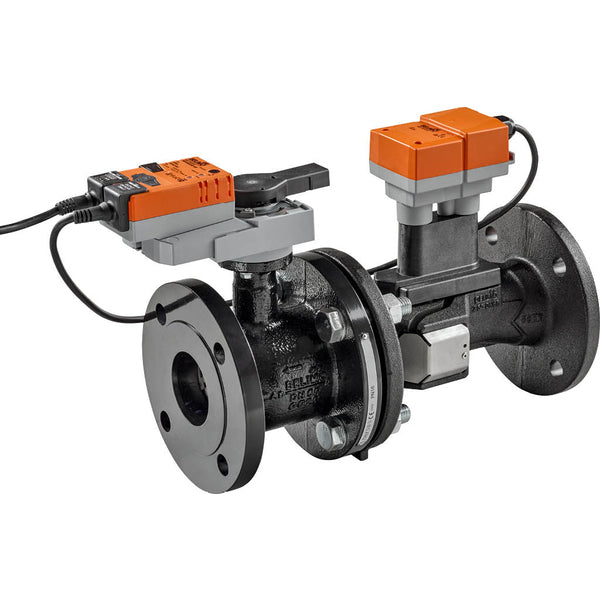

Capteur Belimo Contrôlé PI-CCV DN80 Bride Kvs39.6 24VAC/DC MP-Bus EP080F+MP
Cette vanne d'énergie Belimo se compose d'une vanne de régulation caractérisée à 2 voies, d'un débitmètre volumétrique, de capteurs de température et d'un actionneur. La vanne est en fonte et possède un joint EPDM. Le diamètre d'alésage de la vanne est de DN 80 et la taille de la bride est de DN 80. Grâce à son disque de caractérisation intégré, il assure un contrôle du débit à pourcentage égal, ce qui permet une régulation précise et constante du débit du fluide. La pression différentielle maximale est de 3.5 bars. La vanne peut fonctionner entre -10 et 120 °C (14 à 248 °F). La valeur Kv de la vanne est de 39,6 m3/h, ce qui équivaut à une valeur Cv de 45,82 gpm. L'actionneur nécessite une tension d'alimentation de 24 V AC/DC. L'actionneur prend en charge les protocoles de communication MP-Bus et fournit un retour d'information précis sur la position dans la plage de 0 à 10 V ou de 2 à 10 V CC, garantissant un contrôle précis et réactif dans diverses applications. L'actionneur a un indice de protection IP54. Le sens d'écoulement, indiqué par une flèche sur le boîtier, est d'une importance capitale pour éviter d'endommager le robinet à boisseau sphérique.
- Prix normal
- €4.046,39
- Prix normal
- €3.371,99
Description
Cette vanne d'énergie Belimo se compose d'une vanne de régulation caractérisée à 2 voies, d'un débitmètre volumétrique, de capteurs de température et d'un actionneur. La vanne est en fonte et possède un joint EPDM. Le diamètre d'alésage de la vanne est de DN 80 et la taille de la bride est de DN 80. Grâce à son disque de caractérisation intégré, il assure un contrôle du débit à pourcentage égal, ce qui permet une régulation précise et constante du débit du fluide. La pression différentielle maximale est de 3.5 bars. La vanne peut fonctionner entre -10 et 120 °C (14 à 248 °F). La valeur Kv de la vanne est de 39,6 m3/h, ce qui équivaut à une valeur Cv de 45,82 gpm. L'actionneur nécessite une tension d'alimentation de 24 V AC/DC. L'actionneur prend en charge les protocoles de communication MP-Bus et fournit un retour d'information précis sur la position dans la plage de 0 à 10 V ou de 2 à 10 V CC, garantissant un contrôle précis et réactif dans diverses applications. L'actionneur a un indice de protection IP54. Le sens d'écoulement, indiqué par une flèche sur le boîtier, est d'une importance capitale pour éviter d'endommager le robinet à boisseau sphérique.
Pour :
- Le disque de caractérisation intégré garantit un contrôle du débit à pourcentage égal
- Actionneur modulant avec un signal de commande de 0-10 V ou 2-10 V DC
- Compteur d'énergie thermique intégré pour le contrôle de la consommation d'énergie
Série:
La série EP-F-MP de Belimo se caractérise par une vanne de régulation à 2 voies avec régulation du débit par capteur. Il comporte une bride et est classé PN 16 (EPIV). La vanne fonctionne avec une tension nominale AC/DC de 24 V et dispose d'une commande modulante et communicante. Il est conçu pour les systèmes fermés d'eau froide et d'eau chaude et pour la régulation modulante des systèmes de traitement de l'air et de chauffage du côté de l'eau. La communication est possible par le biais du bus MP de Belimo ou d'une commande conventionnelle. En outre, il est capable de convertir des signaux de capteurs actifs et des contacts de commutation. Les tailles vont de DN65 à 100.
