Capteur Belimo Contrôlé PI-CCV DN65 Bride Kvs28.8 24VAC/DC Cas De Défaillance MP-Bus EP065F+KMP

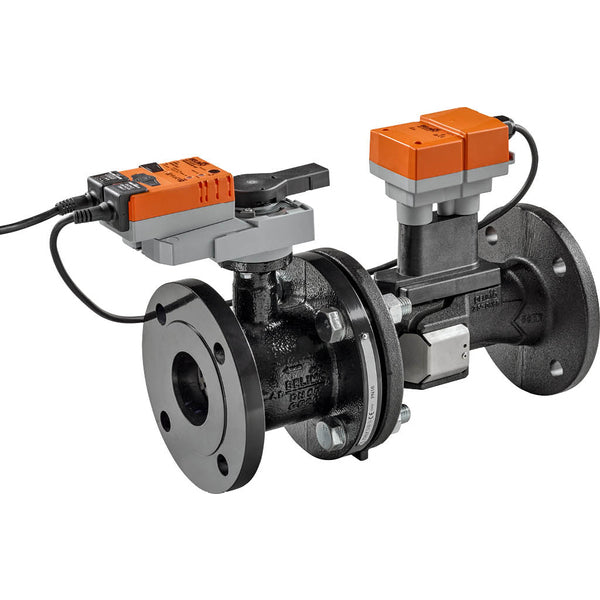

Cette vanne d'énergie Belimo se compose d'une vanne de régulation caractérisée à 2 voies, d'un débitmètre volumétrique, de capteurs de température et d'un actionneur. La vanne est en fonte et possède un joint EPDM. Le diamètre de l'alésage de la vanne est de DN 65 et la taille de la bride est de DN 65. Grâce à son disque de caractérisation intégré, il assure un contrôle du débit à pourcentage égal, ce qui permet une régulation précise et constante du débit du fluide. La pression différentielle maximale est de 3.5 bars. La vanne peut fonctionner entre -10 et 120 °C (14 à 248 °F). La valeur Kv de la vanne est de 28,8 m3/h, ce qui équivaut à une valeur Cv de 33,32 gpm. L'actionneur nécessite une tension d'alimentation de 24 V AC/DC. L'actionneur prend en charge les protocoles de communication MP-Bus et fournit un retour d'information précis sur la position dans la plage de 0 à 10 V ou de 2 à 10 V CC, garantissant un contrôle précis et réactif dans diverses applications. Le bouton rotatif permet de régler la position de sécurité entre 0 % et 100 % par incréments de 10 %. Il contrôle l'angle de rotation. En cas de panne de courant, l'actionneur se met dans la position de sécurité choisie. L'actionneur a un indice de protection IP54. Le sens d'écoulement, indiqué par une flèche sur le boîtier, est d'une importance capitale pour éviter d'endommager le robinet à boisseau sphérique.
- Prix normal
- €4.328,39
- Prix normal
- €3.606,99
Description
Cette vanne d'énergie Belimo se compose d'une vanne de régulation caractérisée à 2 voies, d'un débitmètre volumétrique, de capteurs de température et d'un actionneur. La vanne est en fonte et possède un joint EPDM. Le diamètre de l'alésage de la vanne est de DN 65 et la taille de la bride est de DN 65. Grâce à son disque de caractérisation intégré, il assure un contrôle du débit à pourcentage égal, ce qui permet une régulation précise et constante du débit du fluide. La pression différentielle maximale est de 3.5 bars. La vanne peut fonctionner entre -10 et 120 °C (14 à 248 °F). La valeur Kv de la vanne est de 28,8 m3/h, ce qui équivaut à une valeur Cv de 33,32 gpm. L'actionneur nécessite une tension d'alimentation de 24 V AC/DC. L'actionneur prend en charge les protocoles de communication MP-Bus et fournit un retour d'information précis sur la position dans la plage de 0 à 10 V ou de 2 à 10 V CC, garantissant un contrôle précis et réactif dans diverses applications. Le bouton rotatif permet de régler la position de sécurité entre 0 % et 100 % par incréments de 10 %. Il contrôle l'angle de rotation. En cas de panne de courant, l'actionneur se met dans la position de sécurité choisie. L'actionneur a un indice de protection IP54. Le sens d'écoulement, indiqué par une flèche sur le boîtier, est d'une importance capitale pour éviter d'endommager le robinet à boisseau sphérique.
Pour :
- Le disque de caractérisation intégré garantit un contrôle du débit à pourcentage égal
- L'actionneur est équipé d'une fonction de sécurité intégrée.
- Actionneur modulant avec un signal de commande de 0-10 V ou 2-10 V DC
- Compteur d'énergie thermique intégré pour le contrôle de la consommation d'énergie
Série:
La série EP-F-KMP de Belimo se compose de vannes de régulation caractérisées par une régulation de débit commandée par capteur avec sécurité intégrée. Ces vannes à 2 voies, à bride, PN 16 ont une tension nominale de 24 V AC/DC et offrent une commande modulante et communicante. Ils sont conçus pour les systèmes fermés d'eau froide et d'eau chaude et pour la régulation modulante des systèmes de traitement de l'air et de chauffage du côté de l'eau. La communication se fait par le biais du Belimo MP-Bus ou d'une commande conventionnelle. La série peut convertir des signaux de capteurs actifs et des contacts de commutation. Les tailles vont de DN65 à 100.
