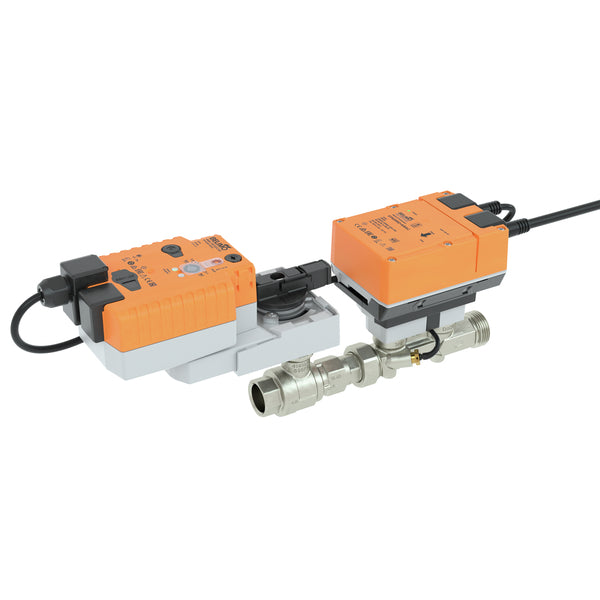

Belimo Capteur Contrôlé PI-CCV Bride 1/2x3/4 Kvs2.8 24VAC/DC Sûr en Cas de Défaillance BACnet/Modbus/MP-Bus EP015R2+KBAC

Cette vanne Belimo Energy Valve est composée d'une vanne de régulation caractérisée à 2 voies, d'un débitmètre volumétrique, de capteurs de température et d'un actionneur. La vanne est en laiton et possède un joint EPDM. Le diamètre de l'alésage de la vanne est DN 15 et la taille du raccord est Rp 1/2 pouce et G 3/4 pouce avec des filetages femelles. Grâce à son disque de caractérisation intégré, elle assure une régulation proportionnelle du débit, permettant une régulation précise et constante du flux de fluide. La différence de pression maximale est de 3.5 bar. La vanne peut fonctionner entre -10 et 120 °C. La valeur Kv de la vanne est de 2,8 m3/h, ce qui équivaut à une valeur Cv de 3,24 gpm. L'actionneur nécessite une tension d'alimentation de 24 V CA/CC. L'actionneur prend en charge les protocoles de communication BACnet MSTP/Modbus RTU/MP-Bus et fournit un retour de position précis dans la plage de 0 à 10 V ou 2 à 10 V CC, garantissant un contrôle précis et réactif dans diverses applications. Le bouton rotatif vous permet de définir la position de sécurité entre 0% et 100% par incréments de 10%. Il contrôle l'angle de rotation. En cas de panne de courant, l'actionneur se déplacera vers la position de sécurité choisie. L'actionneur a une classe de protection IP54. La direction de l'écoulement, indiquée par une flèche sur le boîtier, est d'une importance capitale pour éviter d'endommager la vanne à boisseau sphérique.

Avantages :

• Le disque de caractérisation intégré assure un débit proportionnel, idéal pour les circuits de chauffage
• L'actionneur est équipé d'une fonction de sécurité en cas de défaillance
• Actionneur modulant avec un signal de commande de 0 à 10 V ou 2 à 10 V CC
• Prise en charge de l'alimentation électrique via Ethernet (PoE) en option
• Compteur d'énergie thermique intégré pour surveiller la consommation d'énergie

Série :

La Belimo EV-KBAC/BAC est une vanne de régulation caractérisée qui est livrée avec un compteur d'énergie thermique et une régulation de débit ou de puissance commandée par capteur. Elle dispose d'une fonction de surveillance de la puissance et de l'énergie et est conçue pour être une vanne 2 voies/3 voies/6 voies avec filetage interne et externe, classée PN 25. Elle fonctionne sous une tension nominale de CA/CC 24 V et offre une régulation modulante, communicative et hybride. Idéale pour les systèmes d'eau froide et chaude fermés, elle facilite la régulation modulante des systèmes de traitement de l'air et de chauffage côté eau. Elle offre une communication Ethernet 10/100 Mbit/s, TCP/IP et un serveur web intégré. La communication est rendue possible via BACnet, Modbus, Belimo MP-Bus ou une régulation conventionnelle. La vanne prend en charge l'alimentation électrique via Ethernet (PoE) et peut convertir les signaux de capteur. Elle est disponible dans des tailles allant de DN15 à DN50.
