Belimo Capteur Contrôlé PI-CCV 1-1/4x1-1/2 Kvs6 24VAC/DC BACnet/Modbus/MP-Bus EN1434 Deux Capteurs EV032R2+MID

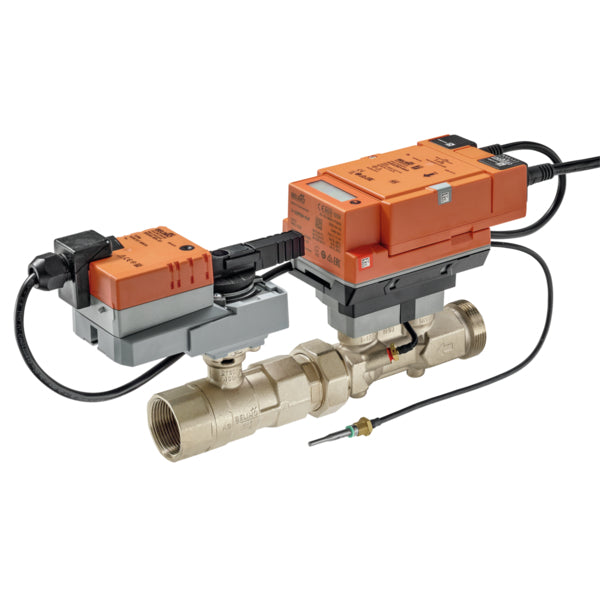

Cette vanne d'énergie Belimo se compose d'une vanne de régulation caractérisée à 2 voies, d'un débitmètre volumétrique, de deux capteurs de température et d'un actionneur. La valve est en laiton et possède un joint EPDM. Le diamètre de l'alésage de la vanne est DN 32 et la taille de l'orifice est Rp x G 1 1/4 pouce et 1 1/2 pouce avec des filets femelles. Grâce à son disque de caractérisation intégré, il assure un contrôle du débit à pourcentage égal, ce qui permet une régulation précise et constante du débit du fluide. La pression différentielle maximale est de 3.5 bars. La vanne peut fonctionner entre -10 et 120 °C (14 à 248 °F). La valeur Kv de la vanne est de 6 m3/h, ce qui équivaut à une valeur Cv de 6,94 gpm. L'actionneur nécessite une tension d'alimentation de 24 V AC/DC. L'actionneur prend en charge les protocoles de communication BACnet MSTP/Modbus RTU/MP-Bus et fournit un retour de position précis dans la plage de 0 à 10 V ou de 2 à 10 V CC, garantissant un contrôle précis et réactif dans diverses applications. Le compteur d'énergie thermique est actuellement équipé d'un capteur (T2), tandis que l'installation du second capteur (T1) est nécessaire sur le site, de l'autre côté du circuit d'eau. Le compteur d'énergie thermique est conforme aux normes EN1434 et détient une approbation de type conformément à la directive européenne sur les instruments de mesure MID 2014/32/EU (MI-004). Le compteur d'énergie thermique est homologué en tant que compteur de chaleur. L'actionneur a un indice de protection IP54. Le sens d'écoulement, indiqué par une flèche sur le boîtier, est d'une importance capitale pour éviter d'endommager le robinet à boisseau sphérique.

Pour :

• Le disque de caractérisation intégré garantit un contrôle du débit à pourcentage égal
• Actionneur modulant avec un signal de commande de 0-10 V ou 2-10 V DC
• Le compteur d'énergie thermique est conforme aux normes EN1434
• Prise en charge de l'alimentation par Ethernet (PoE) pour l'alimentation en option
• Compteur d'énergie thermique intégré pour le contrôle de la consommation d'énergie

Série:

Le Belimo EV-MID est une vanne de régulation caractérisée dotée d'un compteur d'énergie thermique. Il est certifié pour les applications de chauffage selon MID et répond aux exigences de la norme EN 1434. Cette vanne à 2 voies à filetage interne est conçue pour les systèmes fermés d'eau froide et d'eau chaude, servant de contrôle modulant des systèmes de traitement de l'air et de chauffage du côté de l'eau. Il fonctionne avec une tension nominale de 24 V CA/CC et prend en charge les commandes modulantes, communicantes et hybrides. La valve comprend également une interface Ethernet 10/100 Mbit/s, TCP/IP, et un serveur web intégré. Les options de communication comprennent BACnet, Modbus, Belimo MP-Bus ou le contrôle conventionnel. L'alimentation électrique est possible par PoE (Power over Ethernet). En outre, il facilite la conversion des signaux des capteurs et est disponible dans des tailles allant de DN15 à 50.
