Capteur Belimo Contrôlé PI-CCV 2x2-1/2 Kvs15 24VAC/DC Cas De Défaillance BACnet/Modbus/MP-Bus Deux Capteurs EV050R2+KBAC

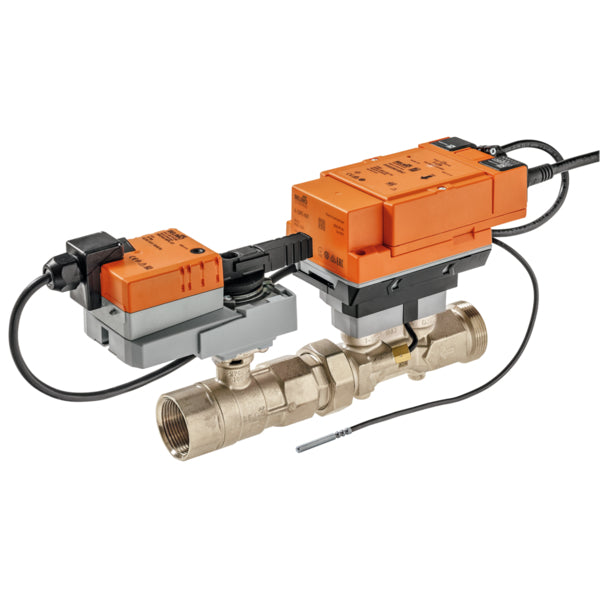

Cette vanne d'énergie Belimo se compose d'une vanne de régulation caractérisée à 2 voies, d'un débitmètre volumétrique, de deux capteurs de température et d'un actionneur. La valve est en laiton et possède un joint EPDM. Le diamètre de l'alésage de la vanne est de DN 50 et la taille de l'orifice est de Rp x G 2 pouces et 2 1/2 pouces avec des filets femelles. Grâce à son disque de caractérisation intégré, il assure un contrôle du débit à pourcentage égal, ce qui permet une régulation précise et constante du débit du fluide. La pression différentielle maximale est de 3.5 bars. La vanne peut fonctionner entre -10 et 120 °C (14 à 248 °F). La valeur Kv de la vanne est de 15 m3/h, ce qui équivaut à une valeur Cv de 17,36 gpm. L'actionneur nécessite une tension d'alimentation de 24 V AC/DC. L'actionneur prend en charge les protocoles de communication BACnet MSTP/Modbus RTU/MP-Bus et fournit un retour de position précis dans la plage de 0 à 10 V ou de 2 à 10 V CC, garantissant un contrôle précis et réactif dans diverses applications. Le bouton rotatif permet de régler la position de sécurité entre 0 % et 100 % par incréments de 10 %. Il contrôle l'angle de rotation. En cas de panne de courant, l'actionneur se met dans la position de sécurité choisie. Le compteur d'énergie thermique est actuellement équipé d'un capteur (T2), tandis que l'installation du second capteur (T1) est nécessaire sur le site, de l'autre côté du circuit d'eau. L'actionneur a un indice de protection IP54. Le sens d'écoulement, indiqué par une flèche sur le boîtier, est d'une importance capitale pour éviter d'endommager le robinet à boisseau sphérique.

Pour :

• Le disque de caractérisation intégré garantit un contrôle du débit à pourcentage égal
• L'actionneur est équipé d'une fonction de sécurité intégrée.
• Actionneur modulant avec un signal de commande de 0-10 V ou 2-10 V DC
• Prise en charge de l'alimentation par Ethernet (PoE) pour l'alimentation en option
• Compteur d'énergie thermique intégré pour le contrôle de la consommation d'énergie

Série:

La Belimo EV-KBAC/BAC est une vanne de régulation caractérisée qui est équipée d'un compteur d'énergie thermique et d'une régulation de débit ou de puissance commandée par un capteur. Elle est dotée d'une fonction de surveillance de la puissance et de l'énergie et est conçue pour être une vanne à 2 voies/3 voies/6 voies avec filetage interne et externe, classée PN 25. Il fonctionne à une tension nominale de 24 V CA/CC et offre une commande modulante, communicante et hybride. Idéal pour les systèmes fermés d'eau froide et d'eau chaude, il facilite la régulation modulante des systèmes de traitement de l'air et de chauffage du côté de l'eau. Il est équipé d'une interface Ethernet 10/100 Mbit/s, de TCP/IP et d'un serveur web intégré. La communication est possible via BACnet, Modbus, Belimo MP-Bus ou une commande conventionnelle. La vanne prend en charge l'alimentation PoE (Power over Ethernet) et peut convertir les signaux des capteurs. Il est disponible dans des tailles allant de DN15 à 50.
