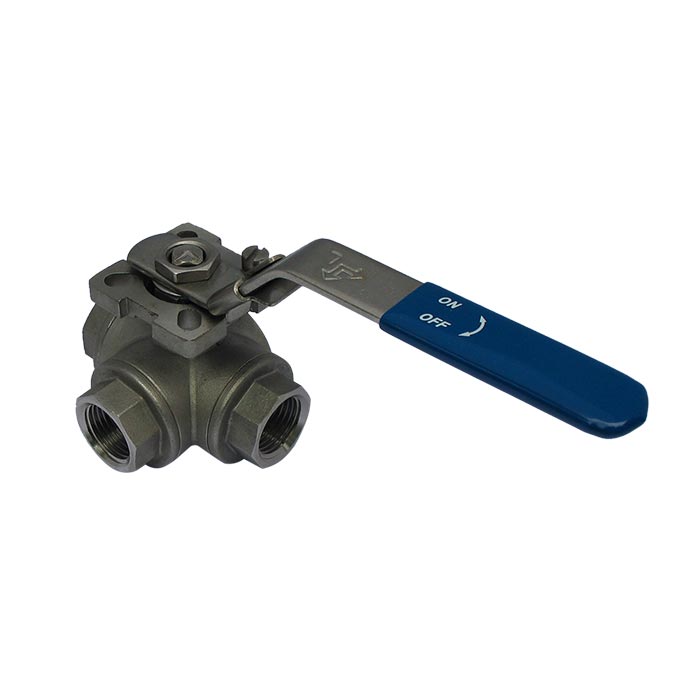

145T - Vanne à bille 3 voies (T) G2'' en acier inoxydable F/F/F ISO-Top
Avis : Ce produit est discontinué, une possible alternative est BL3SAT-200
Robinet à boisseau sphérique à 3 voies, alésage en T avec filetage en pouce G2 (F/F/F) et ISO-Top (F05,F07) et levier pour la commande d'ouverture/fermeture. Diamètre nominal de 40 mm et pression maximale de 63 bars. Plage de températures allant de -10 à 250°C. Boîtier en acier inoxydable avec bille en acier inoxydable et joints PPL.
Avis : Ce produit est discontinué, une possible alternative est BL3SAT-200
Description

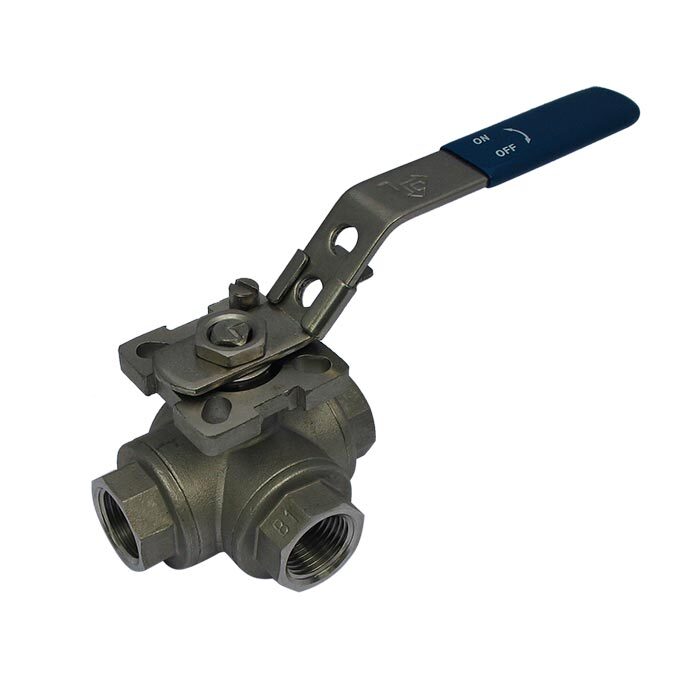

Robinet à boisseau spherique à 3 voies (alesage en T) en acier inoxydable de JP Fluid Control avec filetage G2 pouce (BSPP) et un diamètre nominal de 40 mm. La vanne est dotee d'une bride ISO-Top et d'un levier revêtu pour la commande manuelle. Les vannes à bille de la serie 145T de JP Fluid Control se caracterisent par leur longue duree de vie.
Specifications techniques
| Paramètre | Valeur |
|---|---|
| Serie | 145T |
| Fonction | 3 voies (alesage en T) |
| Diagram |  Les ports se chevauchent pendant la rotation. |
| Ports | G2" BSP (F/F/F) |
| Boîtier | Acier inoxydable (AISI 316) |
| Balle | RVS (AISI 316) |
| Joints | PPL (Polypropylène) |
| Diamètre nominal | 40 mm |
| Valeur Kv | 47 m3/h |
| Operation | Levier + bride ISO 5211 (pour le montage de l'actionneur) |
| Bride ISO 5211 | F05 et F07 |
| Pression maximale | 63 bar |
| temperature | -10°C .. 250°C |
Installation
La vanne est dotee d'un filetage femelle sur les trois orifices (2 pouces). Il s'agit de BSPP (British Standard Pipe Parallel). Grâce à notre gamme de raccords 2", la vanne peut être installee sur n'importe quel tuyau (diamètre recommande du tuyau ± 50 - 70 mm).
Operation
La vanne est dotee d'une bride conforme à la norme ISO 5211 F05/F07. La vanne peut donc être actionnee de manière electrique ou pneumatique. La vanne peut egalement être actionnee manuellement par le levier monte de serie.
Application
Cette vanne à bille fait partie de la serie 145T. Le boîtier de la vanne est en acier inoxydable, la bille est en acier inoxydable et les joints sont en PPL. La vanne est adaptee à divers milieux agressifs et corrosifs. La vanne peut être utilisee jusqu'à une pression maximale de 63 bars et une temperature comprise entre -10 et 250 °C.
Pression maximale en fonction de la temperature - Serie 145T.
