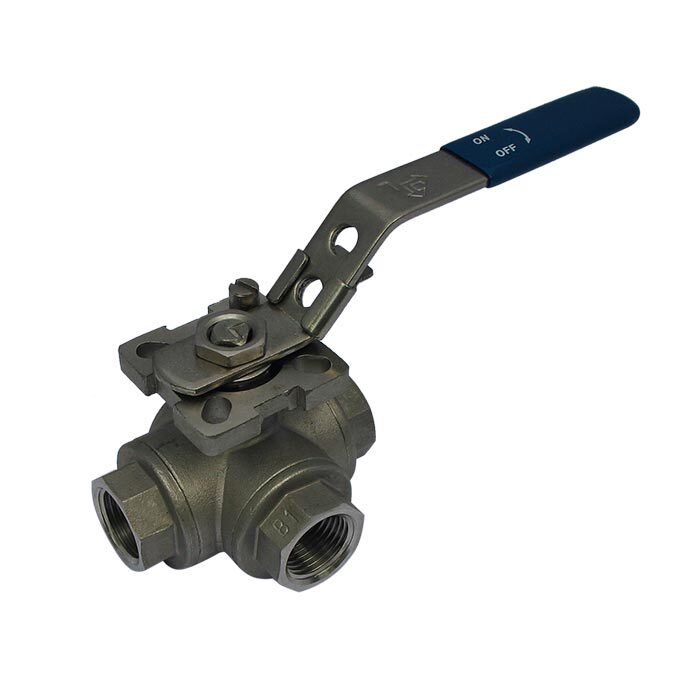

145T - Vanne à boisseau sphérique 3 voies (T) G1/2'' en acier inoxydable F/F/F ISO-Top
Avis : Ce produit est discontinué et remplacé parBL3SAT-012

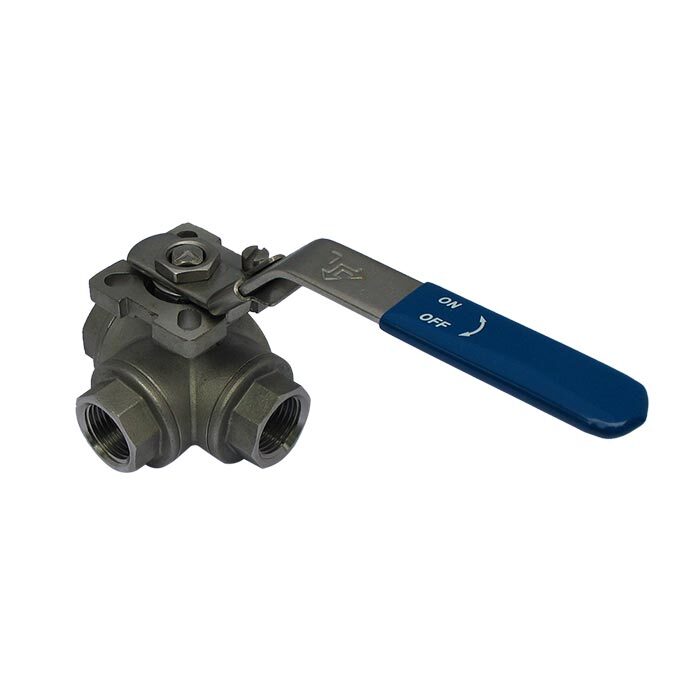

Robinet à boisseau sphérique à 3 voies, alésage en T avec filetage G1/2 pouce (F/F/F) et ISO-Top (F03,F04) et levier pour la commande d'ouverture/fermeture. Diamètre nominal de 12 mm et pression maximale de 63 bars. Plage de températures allant de -50 à 250°C. Boîtier en acier inoxydable avec bille en acier inoxydable et joints PPL.
Avis : Ce produit est discontinué et remplacé parBL3SAT-012
Description
Robinet à boisseau sphérique à 3 voies (alésage en T) en acier inoxydable de JP Fluid Control avec filetage G1/2 pouce (BSPP) et un diamètre nominal de 12 mm. La vanne est dotée d'une bride ISO-Top et d'un levier revêtu pour la commande manuelle. Les vannes à bille de la série 145T de JP Fluid Control se caractérisent par leur longue durée de vie.
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| Série | 145T |
| Fonction | 3 voies (alésage en T) |
| Diagram |  Les ports se chevauchent pendant la rotation. |
| Ports | G1/2 BSP (F/F/F) |
| Boîtier | Acier inoxydable (AISI 316) |
| Balle | RVS (AISI 316) |
| Joints | PPL (Polypropylène) |
| Diamètre nominal | 12 mm |
| Valeur Kv | 4 m3/h |
| Opération | Levier + bride ISO 5211 (pour le montage de l'actionneur) |
| Bride ISO 5211 | F03 et F04 |
| Pression maximale | 63 bar |
| température | -50°C .. 250°C |
Installation
La vanne est dotée d'un filetage femelle sur les trois orifices (1/2 pouce). Il s'agit de BSPP (British Standard Pipe Parallel). Avec notre gamme de
Pression maximale en fonction de la température - Série 145T.
