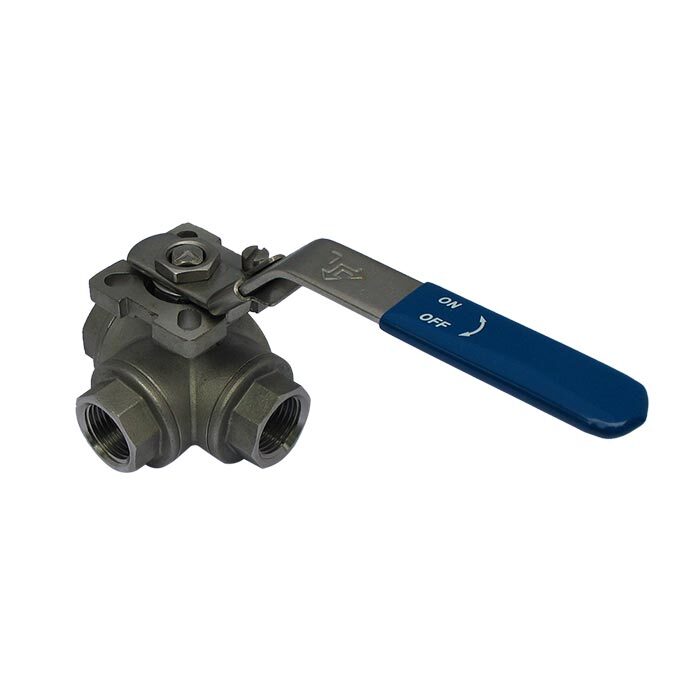

144L - Vanne à bille 3 voies (L) G1'' en acier inoxydable F/F/F ISO-Top
Avis : Ce produit est discontinué, une possible alternative est BL3SAL-100
Robinet à boisseau sphérique à 3 voies en L avec filetage G1 pouce (F/F/F) et ISO-Top (F04,F05) et levier pour la commande d'ouverture/fermeture. Diamètre nominal de 20 mm et pression maximale de 63 bars. Plage de températures allant de -10 à 250°C. Boîtier en acier inoxydable avec bille en acier inoxydable et joints PPL.
Avis : Ce produit est discontinué, une possible alternative est BL3SAL-100
Description

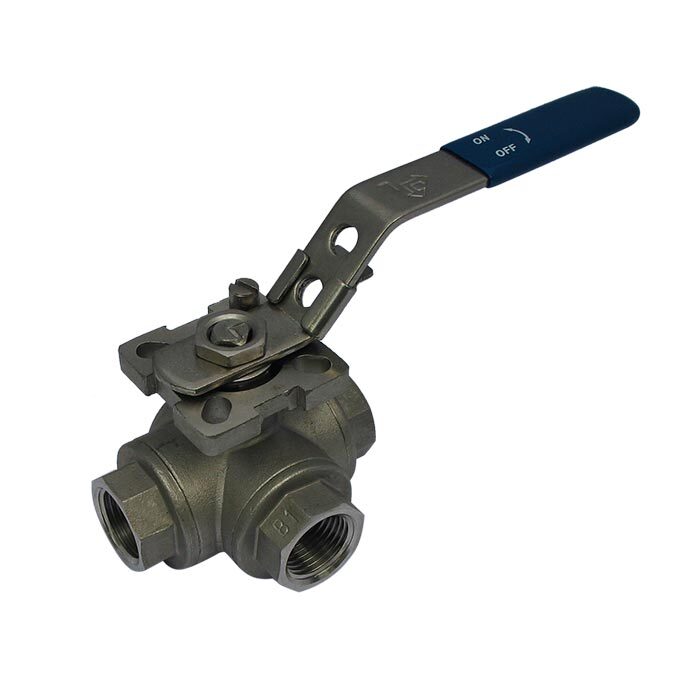

Robinet à boisseau spherique à 3 voies (L-bore) en acier inoxydable de JP Fluid Control avec filetage G1 pouce (BSPP) et un diamètre nominal de 20 mm. La vanne est dotee d'une bride ISO-Top et d'un levier revêtu pour la commande manuelle. Les vannes à bille de la serie 144L de JP Fluid Control se caracterisent par leur longue duree de vie.
Specifications techniques
| Paramètre | Valeur |
|---|---|
| Serie | 144L |
| Fonction | 3 voies (L-bore) |
| Diagram |  Les ports se chevauchent pendant la rotation. |
| Ports | G1" BSP (F/F/F) |
| Boîtier | Acier inoxydable (AISI 316) |
| Balle | RVS (AISI 316) |
| Joints | PPL (Polypropylène) |
| Diamètre nominal | 20 mm |
| Valeur Kv | 12 m3/h |
| Operation | Levier + bride ISO 5211 (pour le montage de l'actionneur) |
| Bride ISO 5211 | F04 et F05 |
| Pression maximale | 63 bar |
| temperature | -10°C .. 250°C |
Installation
La vanne est dotee d'un filetage femelle sur les trois orifices (1 pouce). Il s'agit de BSPP (British Standard Pipe Parallel). Grâce à notre gamme de raccords 1", la vanne peut être installee sur n'importe quel tuyau (diamètre de tuyau recommande ± 20 - 30 mm).
Operation
La vanne est dotee d'une bride conforme à la norme ISO 5211 F04/F05. La vanne peut donc être actionnee de manière electrique ou pneumatique. La vanne peut egalement être actionnee manuellement par le levier monte de serie.
Application
Cette vanne à bille fait partie de la serie 144L. Le boîtier de la vanne est en acier inoxydable, la bille est en acier inoxydable et les joints sont en PPL. La vanne est adaptee à divers milieux agressifs et corrosifs. La vanne peut être utilisee jusqu'à une pression maximale de 63 bars et une temperature comprise entre -10 et 250 °C.
Pression maximale en fonction de la temperature - Serie 144L.
