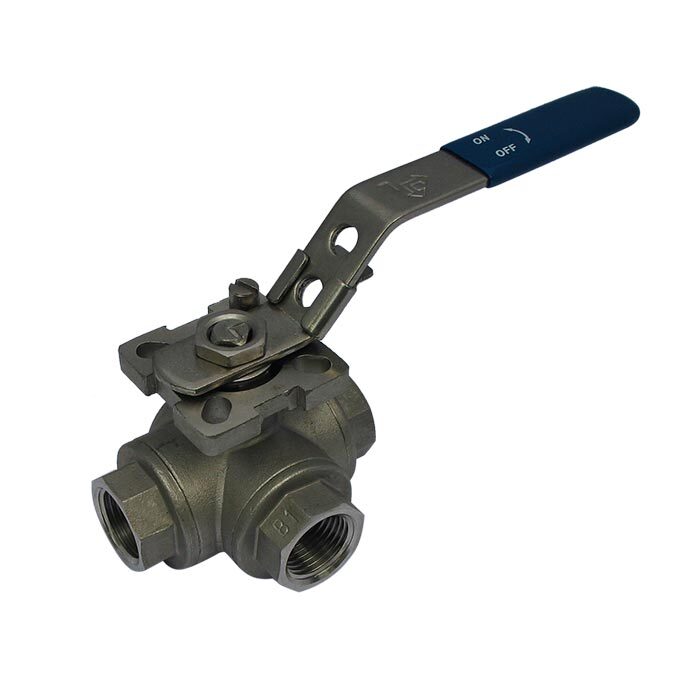

144L - Vanne à boisseau spherique G1/4'' 3 voies (L) en acier inoxydable F/F/F ISO-Top
Avis : Ce produit est discontinué, une possible alternative est BL3SAL-014

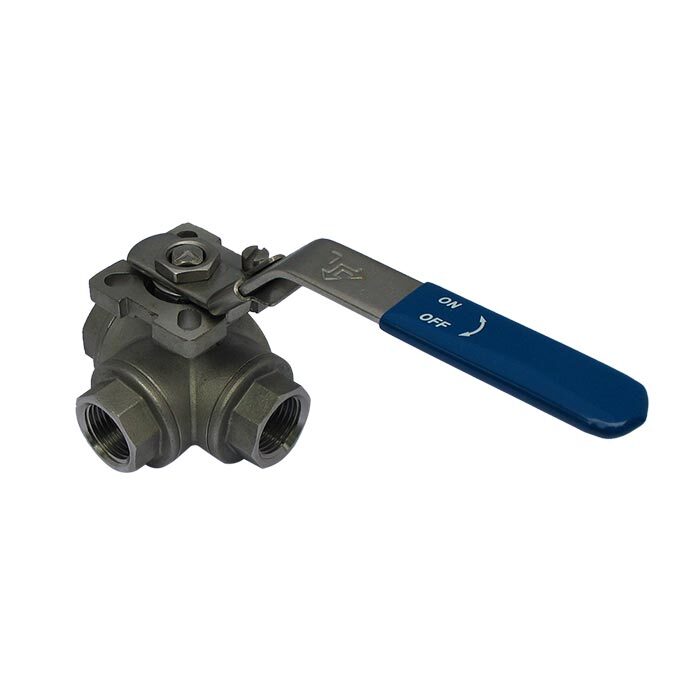

Robinet à boisseau sphérique à 3 voies, alésage en L avec filetage G1/4 pouce (F/F/F) et ISO-Top (F03,F04) et levier pour la commande d'ouverture/fermeture. Diamètre nominal de 9,5 mm et pression maximale de 63 bars. Plage de températures allant de -50 à 250°C. Boîtier en acier inoxydable avec bille en acier inoxydable et joints PPL.
Avis : Ce produit est discontinué, une possible alternative est BL3SAL-014
Description
Robinet à bille à 3 voies (L-bore) en acier inoxydable de JP Fluid Control avec filetage G1/4 pouce (BSPP) et un diamètre nominal de 9,5 mm. La vanne est dotee d'une bride ISO-Top et d'un levier revêtu pour la commande manuelle. Les vannes à bille de la serie 144L de JP Fluid Control se caracterisent par leur longue duree de vie.
Specifications techniques
| Paramètre | Valeur |
|---|---|
| Serie | 144L |
| Fonction | 3 voies (L-bore) |
| Diagram |  Les ports se chevauchent pendant la rotation. |
| Ports | G1/4 BSP (F/F/F) |
| Boîtier | Acier inoxydable (AISI 316) |
| Balle | RVS (AISI 316) |
| Joints | PPL (Polypropylène) |
| Diamètre nominal | 9,5 mm |
| Valeur Kv | 3 m3/h |
| Operation | Levier + bride ISO 5211 (pour le montage de l'actionneur) |
| Bride ISO 5211 | F03 et F04 |
| Pression maximale | 63 bar |
| temperature | -50°C .. 250°C |
Installation
La vanne est dotee d'un filetage femelle sur les trois ports (1/4 pouce). Il s'agit de BSPP (British Standard Pipe Parallel). Avec notre gamme de
Pression maximale en fonction de la temperature - Serie 144L.
