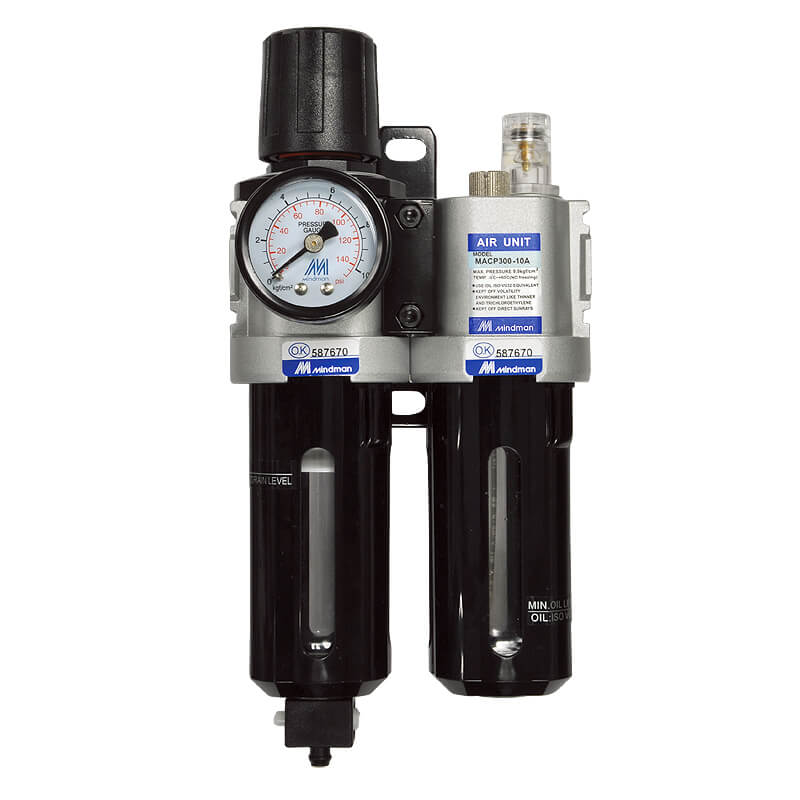

1300 l/m G3/8'' FRL 0.5-8.5bar - MACP300
Avis : Ce produit est discontinué et remplacé parMACP302-10A-G
Cette unité pneumatique G3/8" FRL (Filter Regulator Lubricator) est utilisée pour filtrer les contaminants de plus de 5 μm, réguler la pression de sortie entre 0,5 et 8,5 bars et lubrifier l'air avec de l'huile. Comprend un manomètre. Le débit maximal est de 1300 l/min (toujours utiliser le diagramme de débit pour un dimensionnement correct). La vanne de vidange semi-automatique s'ouvre chaque fois que l'air comprimé est arrêté. Convient pour une entrée de 10 bars maximum et des températures comprises entre -5 et 60 °C. Le débit min pour l'égouttement d'huile est de 60 l/min. La capacité d'huile est de 55 cm3. Pour régler la pression de sortie, tirez le volant vers le haut et tournez-le. Verrouillez en poussant la roue vers l'intérieur. Comprend un support de montage.
Avis : Ce produit est discontinué et remplacé parMACP302-10A-G
Description
Ce filtre régulateur lubrificateur (FRL) combine trois fonctions. Le filtre élimine l'eau, la saleté et les autres particules nocives de plus de 5 μm pour votre système d'air. Le régulateur de pression ajuste la pression en permanence à un niveau stable, même lorsque la pression d'entrée varie. Le niveau peut être réglé entre 0,5 et 8,5 bars. Le lubrificateur introduit de l'huile dans l'air pneumatique pour réduire la friction interne des composants pneumatiques. N'utilisez un graisseur que si l'équipement en aval nécessite une lubrification. Le type d'huile de lubrification recommandé est l'huile de turbine ISO-VG32. Vérifiez le type et la quantité d'huile nécessaires pour votre composant. Ce modèle est doté de ports G 3/8". Le débit maximal est de 1300 l/min. Veuillez noter que le débit maximal seul ne fournit pas suffisamment d'informations pour dimensionner correctement votre filtre régulateur lubrificateur. Utilisez la courbe de débit pour déterminer si la chute de pression (droop) dans votre plage de débit prévue est acceptable. La courbe de débit montre le débit pour une pression d'entrée définie avec plusieurs pressions de sortie. Pour chaque pression de sortie, on peut voir comment la pression change avec l'augmentation du débit. Il est recommandé d'utiliser l'appareil dans la zone plate de la courbe, et non au début ou à la fin de la courbe. Notez que le régulateur de pression contrôle la pression de sortie, et non le débit. La pression de sortie peut être réglée en tirant le volant vers le haut et en le tournant. La pression de sortie peut être verrouillée après le réglage en poussant le volant à main vers l'intérieur. La pression d'entrée maximale est de 10 bars et la plage de température est comprise entre -5 et 60 °C. Le filtre a une capacité de 5 microns, ce qui signifie qu'il ne laisse pas passer les contaminants plus gros que cela. Pour la vidange, il dispose d'une purge semi-automatique des condensats avec une capacité de vidange de 30 cm3. Le lubrificateur nécessite un débit minimal de 60 l/min et peut contenir 55 cm3 d'huile. Le matériau du boîtier est en aluminium et les bols du filtre et du lubrificateur sont en polycarbonate (PC). Il dispose d'un indicateur de position permettant de voir le niveau du bol. Il dispose d'un support de fixation pour le fixer à un mur ou à votre machine.
Pour :
- Combine trois fonctions (filtrage, régulation, lubrification) en un seul dispositif compact.
- Il est équipé d'une purge semi-automatique des condensats pour réduire les coûts d'entretien.
- Il dispose d'un support de fixation pour le fixer à un mur ou à votre machine.
Cons :
- Il dispose d'une purge semi-automatique des condensats, ce qui convient aux systèmes qui sont régulièrement dépressurisés. Dans d'autres cas, il est préférable d'utiliser des purgeurs automatiques de condensats.
- Pour certaines applications, il n'est pas nécessaire d'utiliser les trois fonctions (filtrage, régulation, lubrification). Ne choisissez un lubrificateur que lorsque les équipements en aval doivent être lubrifiés.
Série MACP300
Notre gamme de filtres, régulateurs et/ou lubrificateurs Mindman de haute qualité traite votre air pneumatique afin de maintenir une qualité d'air correcte, de réduire les temps d'arrêt des équipements et de diminuer les coûts d'exploitation lorsqu'ils sont installés correctement. La fonction peut être dérivée du nom de la série. MAFR représente les filtres-régulateurs, les filtres MAF, les régulateurs de pression MAR, les unités FRL MACP et les lubrificateurs MAL. Les numéros plus élevés dans la série (par exemple MAFR501) représentent généralement des débits plus élevés. Ils peuvent être achetés individuellement ou combinés, comme un filtre à air régulateur (FR) ou un filtre à air régulateur lubrificateur combiné (FRL). Différentes options de tailles de maille de filtre, de plages de pression de fonctionnement, de plages de réglage de pression, de débit, de verrouillage et de drainage sont disponibles. Mindman est un leader mondial dans le secteur de la pneumatique et fabrique une large gamme de produits pneumatiques de haute qualité. Ils suivent des normes de fabrication strictes (ISO 9001) et vérifient leurs produits finis par de nombreuses étapes de test et d'étalonnage afin de s'assurer qu'ils répondent aux spécifications. Vous pouvez être assuré de la qualité, de l'efficacité, du cycle de vie et de l'excellent rapport coût/performance de ces unités de traitement de l'air.
