1200 l/m G1/4'' FRL 0.5-8.5bar Auto-drain - MACP302

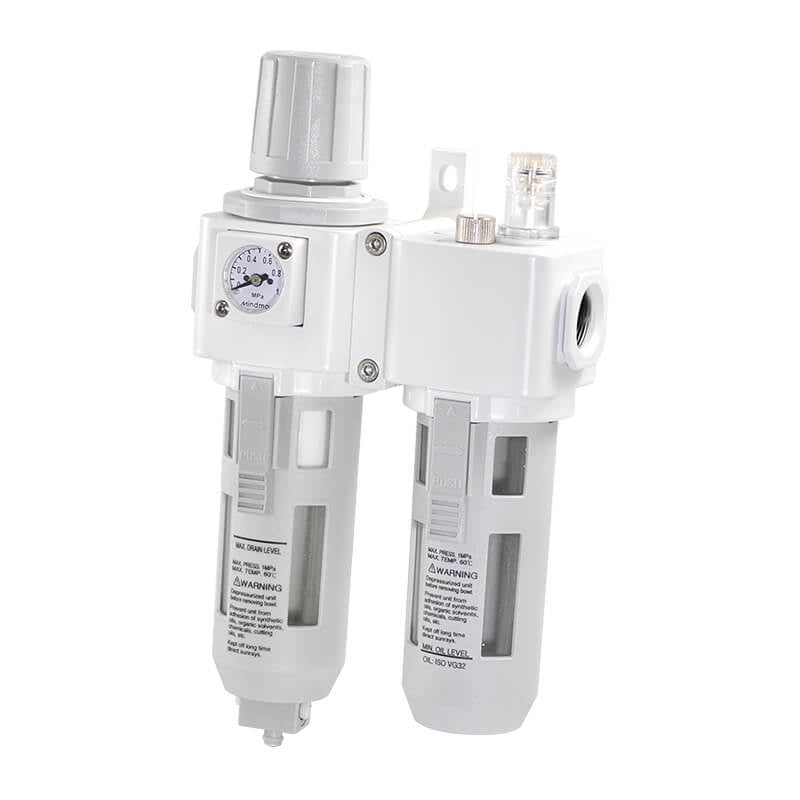

Cette unité pneumatique G1/4" FRL (Filter Regulator Lubricator) est utilisée pour filtrer les contaminants de taille supérieure à 5 μm, réguler la pression de sortie entre 0,5 et 8,5 bars et lubrifier l'air avec de l'huile. Comprend un manomètre. Le débit maximum est de 1200 l/min (toujours utiliser le diagramme de débit pour un dimensionnement correct). La vanne de vidange automatique s'ouvre et se ferme automatiquement en fonction du niveau de résidus. Convient pour une entrée maximale de 10 bars et des températures comprises entre -5 et 60 °C. Le débit minimum pour l'égouttement de l'huile est de 50 l/min. La capacité d'huile est de 65 cm3. Pour régler la pression de sortie, tirez le volant vers le haut et tournez-le. Verrouillez en repoussant la roue. Comprend un support de montage.
- Prix normal
- €73,74
- Prix normal
- €61,45
Description

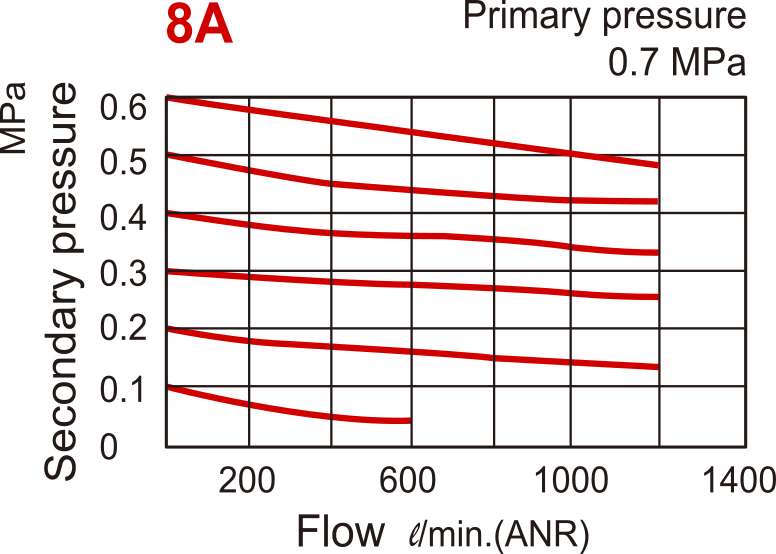

Ce filtre régulateur lubrificateur (FRL) combine trois fonctions. Le filtre élimine l'eau, la saleté et les autres particules nocives d'une taille supérieure à 5 μm pour votre système d'air. Le régulateur de pression ajuste la pression en continu à un niveau stable, même lorsque la pression d'entrée varie. Le niveau peut être réglé entre 0,5 et 8,5 bars. Le lubrificateur introduit de l'huile dans l'air pneumatique pour réduire la friction interne des composants pneumatiques. N'utilisez un graisseur que si l'équipement en aval doit être lubrifié. Le type d'huile de lubrification recommandé est l'huile de turbine ISO-VG32. Vérifiez le type et la quantité d'huile nécessaire pour votre composant. Ce modèle est équipé de ports G 1/4". Le débit maximum est de 1200 l/min. Veuillez noter que le débit maximum seul ne fournit pas suffisamment d'informations pour dimensionner correctement votre filtre régulateur lubrificateur. Utilisez la courbe de débit pour déterminer si la chute de pression (droop) est acceptable dans la plage de débit prévue. La courbe de débit indique le débit pour une pression d'entrée définie avec plusieurs pressions de sortie. Pour chaque pression de sortie, on peut voir comment la pression change avec l'augmentation du débit. Il est recommandé d'utiliser l'appareil dans la zone plate de la courbe, et non au début ou à la fin de la courbe. Notez que le régulateur de pression contrôle la pression de sortie et non le débit. La pression de sortie peut être réglée en tirant le volant vers le haut et en le tournant. La pression de sortie peut être bloquée après le réglage en repoussant le volant. La pression d'entrée maximale est de 10 bar et la plage de température est comprise entre -5 et 60 °C. Le filtre a une capacité de 5 microns, ce qui signifie qu'il ne laisse pas passer les contaminants d'une taille supérieure. Pour la vidange, il dispose d'un purgeur automatique de condensats d'une capacité de 35 cm3. Le lubrificateur nécessite un débit minimal de 50 l/min et peut contenir 65 cm3 d'huile. Le boîtier est en aluminium et les bols du filtre et du lubrificateur sont en polycarbonate (PC). Il est doté d'un support de montage qui permet de le fixer à un mur ou à votre machine.
Pour :
- Combine trois fonctions (filtrage, régulation, lubrification) en un seul dispositif compact
- Il est équipé d'une purge automatique des condensats
- Il est équipé d'un support de montage pour le fixer à un mur ou à votre machine.
Cons :
- Pour certaines applications, il n'est pas nécessaire d'utiliser les trois fonctions (filtrage, régulation, lubrification). Ne choisissez un lubrificateur que lorsque des équipements en aval doivent être lubrifiés.
Série MACP302
Notre gamme de filtres, régulateurs et/ou lubrificateurs Mindman de haute qualité traite votre air pneumatique afin de maintenir une qualité d'air appropriée, de réduire les temps d'arrêt des équipements et de diminuer les coûts d'exploitation lorsqu'ils sont installés correctement. La fonction peut être dérivée du nom de la série. Les MAFR représentent les filtres-régulateurs, les filtres MAF, les régulateurs de pression MAR, les unités FRL MACP et les lubrificateurs MAL. Les chiffres les plus élevés de la série (par exemple MAFR501) correspondent généralement à des débits plus importants. Ils peuvent être achetés individuellement ou combinés, comme un filtre à air régulateur (FR) ou un filtre à air régulateur lubrificateur combiné (FRL). Différentes options de mailles de filtre, de plages de pression de fonctionnement, de plages de réglage de la pression, de débit, de verrouillage et d'options de drainage sont disponibles. Mindman est un leader mondial de l'industrie pneumatique et fabrique une large gamme de produits pneumatiques de haute qualité. Ils respectent des normes de fabrication strictes (ISO 9001) et vérifient leurs produits finis à l'aide de nombreuses étapes de test et d'étalonnage afin de s'assurer qu'ils répondent aux spécifications. Vous pouvez être assuré de la qualité, de l'efficacité, du cycle de vie et de l'excellent rapport coût/performance de ces unités de traitement de l'air.
