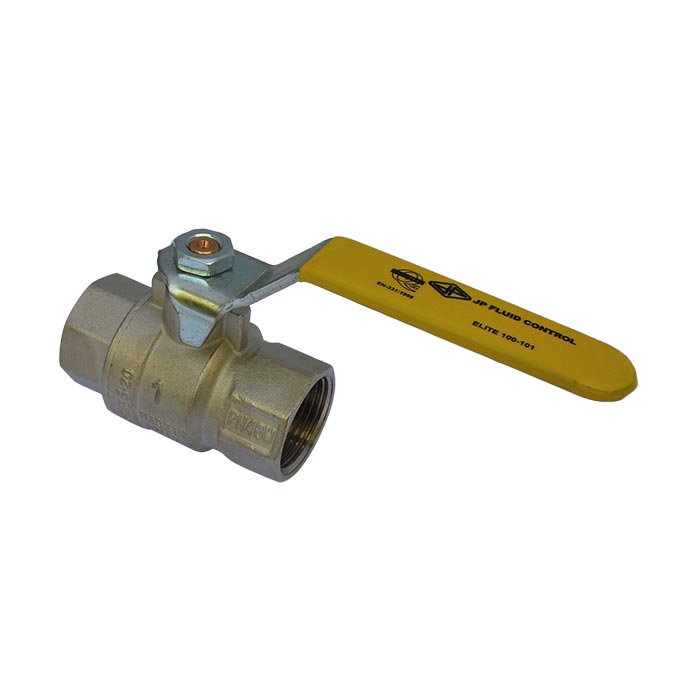

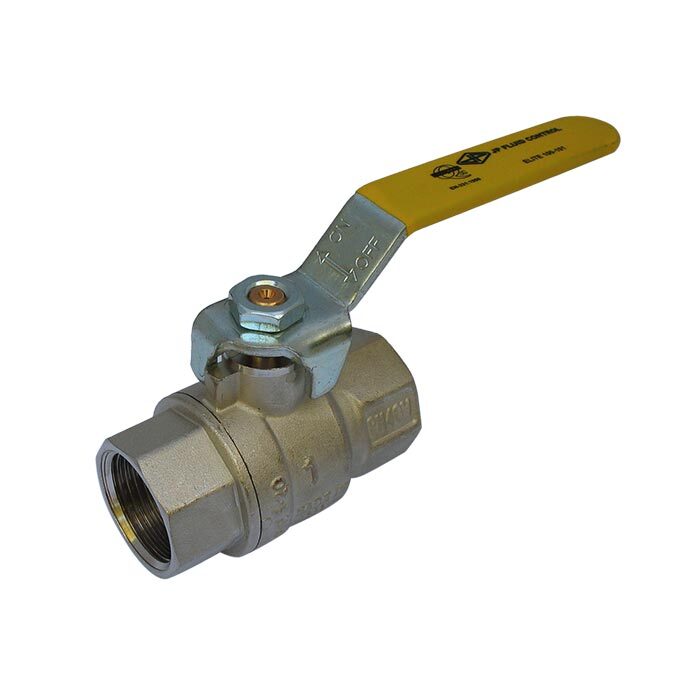

100 - G1-1/4'' Vanne à boisseau spherique à 2 voies à passage integral F/F - Approbation du gaz
Avis : Ce produit est discontinué, une possible alternative est BL2BN-M-GA-114
Vanne à bille à 2 voies avec filetage G1-1/4 pouce (F/F) et levier de commande d'ouverture/fermeture. Diamètre nominal de 32 mm et pression maximale de 20 bars. Approbation pour les appareils à gaz. Plage de températures allant de -20 à 60°C. Boule en laiton nickelé chromé dur et joints en PTFE.
Avis : Ce produit est discontinué, une possible alternative est BL2BN-M-GA-114
Description
Ce robinet à bille à 2 voies approuve pour le gaz de JP Fluid Control, d'un diamètre nominal de 32 mm, est conçu pour le contrôle du debit tout ou rien. La vanne est dotee de ports filetes femelles G 1 1/4 pouce. Il s'agit de BSPP (British Standard Pipe Parallel). Grâce à notre gamme de raccords de 1 1/4 pouce, la vanne peut être installee dans n'importe quelle conduite (diamètre de conduite recommande ± 25 - 50 mm).
Le boîtier de la vanne est en laiton nickele, la bille est en laiton et les joints sont en PTFE/HNBR. Cette vanne est adaptee aux applications gaz et repond à la norme EN-331. La vanne est egalement adaptee à divers milieux, tels que l'eau, l'huile ou l'air. La vanne peut être utilisee jusqu'à une pression maximale de 20 bars (290 psi) et dans une plage de temperature comprise entre -20 et 60 °C (-4 et 140 °F).
Utilisez la poignee pour faire fonctionner la valve. En le faisant tourner de 90 degres, la valve s'ouvre ou se ferme. Si la poignee est perpendiculaire au tuyau, la vanne est fermee. Cette vanne ne convient pas à une commande electrique ou pneumatique. À cette fin, il est recommande d'utiliser des vannes avec une bride ISO-Top (ISO 5211).
Pour :
- Agrement DVGW pour les applications gaz (DIN-EN 331)
- Convient à une grande variete de liquides et de gaz non agressifs
- Aucune perte de friction supplementaire grâce à la conception de l'alesage integral
Cons :
- Ne convient pas aux milieux agressifs
- Convient uniquement pour l'actionnement manuel
Serie 100
Notre selection de robinets à boisseau spherique en laiton approuves pour le gaz à 2 voies va de G 1/4 pouce à G 2 pouce. Les vannes sont en laiton nickele, la bille est en laiton et les joints sont en PTFE/HNBR. Leur pression de fonctionnement peut atteindre 20 bars (290 psi). La serie 100 est fabriquee conformement à la norme EN 331. Il est egalement adapte à l'eau, aux milieux liquides neutres, gazeux et non agressifs, aux huiles minerales, à l'air comprime jusqu'à une pression de service maximale. La plage de temperature de fonctionnement est comprise entre -20 et 60 °C (-4 et 140 °F). Les vannes sont actionnees par une poignee. Les vannes à bille de la serie 100 de JP Fluid Control se caracterisent par une longue duree de vie.
