Vannes à bille et clapets anti-retour pour nettoyeurs haute pression

Figure 1 : Nettoyeur haute pression
Les vannes des nettoyeurs haute pression gèrent le débit et la pression de l'eau dans le système, assurant à la fois performance et sécurité. Ces vannes, telles que les clapets anti-retour et les vannes à bille, sont conçues pour supporter des pressions élevées et des températures variables. Cet article fournit un aperçu complet des principales vannes de nettoyeur haute pression, en se concentrant sur leurs rôles, les critères de sélection et les exigences d'entretien.
Table des matières
- Comment fonctionne un nettoyeur haute pression
- Vannes à bille pour nettoyeur haute pression
- Clapets anti-retour pour nettoyeur haute pression
- Comment sélectionner les vannes pour nettoyeur haute pression
- Problèmes de clapet anti-retour dans un nettoyeur haute pression
Consultez notre sélection en ligne de vannes à bille et de clapets anti-retour
Comment fonctionne un nettoyeur haute pression
Un nettoyeur haute pression utilise une pression d'eau élevée pour éliminer les poussières, la moisissure, la peinture écaillée, les graisses et les taches des surfaces. Les principales parties d'un nettoyeur haute pression électrique sont :
- Entrée d'eau et de détergent : Le processus commence par deux entrées séparées. L'eau froide est fournie par un robinet (Figure 2 étiquetée G) à travers un tuyau. Elle passe par un filtre en ligne pour éliminer les impuretés. Le détergent est aspiré d'un récipient (Figure 2 étiquetée A) à travers un tuyau dédié.
- Vanne à bille : Une vanne à bille peut être installée à l'entrée d'eau pour contrôler manuellement le débit d'eau dans le nettoyeur haute pression. Cela permet à l'utilisateur de démarrer ou d'arrêter le débit d'eau selon les besoins.
- Pompe à eau : La pompe haute pression (Figure 2 étiquetée B) aspire le détergent et l'eau, les mélangeant dans des proportions précises. La pompe pressurise la solution mélangée et chauffée.
- Vanne à bille : Une vanne à bille est installée entre la pompe et la buse de nettoyage. Cela permet à l'utilisateur de démarrer ou d'arrêter le débit d'eau selon les besoins, offrant une fonction d'isolation pour l'entretien ou lorsque la machine n'est pas utilisée.
- Clapet anti-retour : Des clapets anti-retour (Figure 2 étiquetée D) sont généralement installés aux sorties du robinet et de la pompe.
- Tuyau de sortie haute pression : Le mélange d'eau et de détergent provenant de la pompe est dirigé à travers un tuyau de sortie haute pression (Figure 2 étiquetée E).
- Buse : L'extrémité du tuyau comporte une buse étroite (Figure 2 étiquetée F), qui augmente encore la pression du jet d'eau sortant.

Figure 2 : Principales parties d'un nettoyeur haute pression électrique : Entrée de détergent (A), pompe à eau (B), moteur électrique (C), vanne à bille (D), sortie haute pression (E), clapet anti-retour (F), et robinet (G). L'image ne montre pas d'autres parties, comme un filtre en ligne et des vannes de décharge.
Vannes à bille pour nettoyeur haute pression
Les vannes à bille sont des distributeurs de mise en circuit à quart de tour avec une bille creuse et perforée pour contrôler le débit d'eau. Lorsqu'elle est ouverte, la bille s'aligne avec la direction du flux, permettant à l'eau de passer ; lorsqu'elle est fermée, elle bloque le flux.
Les vannes à bille sont généralement légères et constituent un ajout non intrusif aux nettoyeurs haute pression. De plus, les vannes à bille ont des caractéristiques de débit non linéaires. Une légère fermeture de la vanne peut créer un jet haute pression, ce qui est efficace pour rincer soigneusement les surfaces. Lisez notre article aperçu des vannes à bille pour plus d'informations sur la conception, le fonctionnement et les différents types de vannes à bille.
Que fait une vanne à bille de nettoyeur haute pression ?
Les vannes à bille pour nettoyeur haute pression sont installées sur le tuyau haute pression entre la pompe et les outils de nettoyage. Elles permettent des changements rapides d'outils, comme les pistolets de pulvérisation et les nettoyeurs de surface, sans éteindre la machine, ce qui est utile lorsque les commandes principales sont difficiles d'accès, comme en hauteur ou dans des endroits éloignés. Les vannes à bille contrôlent l'alimentation en carburant en permettant aux opérateurs de couper ou d'ouvrir rapidement le débit vers le moteur dans les nettoyeurs à carburant.

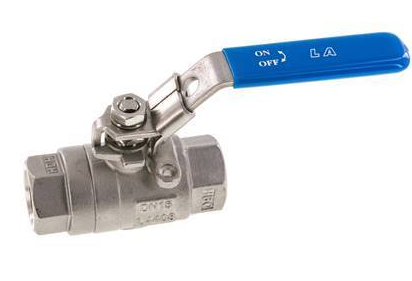

Figure 3 : Vanne à bille en acier inoxydable
Clapets anti-retour pour nettoyeur haute pression
Un clapet anti-retour permet au fluide de s'écouler dans une seule direction, empêchant le reflux. Il fonctionne automatiquement, utilisant la pression du fluide pour s'ouvrir et se fermer. Il existe différents types de clapets anti-retour, comme les clapets à battant, à ressort, à levée et à bille, chacun avec des mécanismes spécifiques pour permettre ou bloquer l'écoulement. Lisez notre article aperçu des clapets anti-retour pour plus d'informations sur la conception, le fonctionnement et les applications typiques des clapets anti-retour.
Que fait un clapet anti-retour de nettoyeur haute pression ?
Un clapet anti-retour pour un nettoyeur haute pression est généralement situé dans deux zones principales :
- Côté entrée (Clapets anti-retour basse pression) : Ils sont situés à l'extrémité inférieure de la pompe. Ils permettent à l'eau d'entrer dans la pompe depuis l'entrée tout en l'empêchant de refluer.
- Côté sortie (Clapets anti-retour haute pression) : Ils sont situés à l'extrémité supérieure de la pompe. Leur rôle est de permettre à l'eau pressurisée de sortir de la pompe tout en l'empêchant d'y refluer.

Figure 4 : Clapet anti-retour en acier inoxydable
Comment sélectionner les vannes pour nettoyeur haute pression
- Matériau : Les vannes pour nettoyeur haute pression sont généralement fabriquées en acier inoxydable ou en laiton.
- Acier inoxydable : Idéal pour les applications haute pression en raison de son excellente résistance à la corrosion et de sa solidité.
- Laiton : Le laiton est couramment utilisé pour sa résistance à la corrosion et sa durabilité, en particulier dans les nettoyeurs haute pression résidentiels et commerciaux légers.
- Pression nominale : Assurez-vous que la vanne est conçue pour supporter la pression maximale du système, jusqu'à 276 bar (4 000 psi) ou plus pour les nettoyeurs haute pression haute performance.
- Température nominale : Dans de nombreux nettoyeurs haute pression, l'eau est chauffée à 50 à 70 °C (125 à 155 °F) pour améliorer le nettoyage. Les vannes doivent pouvoir résister à la plage de température prévue.
- Coefficient de débit (Cv) : Sélectionnez une vanne avec un coefficient de débit (Cv) correspondant aux exigences de débit de votre système. Utilisez notre calculateur Cv pour déterminer le coefficient de débit à partir des valeurs de débit nominales dans le manuel du nettoyeur.
- Matériau d'étanchéité : Le PTFE et l'EPDM sont idéaux en raison de leur résistance à l'eau et à la vapeur. Lisez notre guide de résistance chimique pour plus d'informations sur la compatibilité de divers matériaux de boîtier et d'étanchéité avec différents médias.
Problèmes de clapet anti-retour dans un nettoyeur haute pression
Lorsqu'un tuyau est connecté à un nettoyeur haute pression et qu'aucune eau ne s'écoule, le problème est souvent un clapet anti-retour bloqué ou coincé à l'entrée d'eau. Cela peut se produire en raison de débris ou de dépôts d'eau, en particulier si le nettoyeur haute pression n'est pas correctement entretenu.
Effectuez les étapes suivantes pour dépanner un clapet anti-retour de nettoyeur haute pression :
- Retirez le raccord d'entrée d'eau : Commencez par vérifier le clapet anti-retour d'entrée, situé là où le tuyau d'alimentation en eau se connecte au nettoyeur haute pression. Utilisez une clé pour retirer le raccord d'entrée, vous donnant accès à ce clapet anti-retour.
- Inspectez le clapet anti-retour et le ressort : Vérifiez s'il y a des débris ou des dépôts causant le blocage de la vanne. Assurez-vous que le ressort (s'il est présent) est intact et fonctionne correctement.
- Nettoyez ou remplacez les composants : Si le clapet anti-retour est coincé, nettoyez-le soigneusement. Si le nettoyage ne résout pas le problème, remplacez le clapet anti-retour.
- Appliquez de la graisse : Avant de réassembler, appliquez une petite quantité de graisse sur les joints toriques du clapet anti-retour pour assurer une bonne étanchéité.
- Réassemblez : Réassemblez les composants, en vous assurant que tout est bien en place. Si applicable, appliquez une petite goutte de Loctite sur les filetages.
- Vérifiez le clapet anti-retour de sortie (si nécessaire) : Si le problème persiste, vérifiez le clapet anti-retour de sortie, là où le tuyau haute pression se connecte au nettoyeur haute pression. Suivez des étapes similaires pour inspecter, nettoyer ou remplacer cette vanne.
