Information et Remplacement e Poignées de Vannes à Bille

Information et remplacement de la poignée du robinet à boisseau sphérique

Vanne à bille avec poignée à levier

Figure 1 : Vanne à bille avec poignée à levier

Les vannes à bille sont largement utilisées dans les industries et les habitations pour contrôler le débit des fluides. Une vanne à bille contrôle l'écoulement du fluide en faisant tourner une bille creuse à l'intérieur de la vanne. Un robinet à bille manuel se compose d'un corps, d'une bille et d'une poignée. Les poignées des robinets à bille sont utilisées pour ouvrir ou fermer le robinet. Cet article traite des principaux types, problèmes et processus de remplacement des poignées de robinets à bille.

Table des matières

Qu'est-ce qu'une poignée de vanne à bille ?

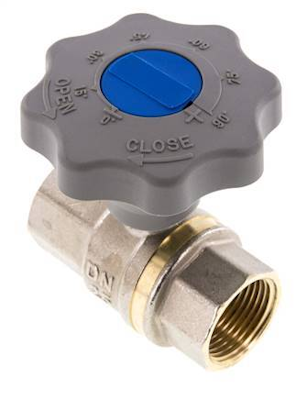

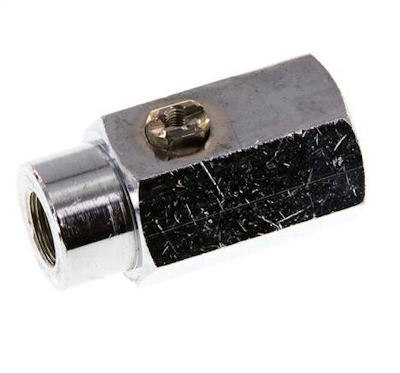

La poignée d'un robinet à boisseau sphérique permet d'ouvrir ou de fermer un robinet à boisseau sphérique, permettant ou bloquant ainsi l'écoulement du fluide à travers la vanne. La vanne peut être commandée manuellement ou actionnée extérieurement par un actionneur électrique ou pneumatique. Une vanne à bille manuelle est commandée par un bouton, un levier ou une roue. Les poignées actionnées par un levier ou un bouton sont plus faciles à utiliser que celles qui utilisent des roues. Vous devez utiliser les deux mains pour manipuler ce dernier, ce qui rend l'opération fastidieuse. Le choix d'un type de poignée de robinet à boisseau sphérique approprié dépend de l'application. Cependant, en raison de sa facilité d'utilisation, le type le plus courant est la poignée de vanne à bille à levier.

Poignée du robinet à bille direction du débit

Un robinet à bille possède une bille traversée par un trou. Lorsque la poignée est tournée d'un quart de tour, l'alésage est soit ouvert à l'écoulement, permettant le passage du fluide, soit fermé pour empêcher l'écoulement du fluide. La vanne est ouverte lorsque la poignée est parallèle au tuyau, et elle est fermée lorsque la poignée est perpendiculaire au tuyau.

Types de poignée de vanne à bille

Les types de poignée de robinet à boisseau sphérique les plus courants sont présentés ci-dessous :

Poignée de vanne à bille à levier

Un levier est utilisé pour ouvrir ou fermer un robinet à bille dans le type de poignée de robinet à bille à levier, comme le montre la figure 1. En tournant le levier de 90 degrés, on ouvre ou on ferme la vanne. La vanne est en marche si la poignée est parallèle au tuyau. La vanne est fermée si la poignée est perpendiculaire au tuyau (écoulement du fluide).

Advantage

  • L'utilisation d'une béquille est simple, et l'opérateur peut utiliser une seule main pour tourner le levier.
  • Convient aux opérateurs dont les mouvements sont limités.

Disadvantage

  • Une béquille peut être frappée facilement. Si le levier est frappé, le robinet à boisseau sphérique est ouvert et fermé de manière inattendue.
  • La poignée du robinet à bille à levier est également plus susceptible de se briser.

Manche à boule papillon

La poignée à boule papillon se caractérise par un corps en forme de disque avec un trou au centre. Il est relié à un arbre qui tourne à un angle de 90⁰ pour ouvrir ou fermer la valve.

Advantage

Une poignée papillon est moins susceptible de se coincer. C'est pourquoi ils sont généralement utilisés comme dispositifs d'arrêt et de régulation sur les canalisations d'air, de gaz, de sel, d'eau et de vapeur.

Disadvantage

  • Les poignées des vannes à boisseau sphérique papillon présentent de nombreux inconvénients si elles ne sont pas installées correctement. Elle n'est généralement pas durable, même si elle est plus chère que les autres types de poignées.
  • Les poignées papillon ne sont pas faciles à réparer lorsqu'elles se cassent.

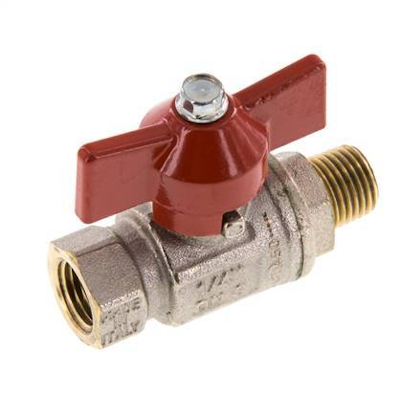

Poignée papillon

Figure 2 : Poignée papillon

Poignées de vanne à bille à bouton-poussoir

Les poignées de vannes à bille à bouton-poussoir sont efficaces pour faire fonctionner les vannes à bille. La poignée est munie d'un bouton sur lequel on peut appuyer pour ouvrir ou fermer la valve. Les poignées des robinets à bille à bouton-poussoir sont fabriquées dans divers matériaux tels que le plastique, le caoutchouc et le métal. Ils sont également disponibles dans une variété de couleurs, selon vos préférences.

Advantage

Les vannes à poignée sphérique à bouton-poussoir sont faciles à installer et à utiliser. Cette poignée convient aux applications où l'utilisateur doit contrôler rapidement le débit des fluides.

Matériaux de la poignée du robinet à boisseau sphérique

Divers matériaux peuvent être utilisés pour fabriquer une poignée de vanne à bille. Chaque matériau a ses avantages et ses inconvénients. Les matériaux couramment utilisés sont énumérés ci-dessous :

  1. Acier inoxydable: L'acier inoxydable est un matériau privilégié en raison de sa durabilité et de sa capacité à résister à la corrosion.
  2. Aluminum: Les poignées des robinets à bille en aluminium sont résistantes à la corrosion. Cependant, l'aluminium est léger, ce qui le rend uniquement adapté aux applications à basse pression.
  3. Laiton: Les poignées en laiton sont souvent solides et durables. Les poignées en laiton sont idéales pour les applications à haute pression.
  4. Plastique: Les plastiques sont utilisés pour les applications à basse pression. Les matériaux plastiques sont disponibles dans une variété de couleurs. Les poignées en PVC sont moins durables que les autres matériaux de poignée.
  5. Titanium: Le titane est un matériau solide et convient donc aux applications à haute pression. Il est durable.

Lisez notre article sur larésistance chimique des matériaux pour un examen détaillé de chaque type de matériau.

Résolution des problèmes liés aux vannes à bille

Une mauvaise installation, des dommages et des défauts de fabrication peuvent causer des problèmes de valve. Les problèmes de vanne à bille peuvent ralentir la vitesse de fonctionnement de la vanne. La poignée d'un robinet à boisseau sphérique peut être endommagée et fuir occasionnellement. Le processus de vérification et de résolution des problèmes liés aux vannes à bille est présenté ci-dessous :

Fuite de la poignée du robinet à boisseau sphérique

Voici les causes possibles de fuites dans un robinet à boisseau sphérique :

  • Poignées endommagées
  • Joint défectueux
  • Sièges et tige mal alignés
  • Taille de vanne incorrecte pour l'application
  • Boule endommagée
  • Débris bouchés dans la valve

Comment vérifier une vanne à bille qui fuit

Il est nécessaire de vérifier l'absence de fuites pour s'assurer que les fluides ne sont pas gaspillés. La bonne façon de vérifier si une vanne à bille fuit dépend du type de vanne. Utilisez les conseils suivants pour vérifier une vanne à bille qui fuit.

  • Vérifiez que la valve n'est pas endommagée.
  • Vérifiez l'étanchéité de la valve à l'aide d'un manomètre.
  • Vérifiez l'apparition de bulles après avoir appliqué une solution savonneuse sur la valve.
  • Placez une feuille de papier ou une serviette sur la valve et faites attention à l'humidité.
  • Écoutez avec un stéthoscope pour détecter tout bruit de sifflement ou d'écoulement.

Comment réparer une vanne à bille qui fuit

Un robinet à bille qui fuit par sa poignée présente généralement un problème au niveau du joint ou de la bille. La première étape pour réparer une vanne à bille qui fuit consiste à identifier la cause exacte de la fuite. Ensuite, en fonction de la cause de la fuite, utilisez la méthode appropriée pour la réparer.

Si la fuite n'est pas importante, la réparation des parties endommagées peut fonctionner. En cas de fuite importante, il peut être nécessaire de remplacer la pièce endommagée. Lisez notre article sur le dépannage des fuites des robinets à bille pour plus de détails.

Poignée de vanne à bille en PVC cassée

Une poignée de vanne à bille en PVC cassée peut entraîner des problèmes de fonctionnement de la vanne à bille. Il est impossible d'ouvrir ou de fermer la vanne si la poignée est cassée. Une poignée cassée peut également provoquer des fuites.

Comment réparer une poignée cassée en PVC

Les vannes à bille en PVC peuvent se fragiliser avec l'âge et provoquer des fuites. Ces valves tombent le plus souvent en panne autour de la poignée en plastique. Les étapes du remplacement d'une poignée de vanne à bille en PVC sont présentées ci-dessous :

Poignée en PVC à enfoncer

La poignée du robinet à bille de type "push-on" s'enclenche sur la tige du robinet. La poignée ne doit pas être vissée et reste solidement en place. Pour remplacer une poignée à pression, coupez le débit du fluide dans le système et tirez fermement sur la poignée jusqu'à ce qu'elle sorte de la valve. Connaître le numéro de modèle de la vanne à bille en PVC permet d'obtenir un remplacement approprié de la poignée de la vanne. Si vous ne trouvez pas de remplacement pour la poignée, il est préférable d'acheter une nouvelle vanne à bille en PVC. Cela permet d'avoir un corps de valve supplémentaire si nécessaire.

Poignée à visser

Les poignées à visser sont vissées sur la tige de la valve. Cela permet d'obtenir une connexion solide, mais il est difficile de retirer la poignée. Veillez à couper l'écoulement du fluide avant de retirer la poignée. Utilisez un tournevis à tête plate et arrachez le petit capuchon au centre de la poignée, sous lequel se trouve une vis fixée. Retirez la vis à l'aide d'un autre tournevis. Cela desserre la poignée, ce qui vous permet de la retirer facilement.

Lisez notre article sur les problèmes et le dépannage des vannes à bille pour plus de détails sur les autres problèmes liés aux vannes à bille et leur vérification.

Extension de la tige du robinet à boisseau sphérique

L'extension de la tige d'un robinet à boisseau sphérique est utilisée pour étendre la portée de la tige d'un robinet. L'équipement est précieux lorsque la valve est placée dans un endroit difficile à atteindre. Il donne également à l'utilisateur plus de place pour tourner la valve. Les extensions de tige de soupape existent en plusieurs longueurs. Si vous avez un robinet à boisseau sphérique plus grand ou si vous avez besoin d'un couple supplémentaire pour ouvrir ou fermer le robinet, une extension de poignée de robinet à boisseau sphérique peut être nécessaire.

FAQs

Pourquoi les poignées des robinets à bille se cassent-elles facilement ?

La poignée se casse facilement à cause de l'usure du temps.

Quels sont les traitements de surface disponibles pour les poignées de robinets à bille ?

Les traitements disponibles comprennent le revêtement en poudre, le zingage, l'électroplacage, etc.

Comment réparer une vanne à bille coincée ?

Commencez par pulvériser un lubrifiant comme le wd40, à l'endroit où la poignée de la vanne entre dans le corps de la vanne proprement dite. Laissez-le reposer jusqu'à 20 minutes avant d'essayer de desserrer la valve. Vous pouvez taper légèrement dessus à l'aide d'un marteau s'il reste coincé.
